Індикатор (покажчик, датчик) засмічення – це пристрій, який використовується для моніторингу стану гідравлічних фільтрів.
Його основне призначення – виявлення та індикація засмічення фільтра, щоб вчасно попередити про необхідність його заміни чи очищення.
Покажчик працює за принципом порівняння тиску на вході та виході фільтра.
Коли фільтр чистий, різниця тисків мінімальна.
У міру того, як фільтр забивається, опір потоку рідини збільшується і різниця тисків зростає.
Індикатор фіксує цю зміну та сигналізує про необхідність обслуговування.
З цієї статті ми дізнаємося про покажчики забрудненості MP Filtri різних серій (DLA, DLE, DTA, DVA, BVA, VVA та ін), а саме про їх конструкцію та технічні характеристики.
Індикатори засміченості: принцип роботи, види
Принцип дії покажчика
Покажчик працює за принципом порівняння тиску на вході та виході фільтра. Коли фільтр чистий, різниця тисків мінімальна. У міру того, як фільтр забивається, опір потоку рідини збільшується, що призводить до різниці в тисках. Якщо різниця тиску досягає заздалегідь встановленого порога, індикатор подає сигнал (це може бути світловий індикатор, звуковий сигнал або вихід на панель приладів), що вказує на те, що фільтр потребує обслуговування.
Види індикаторів засмічення
Індикатори бувають двох типів: абсолютні та диференціальні, які у свою чергу ділиться на візуальні, електричні та візуально-електричні.
Абсолютні індикатори вимірюють тиск усередині фільтра по відношенню до атмосферного тиску, і їх часто використовують у зливних фільтрах. Диференціальні індикатори визначають різницю тиску між забрудненою та чистою сторонами фільтра, не враховуючи атмосферний тиск, та застосовуються у напірних та поворотних фільтрах.
- Візуальні індикатори оснащені шкалою, що показує рівень засмічення в барах або PSI, дані зчитуються вручну.
- Електричні індикатори передають інформацію про перепад тиску у вигляді електричного сигналу на панель управління, що особливо корисно в важкодоступних місцях. Вони також оснащені сигнальними лампами візуального оповіщення.
- Візуально-електричні індикатори об’єднують обидва методи сигналізації, використовуючи як колірні індикатори, так і електричні сигнали.
Компанія MP Filtri випускає диференціальні, барометричні та вакуумні, індикатори, про які далі йтиметься.
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Індикатори забруднення фільтрів MP Filtri:
- DE, DL, DT, DV;
- BL, BV, BE;
- VV;
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини..
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:

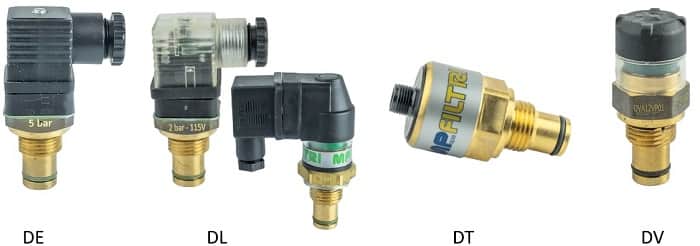

Диференціальні вказівники серій DE, DL, DT, DV
Диференціальні індикатори використовуються на лінії нагнітання для перевірки ефективності елемента, що фільтрує. Вони вимірюють тиск до та після фільтруючого елемента (диференціальний тиск). Ці пристрої працюють при тиску до 420 Бар, можуть бути візуальні (DV), електричні (DE, DT) та електричні/візуальні (DL). Також, крім стандартного виконання, доступні варіанти з провідним підключенням для індикаторів типу DE, а для типу DV передбачено виконання з ручним та автоматичним скиданням. Покажчики можуть бути виконані як із термостатом, так і без нього. Доступні налаштування тиску — від 1,2 Бар до 9,5 Бар. Матеріали індикаторів: корпус — латунь; основа — поліамід; контакти — срібло; ущільнення — HNBR, FPM. Стандартні вироби виготовляються зі з’єднанням G 1/2”
Габаритні та монтажні розміри диференціальних датчиків забруднення

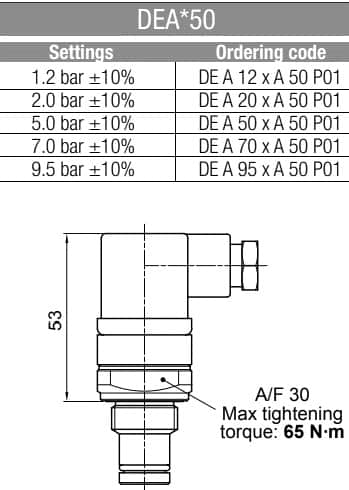

DEA

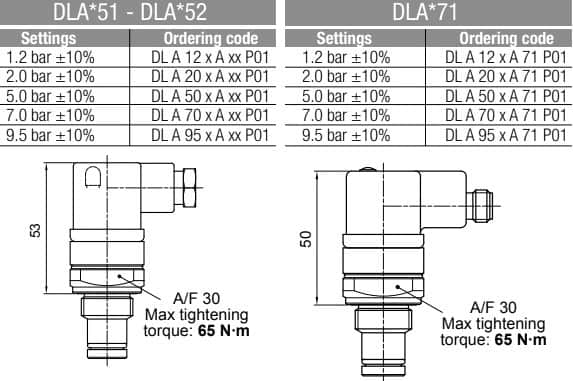

DLA

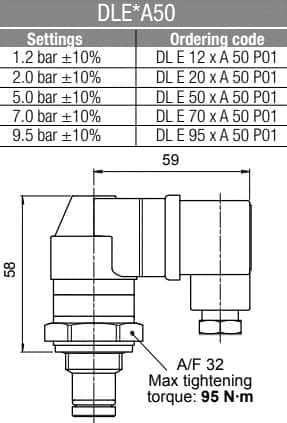

DLE

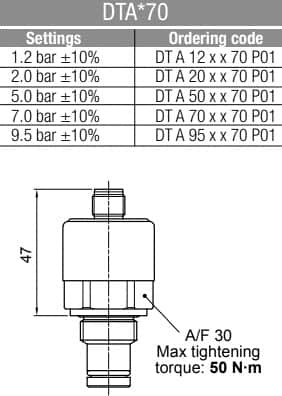

DTA

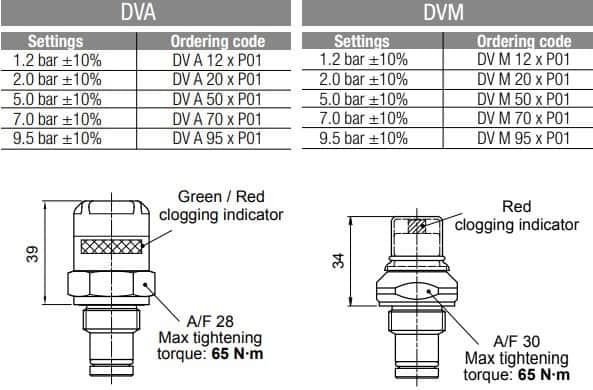

DVA, DVM
Барометричні індикатори забруднення серій BL, BV, BE
Індикатори тиску використовуються на зворотній лінії для перевірки ефективності елемента, що фільтрує.
Вони вимірюють тиск перед фільтруючим елементом.
Ці вказівники функціонують при тиску до 40 Бар і можуть бути візуальними (BV), електричними (BE) або електричними/візуальними (BL). Крім стандартного виконання, доступні варіанти з дротовим підключенням та термовимикачем для індикаторів типу BE. Для BV передбачені версії з ручним (BVQ) або автоматичним (BVP) скиданням та з осьовим (BVA) або радіальним (BVR) підключенням.
Вказівники можуть бути оснащені термостатом або без нього. Можливі налаштування тиску варіюються від 1,4 до 2,5 бар. Матеріали індикаторів типу BE і BL: корпус виконаний з латуні, основа з поліаміду, контакти з срібла, ущільнення з HNBR. Корпус візуальних індикаторів виконаний зі сталі та прозорого пластику, циферблат — зі сталі, покажчик — з алюмінію, елемент тиску — зі сплаву міді, трубка Бурдона.
Стандартні вироби мають з’єднання R 1/8” EN 10226.
Габаритно-приєднувальні розміри барометричних покажчиків

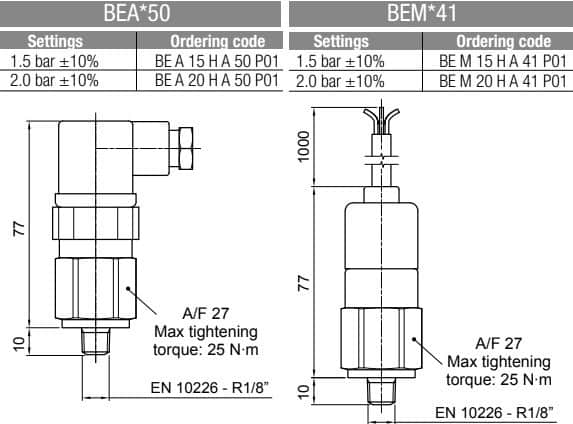

BEA, BEM

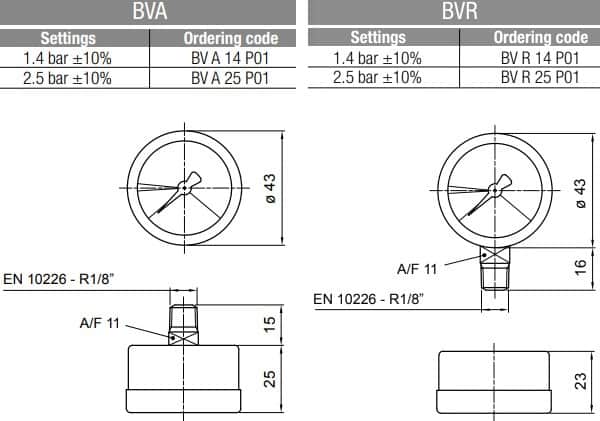

BV: BVA, BVR

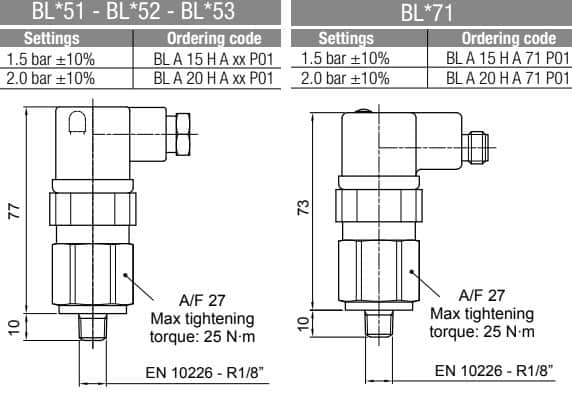

BL
Вакуумні індикатори серій VV
Індикатори вакууму застосовуються на лінії всмоктування для контролю ефективності фільтруючого елемента, вимірюючи тиск на виході з нього.
Стандартні моделі оснащені з’єднанням R 1/4”, однак також є варіанти зі з’єднанням R 1/8” для встановлення на фільтри серії MPS.
Компанія MP Filtri випускає дані індикатори наступних серій VE (електричні), VL (візуально-електричні) та VV (вакуумметри). Манометри VV можуть бути з осьовим (VVA, VVB) та радіальним (VVR, VVS) з’єднанням.
Виготовляються вони з таких матеріалів:
- корпус: фарбована сталь, прозорий пластик;
- циферблат: забарвлена сталь;
- вказівник: пофарбований алюміній;
- з’єднання: латунь;
- елемент тиску: трубка Бурдона, сплав міді.

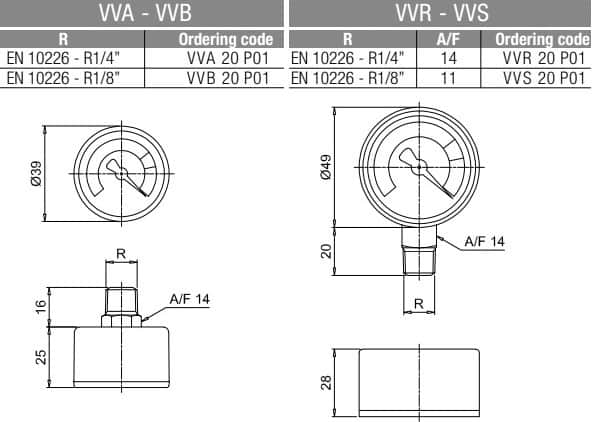

Габаритні розміри вакуумметрів VV
Індикатори забруднення фільтрів MP Filtri: висновок
Покажчики забруднення фільтрів MP Filtri є надійним і ефективним інструментом для моніторингу стану фільтруючих елементів фільтрів MPS, MSH, LMP, FMP, FMM, MPF, MPH, FRI, MPSX, MPS та ін. Їх застосування дозволяє своєчасно виявляти забруднення фільтрів, запобігаючи передчасному виходу з ладу обладнання. При виборі індикатора необхідно враховувати тип фільтра, робоче середовище, необхідну точність вимірювання та інші фактори.
