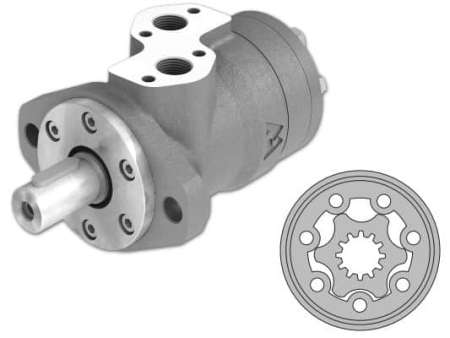

Гидромотор MP/OMP (лицензия Danfoss)

Гидромоторы MP производятся болгарской компанией M+S Hydraulic и являются полным аналогом моторов серии ОМР (Danfoss).

Героторные гидравлические моторы серии MP. Особенности, характеристики, преимущества и применение

Героторный гидравлический мотор — это устройство, используемое для преобразования гидравлической энергии в механическую работу. Он основан на принципе вращения внутрикорпусного ротора, который взаимодействует со статором, образуя рабочие камеры. При подаче гидравлического давления на эти камеры, ротор начинает вращаться, обеспечивая крутящий момент. Состоят эти двигатели из корпуса, вала, распределяющего элемента, качающего узла (героторной пары) и карданного вала.

Особенности гидромоторов серии MP

• Распределительный клапан — золотниковый клапан, геротор
• Двигатель с игольчатым подшипником
• Боковые и задние порты
• Валы цилиндрические, шлицевые и конические.
• Уплотнение вала для высокого и низкого давления
• Метрические порты и порты BSPP
• Датчик скорости

Героторные гидромоторы в зависимости от конструкции героторной пары можно классифицировать на два основных вида: героллерные и героторные. В героллерных моторах внутри статора установлены ролики, а в героторных — зубья с круговым профилем. Двигатели MP относятся к последним. В качестве распределительного элемента в них применяется золотник, встроенный в выходной вал. Монтажный фланец совместим со многими стандартными редукторами и расположен близко к выходному валу. Моторы MPN (модели MPN32CD/3, MPN40CDPC/3, MPN50CD/3) имеют выходной вал, опирающийся на игольчатый подшипник, поэтому хорошо подходят для условий эксплуатации, таких как частые пуски и остановки, вибрация на валу, высокие статические и динамические радиальные нагрузки.

Уплотнения вала позволяют двигателям выдерживать высокое давление в корпусе на высоких скоростях без внешней дренажной линии. Производятся двигатели со стандартным уплотнением вала (модели MP125CD/4, MP100CD/4, MP80CD/4, MP 40 CD/4 и др.), а также с уплотнением для низкого и высокого давления.

Двигатели доступны со встроенным индуктивным датчиком скорости. Установка датчика скорости не влияет на крутящий момент и радиальную нагрузку.

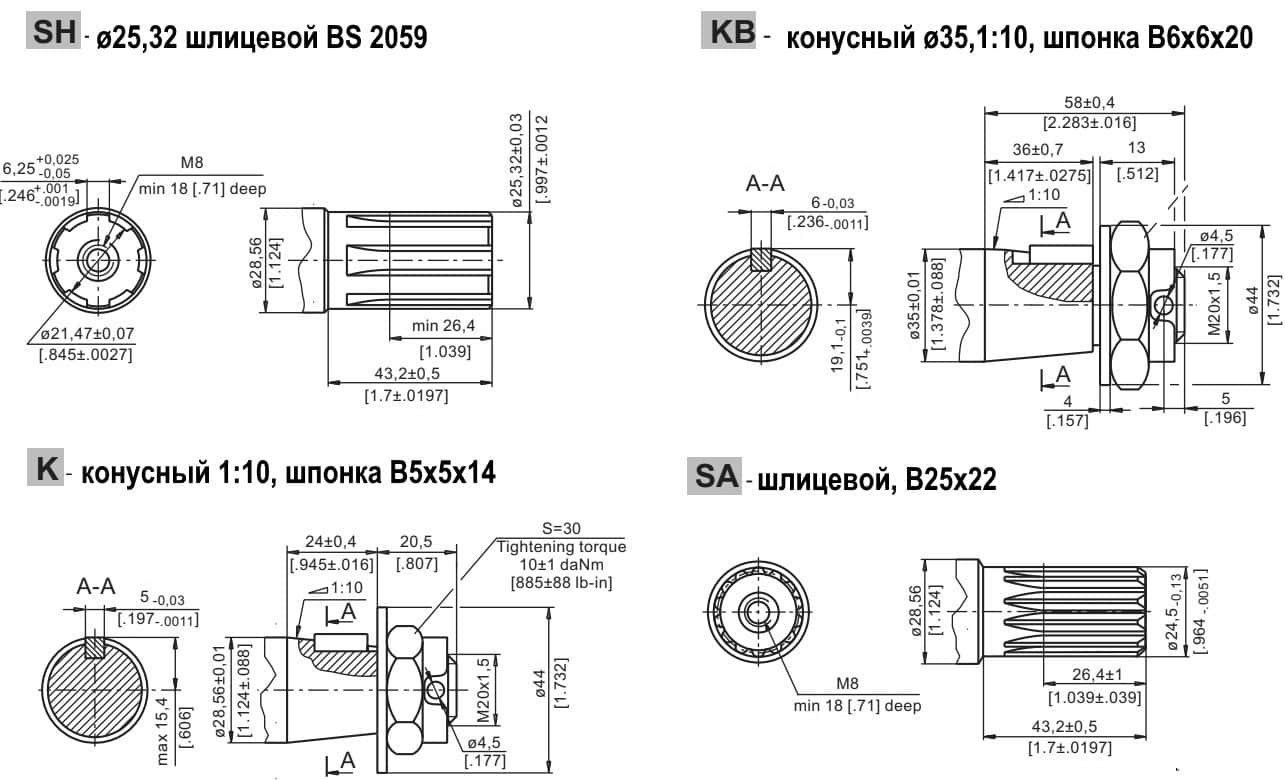

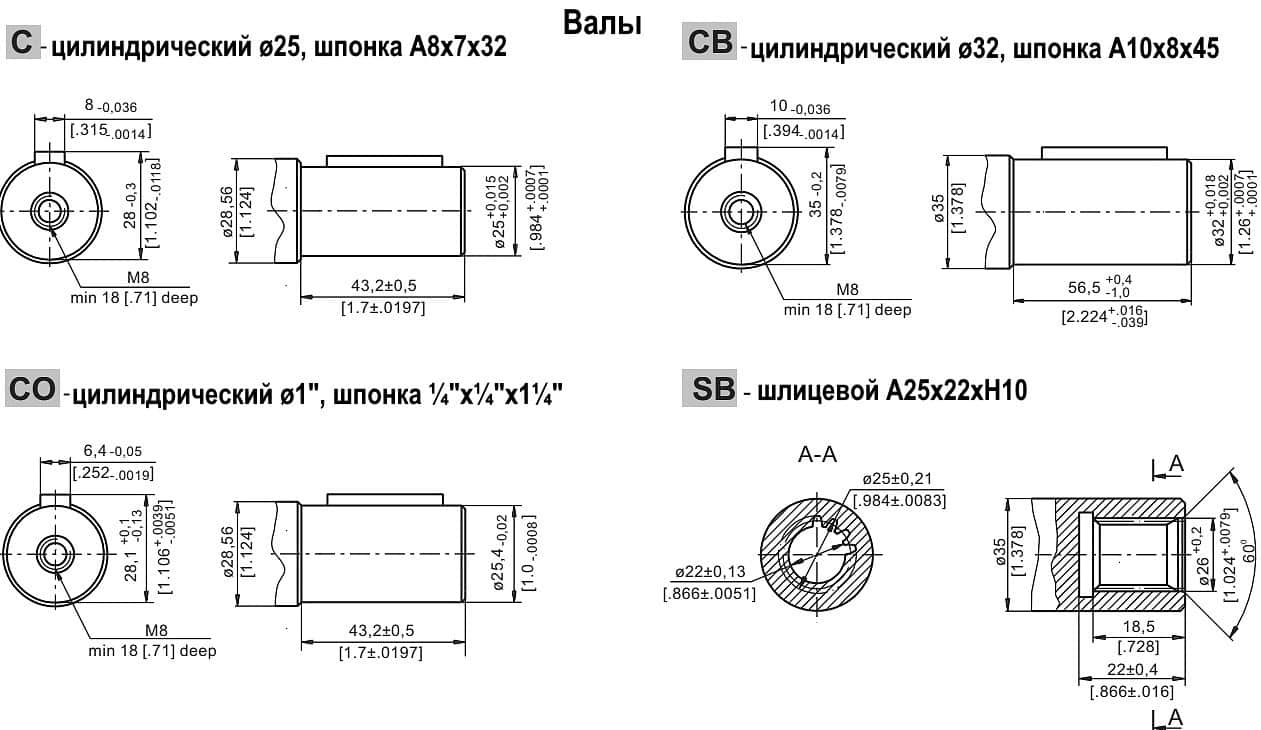

Гидродвигатели MP изготавливаются с такими валами:

• опция C — цилиндрический вал ø25 под шпонку A8x7x32, который установлен в моделях MP400CD/4, MP315CD/4, MP250CD/4, MP200CD/4, MP160CD/4, MP 50 CD/4 и др;
• опция CB — цилиндрический вал ø32 под шпонку A10x8x45;
• опция CO — цилиндрический вал ø1″ под шпонку;
• опция K — конусный вал ø28,56, 1:10, шпонка B5x5x14;
• опция KB — конусный вал ø35, конус 1:10, шпонка B6x6x20;
• опция SA — шлицевой вал ø24,5, B 25×22;
• опция SВ — шлицевой вал А 25х22;
• опция SH — шлицевой вал ø25,32.

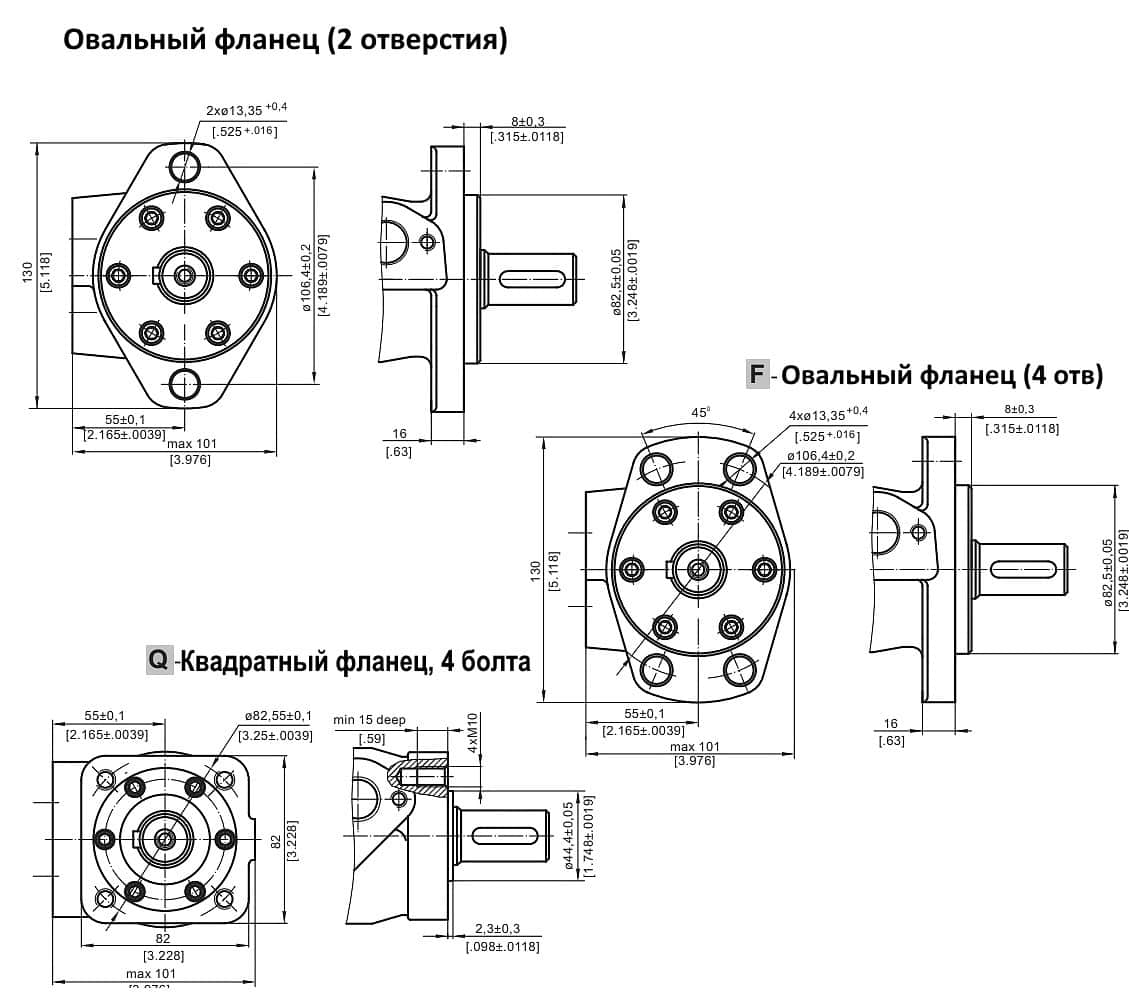

Производятся моторы MP с монтажными фланцами овальной формы (с двумя или четырьмя отверстиями), квадратной формы с четырьмя болтами, а также с усиленным фланцем и подшипником.

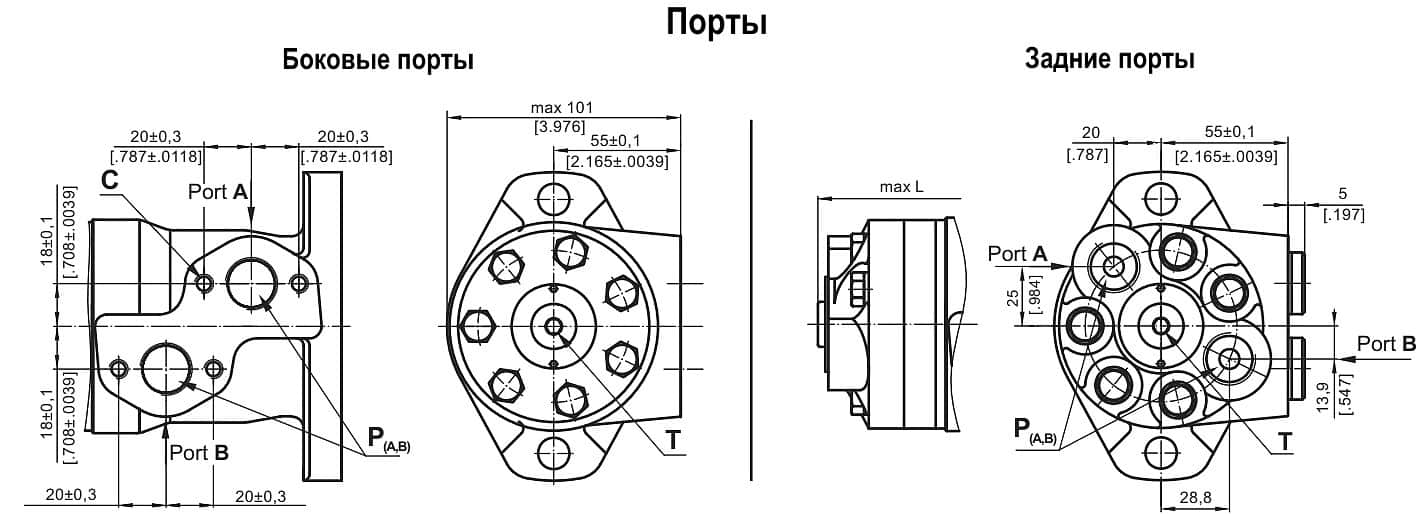

Соединительные порты в моторах этой серии могут находиться сбоку или сзади с метрической или BSPP резьбой.

Технические характеристики гидравлических моторов серии MP

MP являются реверсивными высокомоментными двигателям средней мощности. Они используются как для непрерывной работы при умеренных давлениях, так и для кратковременной работы при высоких давлениях. Производятся с разными диаметрами уплотнения валов ø28,56 и ø35.

Общие характеристики гидромоторов серии MP

Гидромоторы MP имеют разные конструктивные особенности и характеристики, такие как рабочий объем, мощность, скорость вращения, крутящий момент и вес. Рабочие объемы производимых моторов варьируются от 25 до 623,6 см3. В этой таблице изложены их характеристики.

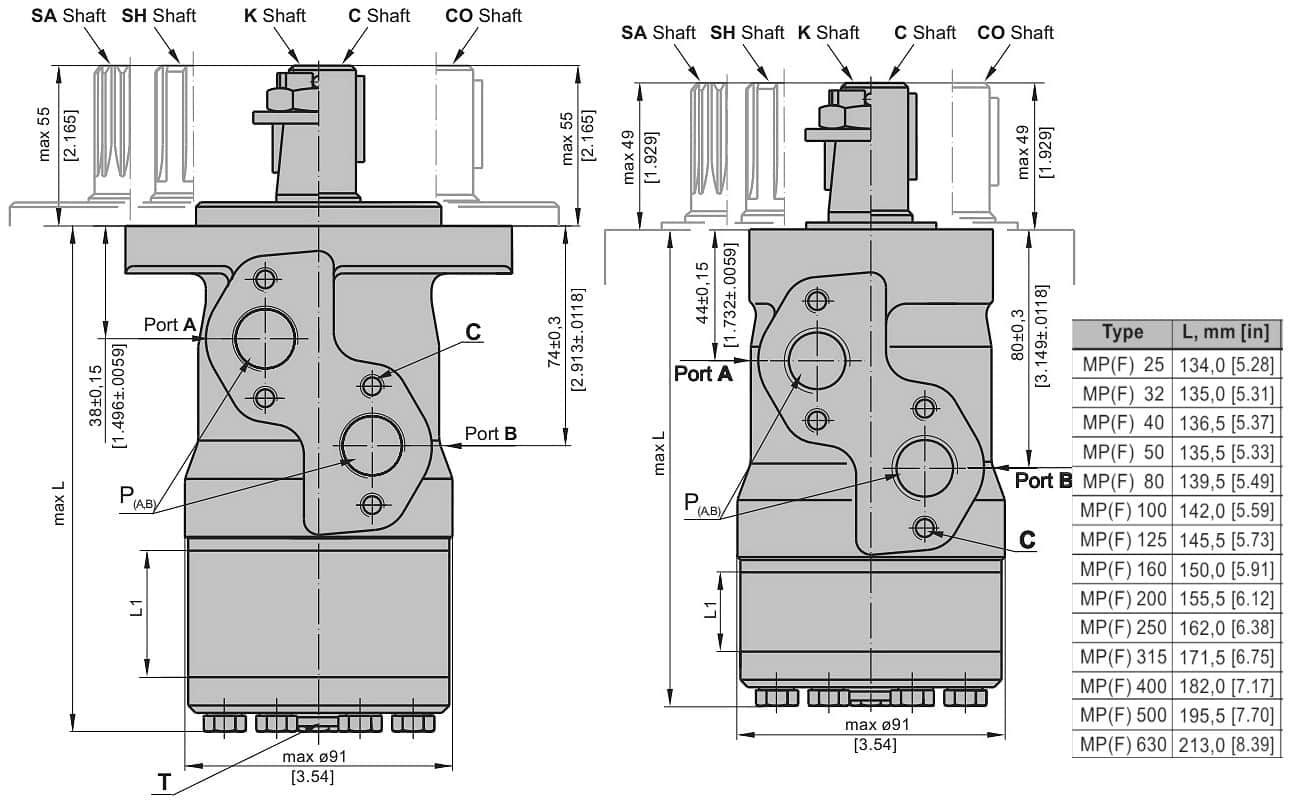

Габаритные и присоединительные размеры MP/OMP

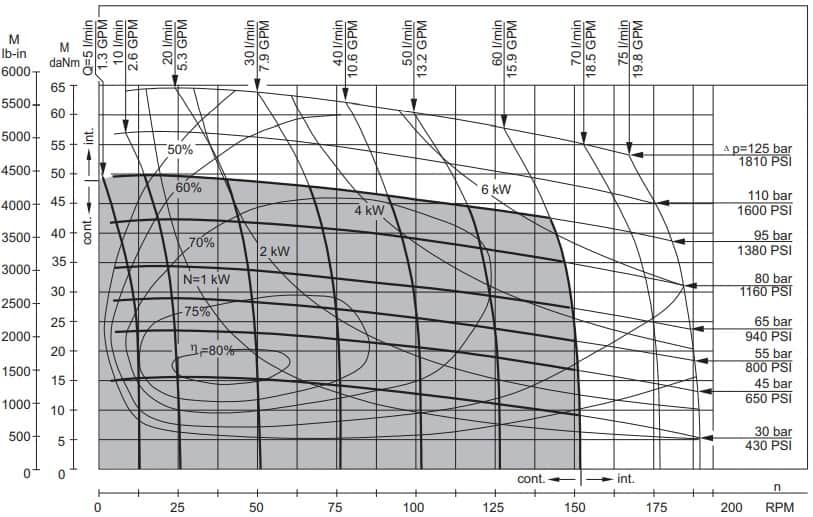

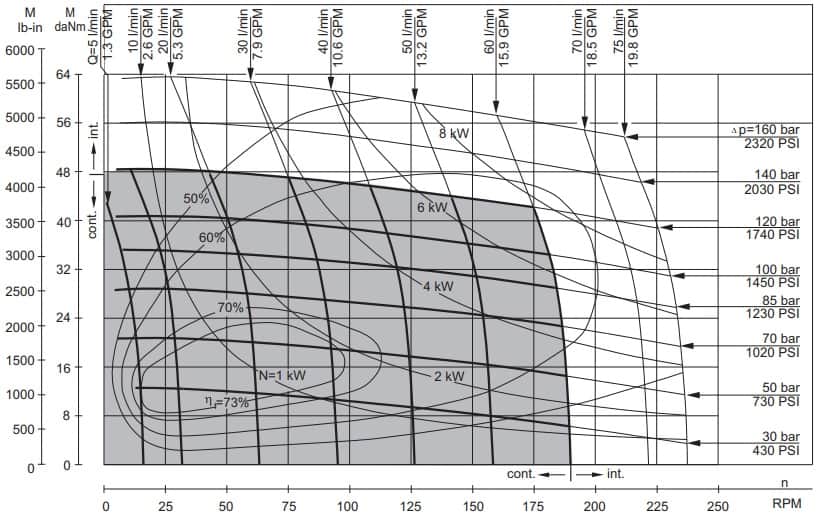

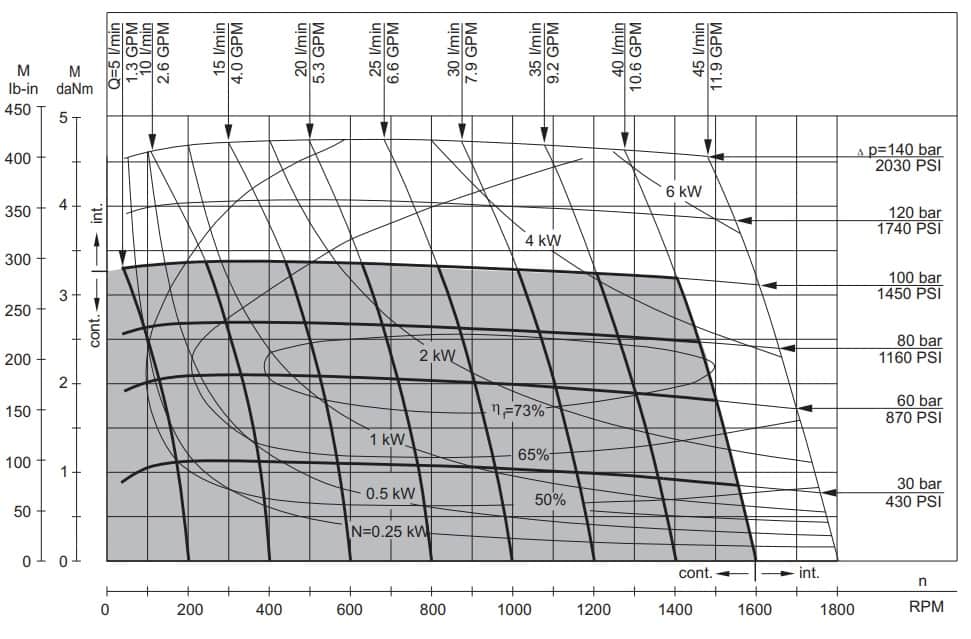

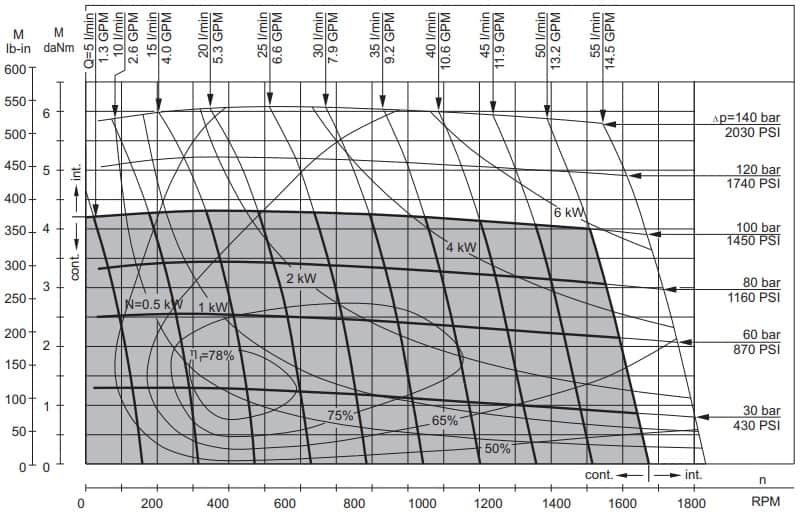

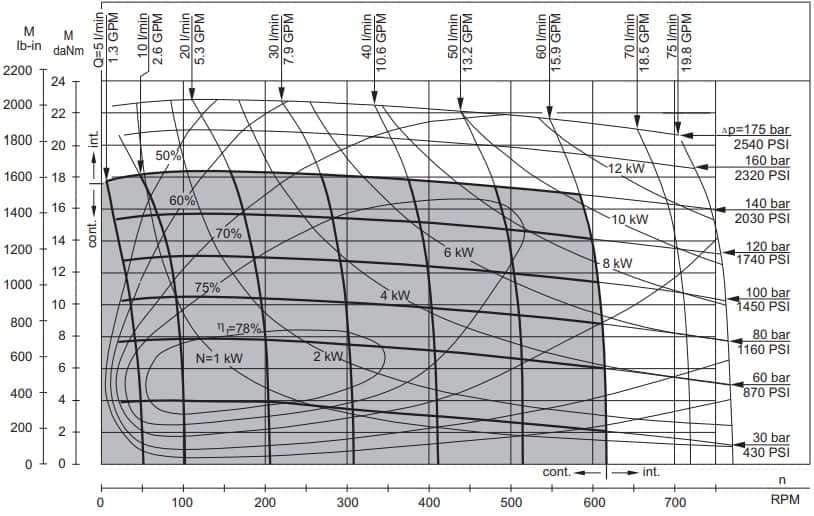

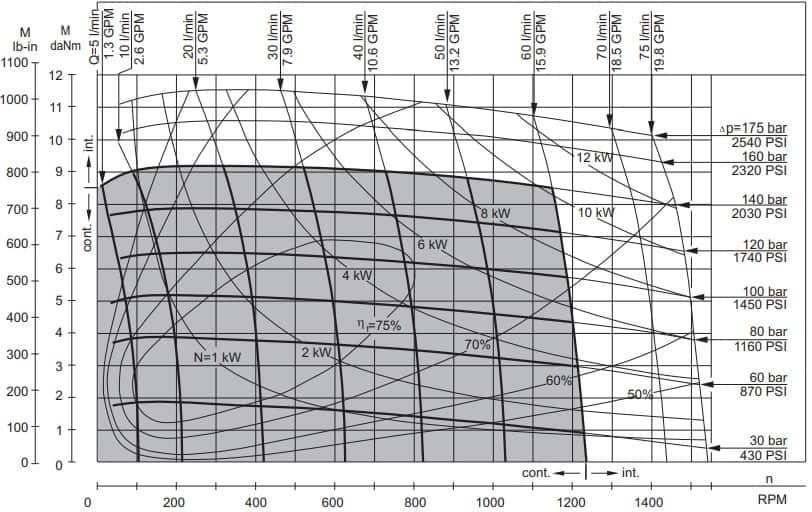

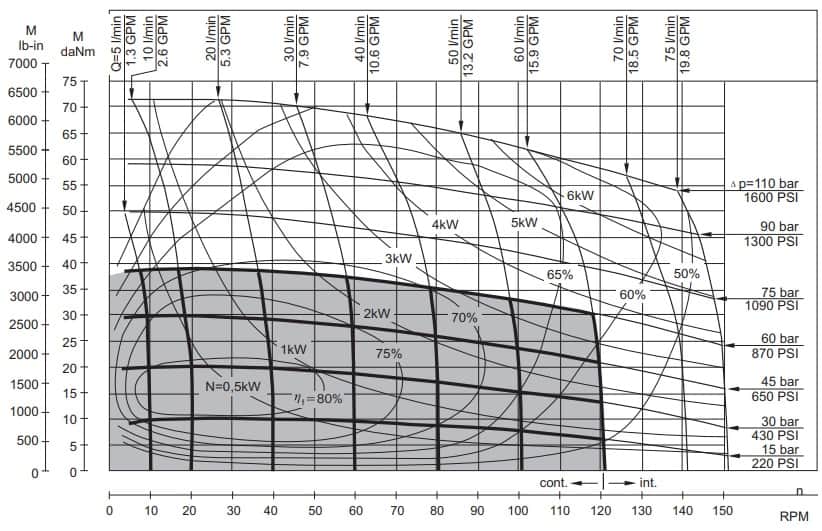

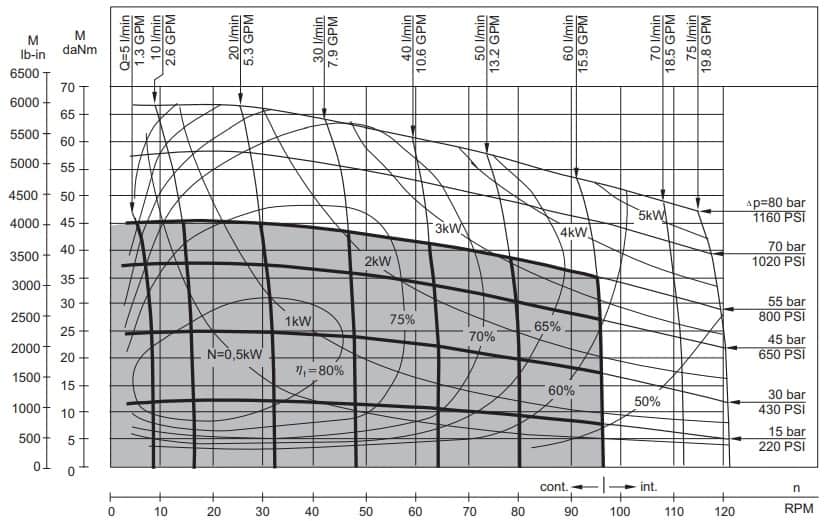

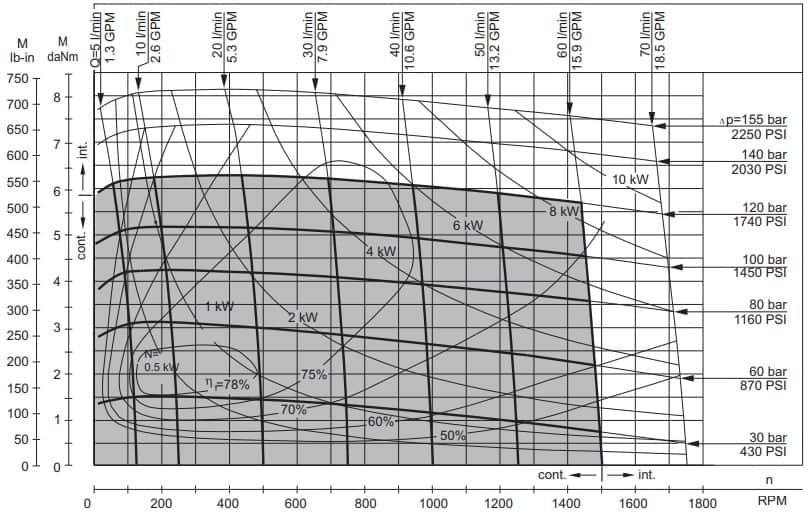

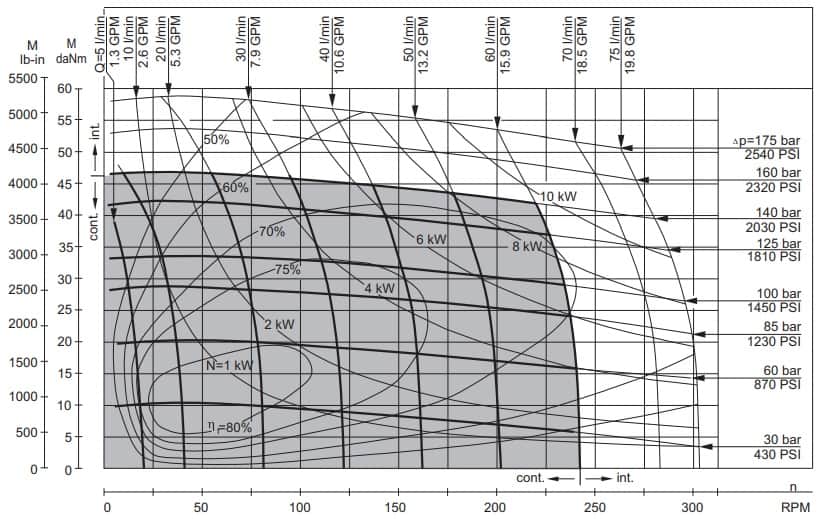

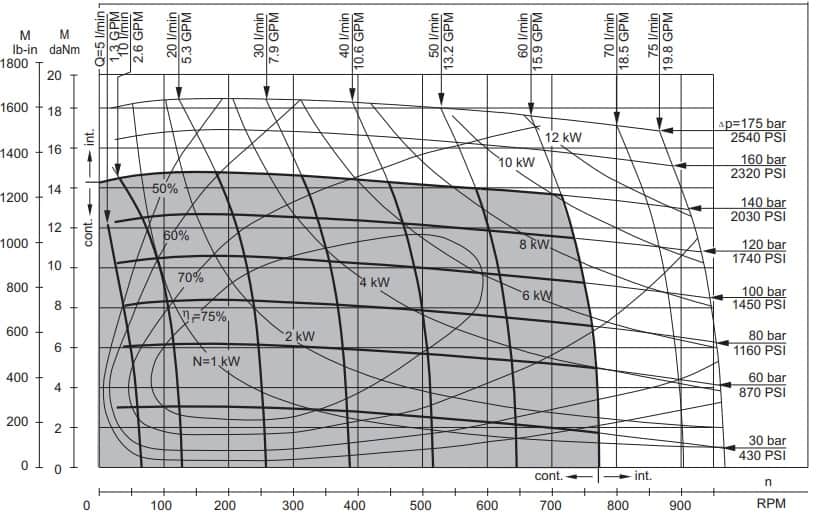

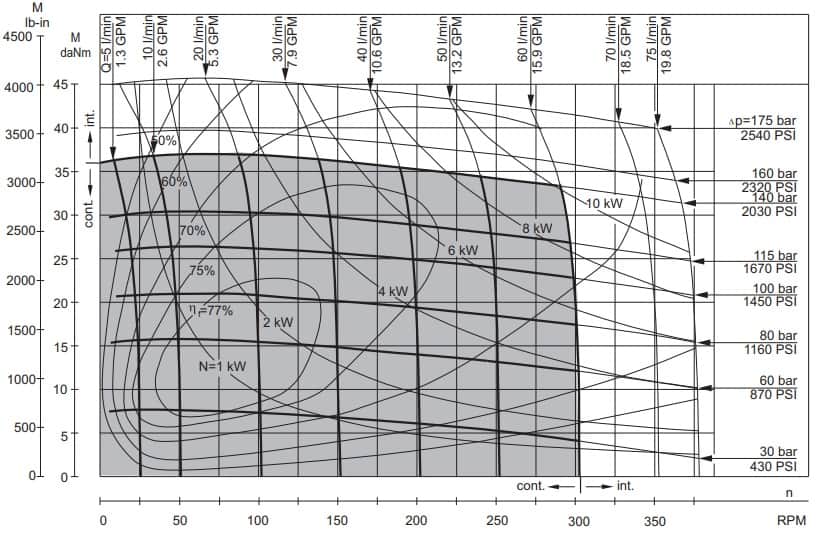

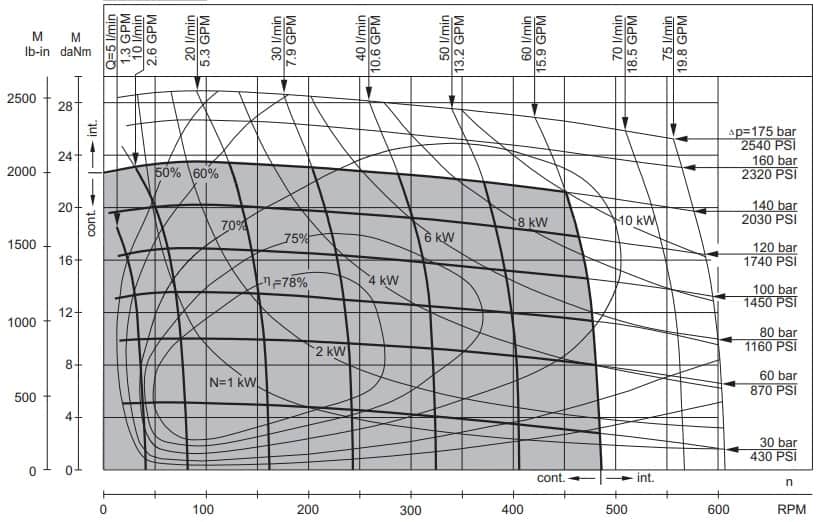

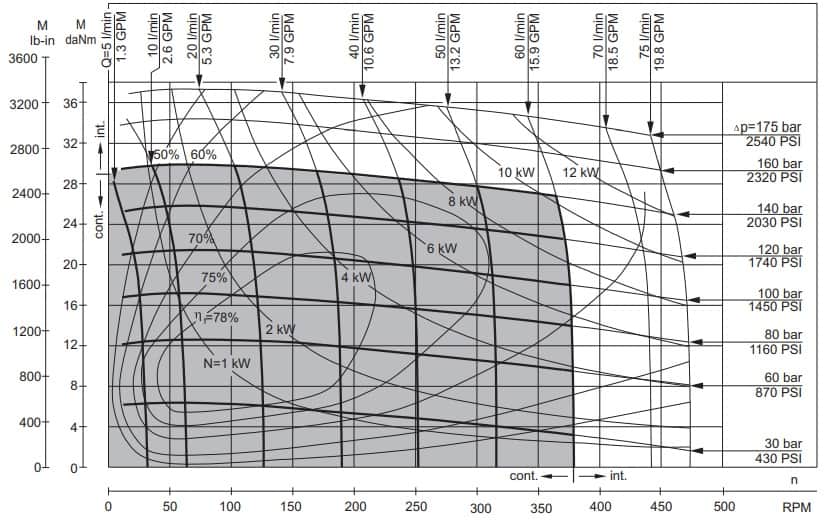

Функциональные диаграммы для гидромоторов серии MP

MP25

MP32

MP40

MP50

MP80

MP100

MP125

MP160

MP200

MP250

MP315

MP400

MP500

MP630
