Гідромотор MP/OMP (ліцензія Danfoss)

Гідромотори MP виробляються болгарською компанією M+S Hydraulic і є повним аналогом двигунів серії ОМР (Danfoss).

Героторні гідравлічні мотори серії MP. Особливості, характеристики, переваги та застосування

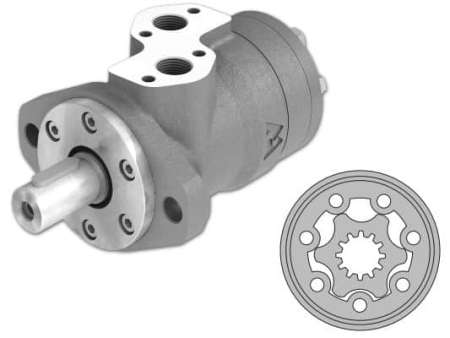

Героторний гідравлічний мотор — це пристрій, який використовується для перетворення гідравлічної енергії на механічну роботу. Він ґрунтується на принципі обертання внутрішньокорпусного ротора, який взаємодіє зі статором, утворюючи робочі камери. При подачі гідравлічного тиску на ці камери, ротор починає обертатися, забезпечуючи крутний. Складаються ці двигуни з корпусу, валу, розподільного елемента, качаючого вузла (героторної пари) та карданного валу.

Особливості гідромоторів серії MP

• Розподільний клапан — золотниковий клапан, геротор
• Двигун з голчастим підшипником
• Бічні та задні порти
• Вали циліндричні, шліцеві та конічні.
• Ущільнення валу для високого та низького тиску
• Метричні порти та порти BSPP
• Датчик швидкості

Героторні гідромотори в залежності від конструкції героторної пари можна класифікувати на два основні види: геролерні та героторні. У геролерних моторах всередині статора встановлені ролики, а в героторних — зуби з круговим профілем. Двигуни MP відносяться до останніх. В якості розподільчого елемента у них застосовується золотник, вбудований у вихідний вал. Монтажний фланець сумісний із багатьма стандартними редукторами та розташований близько до вихідного валу. Мотори MPN (моделі MPN32CD/3, MPN40CDPC/3, MPN50CD/3) мають вихідний вал, що спирається на голчастий підшипник, тому добре підходять для умов експлуатації, таких як часті пуски та зупинки, вібрація на валу, високі статичні та динамічні радіальні навантаження.

Ущільнення валу дозволяють двигунам витримувати високий тиск у корпусі на високих швидкостях без зовнішньої дренажної лінії. Виготовляються двигуни зі стандартним ущільненням валу (моделі MP125CD/4, MP100CD/4, MP80CD/4, MP 40 CD/4 та ін.), а також із ущільненням для низького та високого тиску.

Двигуни доступні із вбудованим індуктивним датчиком швидкості. Установка датчика швидкості не впливає на крутний момент і радіальне навантаження.

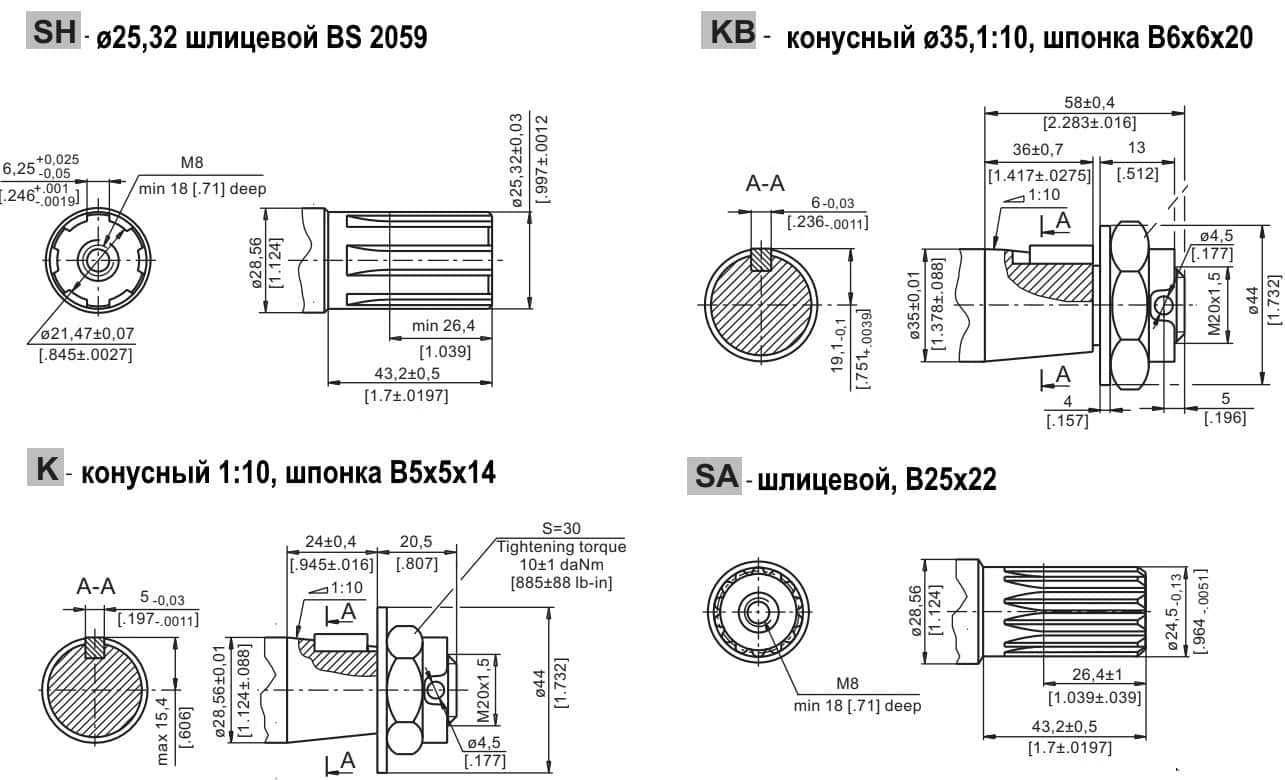

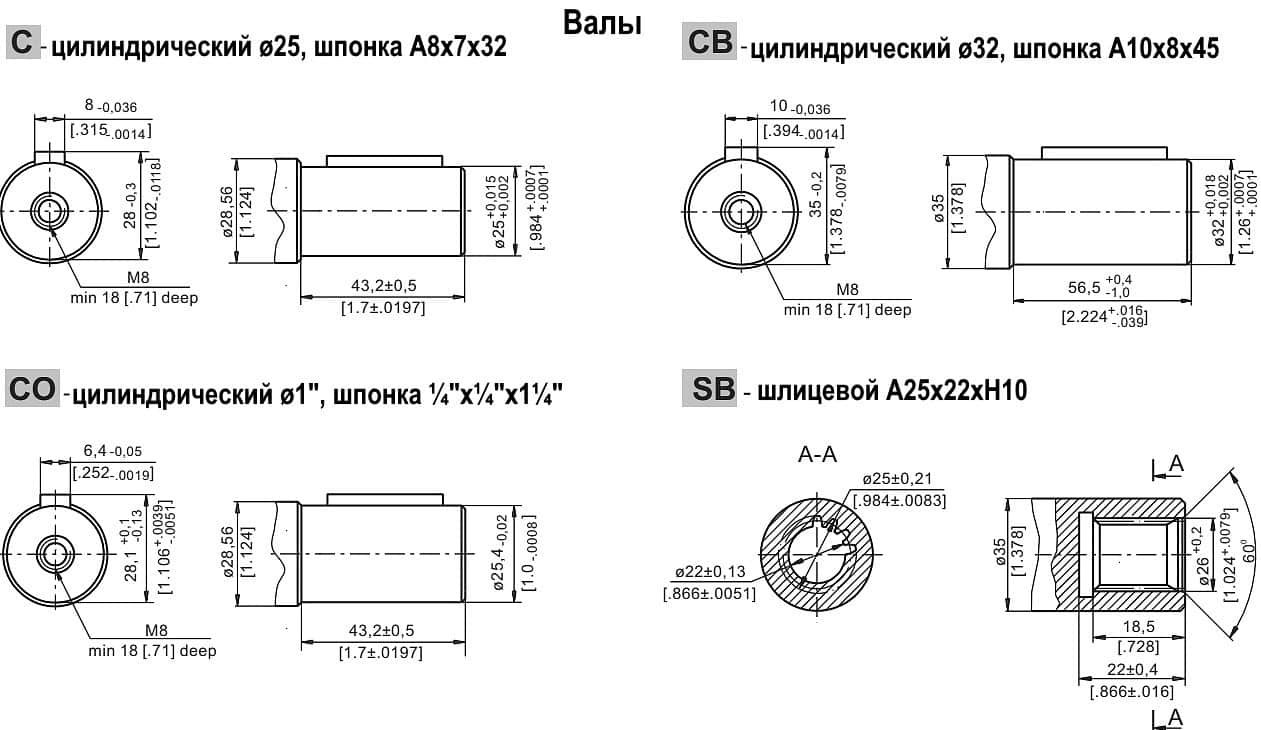

Гідродвигуни MP виготовляються з такими валами:

• опція C — циліндричний вал ø25 під шпонку A8x7x32, який встановлений у моделях MP400CD/4, MP315CD/4, MP250CD/4, MP200CD/4, MP160CD/4, MP 50 CD/4 та ін;
• опція CB — циліндричний вал ø32 під шпонку A10x8x45;
• опція CO — циліндричний вал ø1″ під шпонку;
• опція K — конусний вал ø28,56, 1:10, шпонка B5x5x14;
• опція KB — конусний вал ø35, конус 1:10, шпонка B6x6x20;
• опція SA — шліцевий вал ø24,5, B 25×22;
• опція SВ — шліцевий вал А 25х22;
• варіант SH — шліцевий вал ø25,32.

Виробляються мотори MP з монтажними фланцями овальної форми (з двома або чотирма отворами), квадратної форми з чотирма болтами, а також з посиленим фланцем та підшипником.

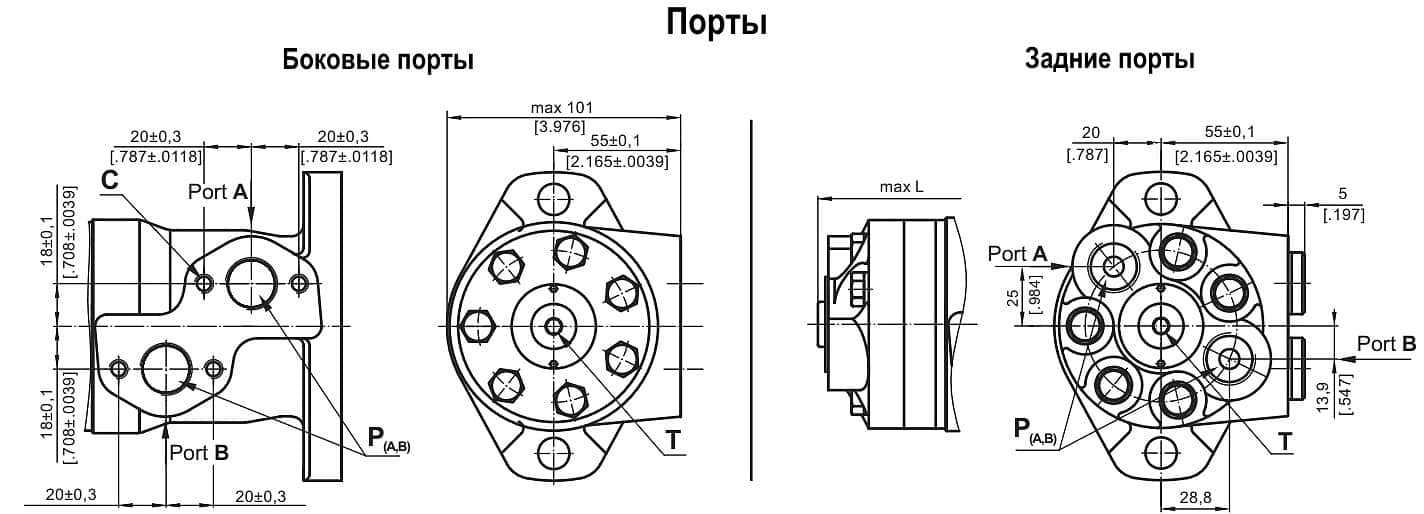

Приєднувальні порти в моторах цієї серії можуть знаходитися збоку або ззаду з метричним або BSPP різьбленням.

Технічні характеристики гідравлічних двигунів серії MP

MP є реверсивними високомоментними двигунами середньої потужності. Вони використовуються як для безперервної роботи при помірному тиску, так і для короткочасної роботи при високих тисках. Виробляються з різними діаметрами ущільнення валів ø28,56 та ø35.

Загальні характеристики гідромоторів серії MP

Гідромотори MP мають різні конструктивні особливості та характеристики, такі як робочий об’єм, потужність, швидкість обертання, крутний момент та вага. Робочі обсяги вироблених двигунів варіюються від 25 до 623,6 см3. У цій таблиці викладено їх характеристики.

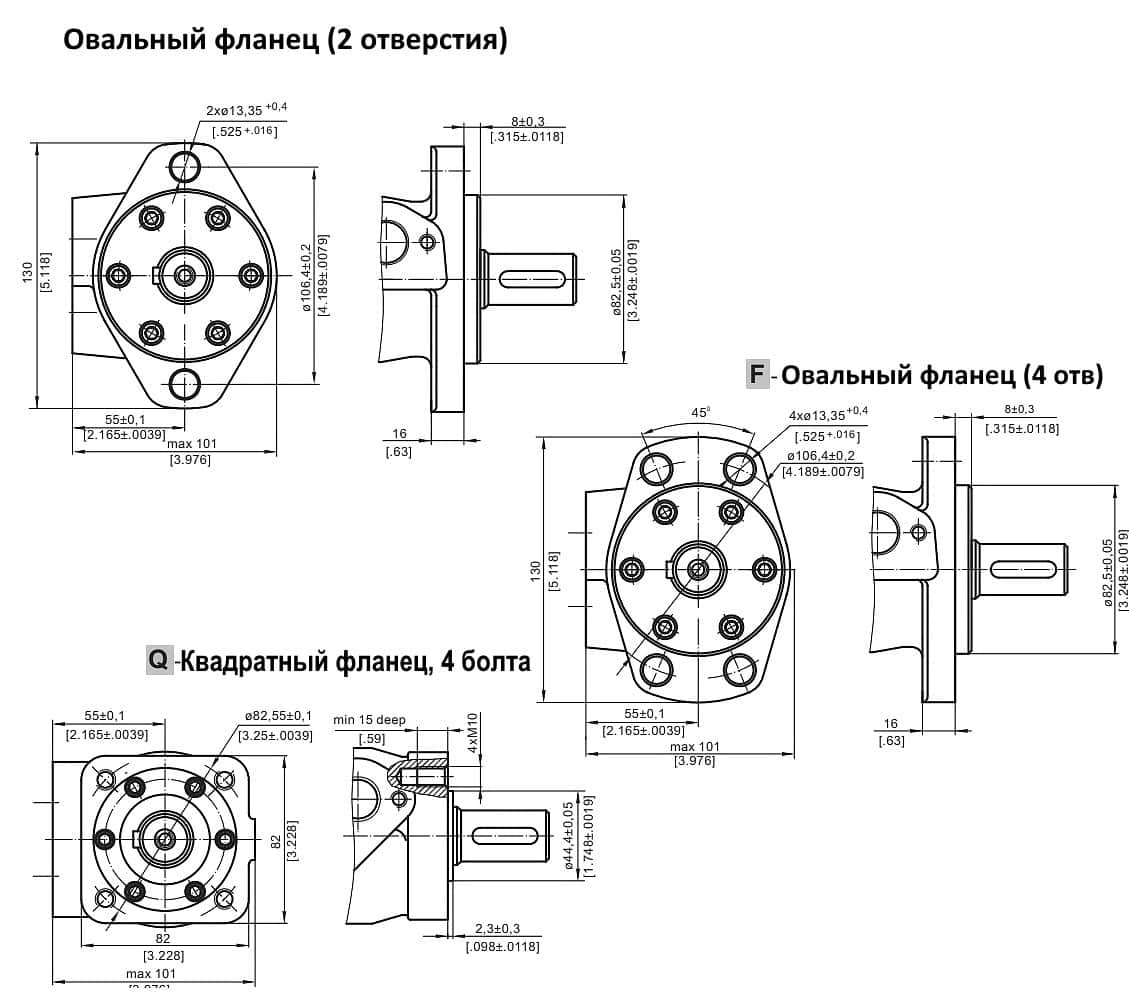

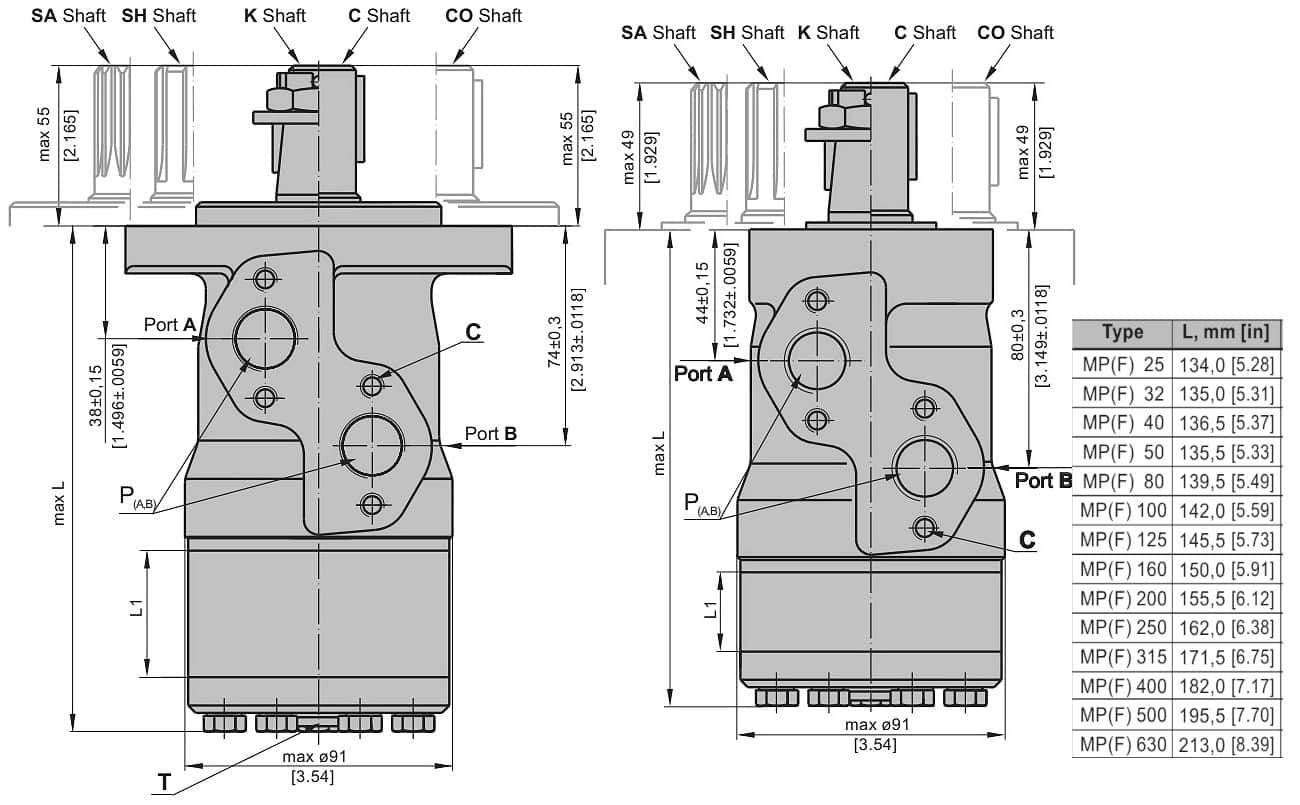

Габаритні та приєднувальні розміри MP/OMP

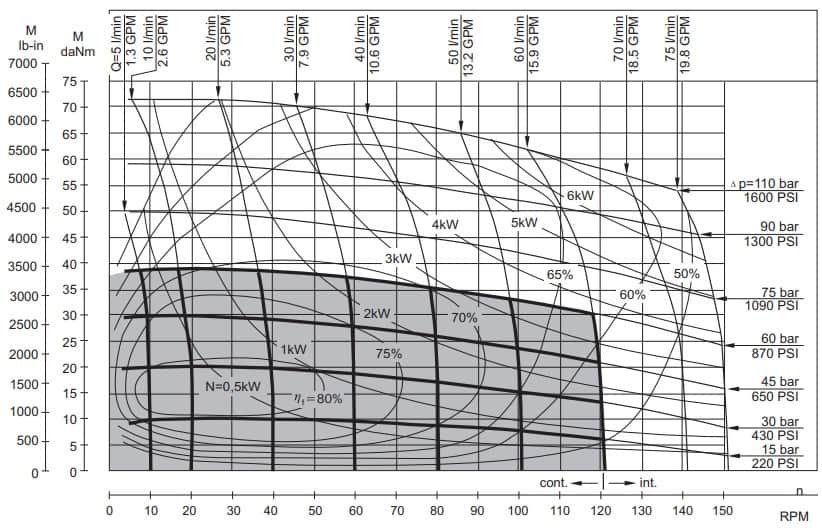

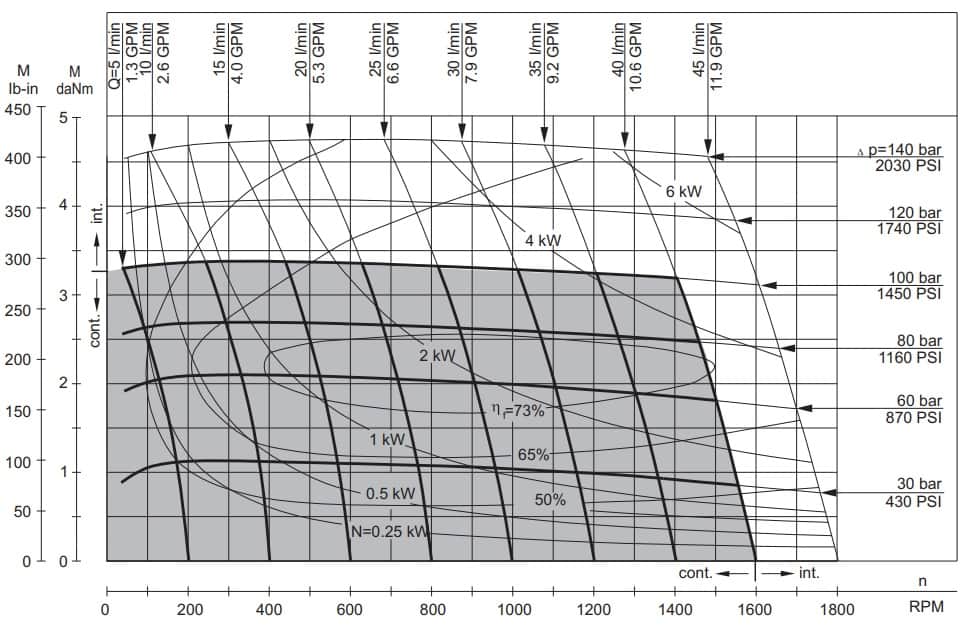

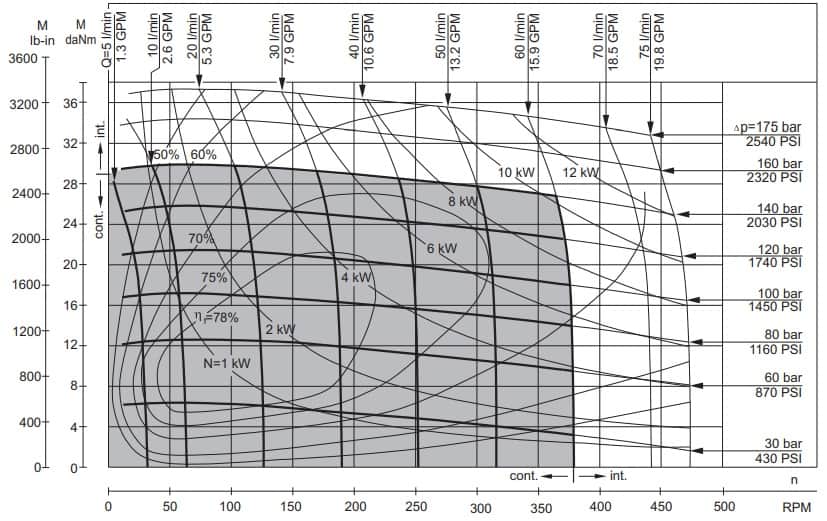

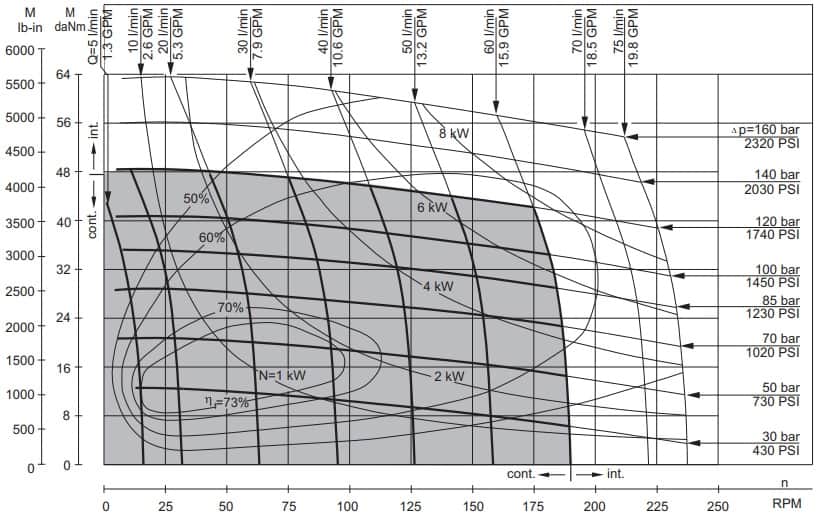

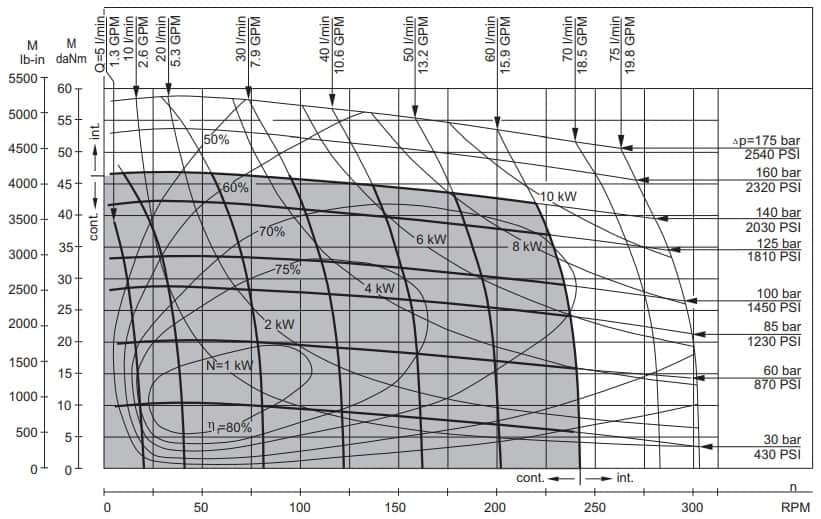

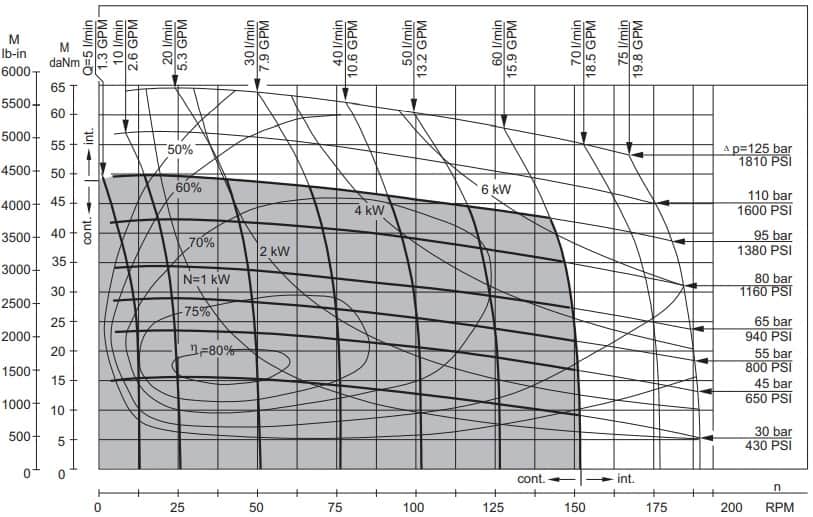

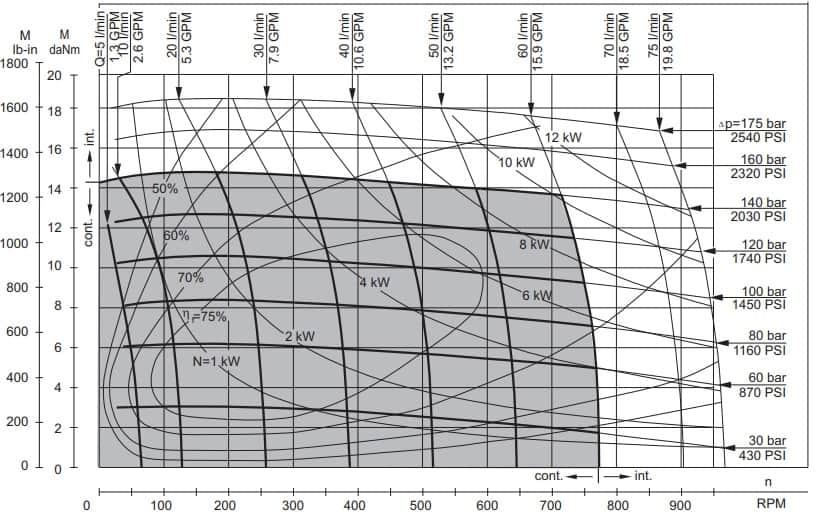

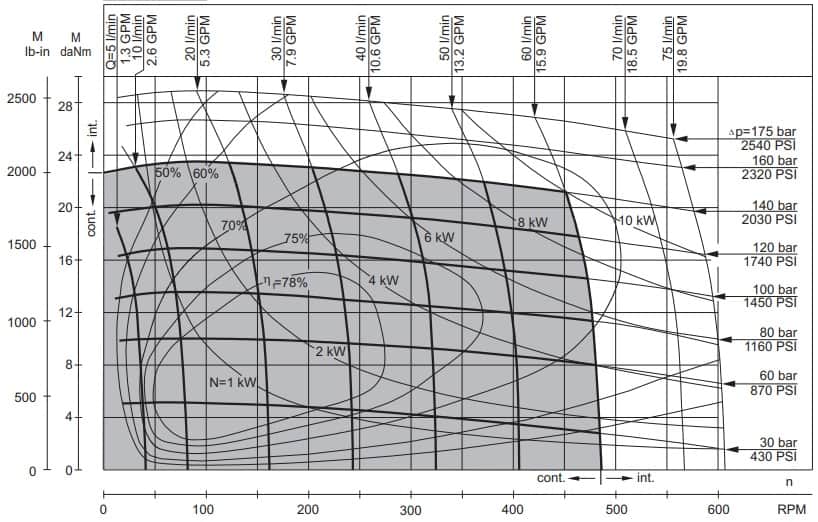

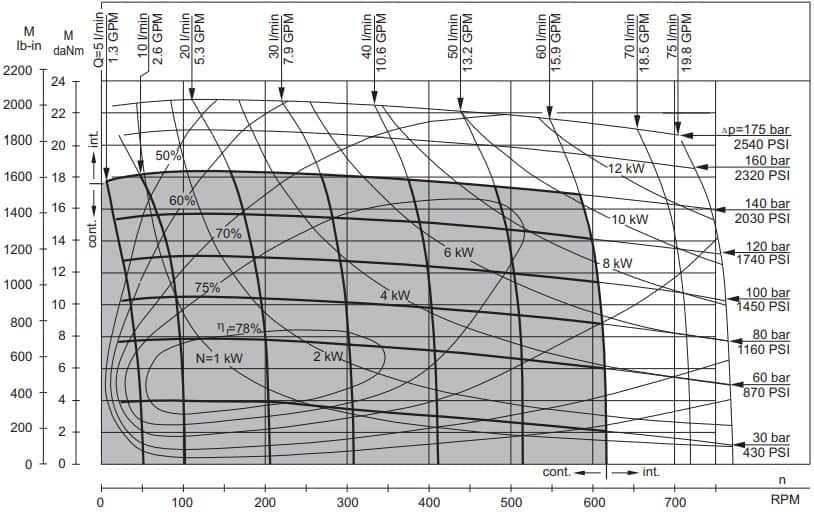

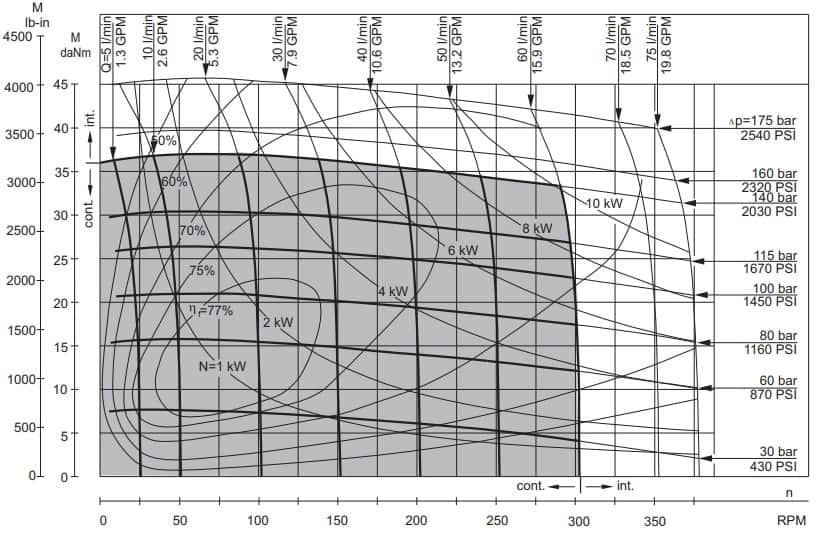

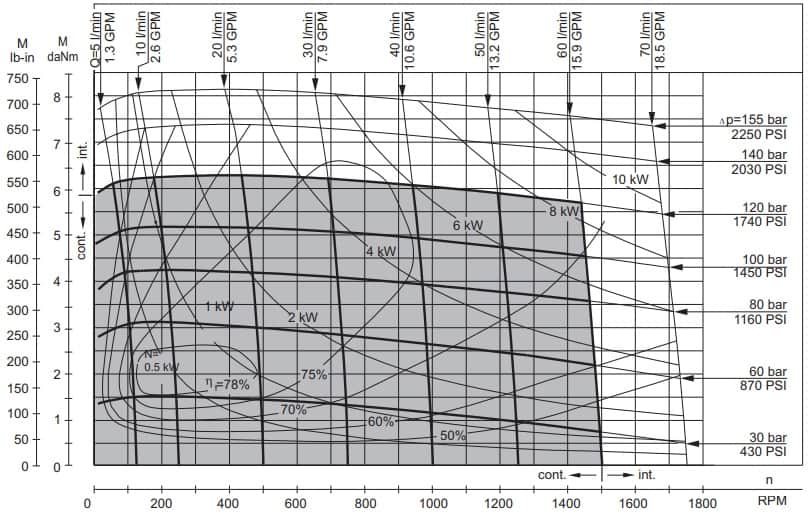

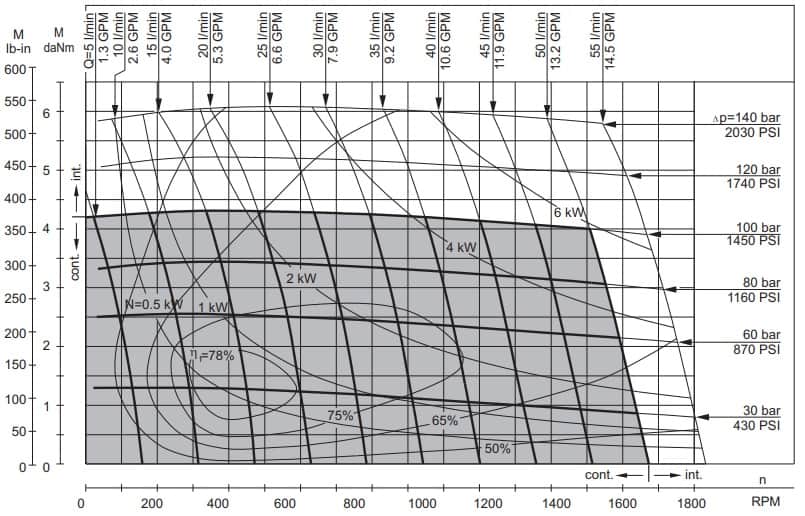

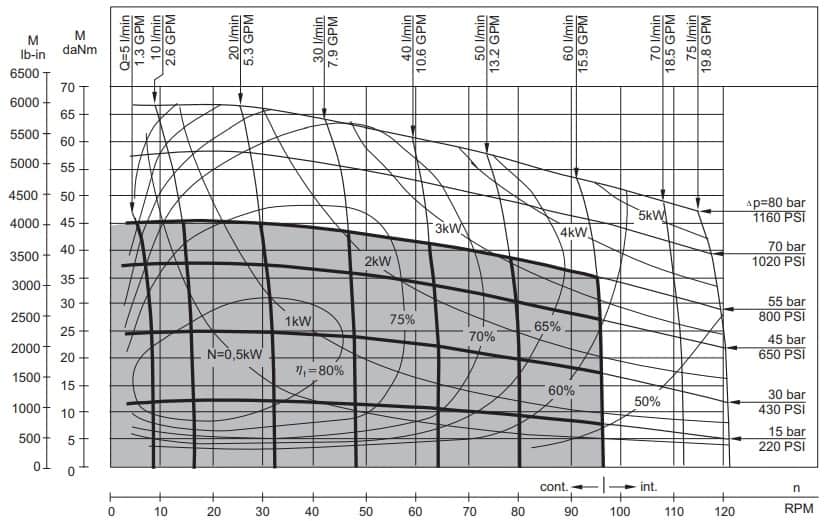

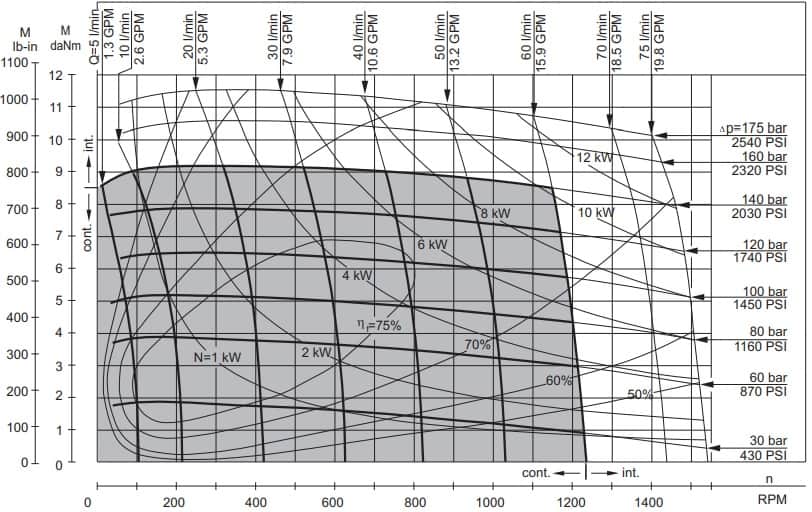

Функціональні діаграми для гідромоторів серії MP

MP25

MP32

MP40

MP50

MP80

MP100

MP125

MP160

MP200

MP250

MP315

MP400

MP500

MP630

Купити гідромотор MP/OMP (M+S Hydraulic/Danfoss) – ціна роздріб, опт, дилерська співпраця
