Гидромотор MR/OMR (лицензия Danfoss)

Героторный гидравлический мотор — это один из типов шестеренных агрегатов с внутренним зацеплением. В его зубчатой паре внешняя шестерня остается неподвижной, в то время как внутренняя (ротор) является подвижной и имеет осевое смещение. Она соединяется с выходным валом через карданный механизм.

Героторный гидромотор MR/OMR (аналог Danfoss). Особенности, характеристики, применение

Этот тип гидродвигателей выделяются своей высокой мощностью при небольших размерах и относятся они к категории реверсивных моторов. Их компактные размеры позволяют устанавливать их в приводах разнообразных специализированных машин. Героторные моторы могут быть использованы как для непосредственного привода, так и для встраивания в редукторы.

Что представляет собой героторный гидромотор?

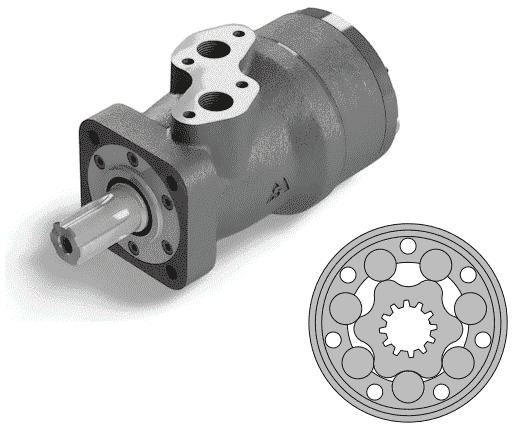

Героторный гидромотор состоит из корпуса, вала, распределяющего элемента, качающего узла и карданного вала. Качающий узел, который также называется героторной парой, представляет собой соединение внешней и внутренней шестерен. Внешняя шестерня является неподвижной и имеет внутренние зубья, в то время как внутри нее находится подвижная шестерня с внешними зубьями, соединенная с выходным валом. Подвижная шестерня имеет на один зуб меньше, что обеспечивает плавную работу мотора. Основной принцип работы героторной пары заключается во вращении ротора (подвижной шестерни) внутри неподвижной шестерни. Рабочая жидкость, поступая в гидромотор, заставляет ротор двигаться вокруг неподвижной части героторной пары, что также дало этим моторам известное название «орбитальные моторы». Крутящий момент создается благодаря воздействию рабочей жидкости на зубья подвижной шестерни.

Героторные гидродвигатели обладают рядом преимуществ:

• компактные размеры;
• идеальное сочетание массы и прочности;
• устойчивость оборотов при низких скоростях;
• постоянный выходной крутящий момент при широком диапазоне скоростей;
• высокий момент при пуске;
• высокий КПД при разнообразной регулировке;
• не требуется дренаж даже при высоком давлении в системе слива;
• увеличенная прочность, позволяющая использовать их в сложных условиях;.
• возможность последовательного включения.

Героторные гидравлические моторы серии MR/OMR

Гидравлические моторы серии MR производятся компанией M+S Hydraulic по лицензии Sauer Danfoss. Это означает, что они сохраняют высокое качество, сравнимое с моторами серии OMR, но при этом имеют более доступную цену. MR — высокомоментный реверсивный гидродвигатель средней мощности.

Касательно их конструкции, гидромоторы MR являются героллерными и оснащены статором, в котором установлены ролики. Для управления потоком используется золотник. Эти моторы характеризуются небольшими гидродинамическими потерями и обладают высоким моментом, что позволяет им справляться с интенсивными нагрузками. Они идеально подходят для эксплуатации в условиях высокого давления, частых изменений направления движения и использования жидкости с низкой вязкостью.

Гидромотор MR/OMR: особенности

• Золотниковый клапан, роликовый геротор.
• Фланцевое крепление.
• Двигатель с игольчатым подшипником.
• Боковые и задние порты.
• Валы прямые, шлицевые и конические.
• Уплотнение вала для высокого и низкого давления.
• Метрические порты и порты BSPP.
• Датчик скорости.

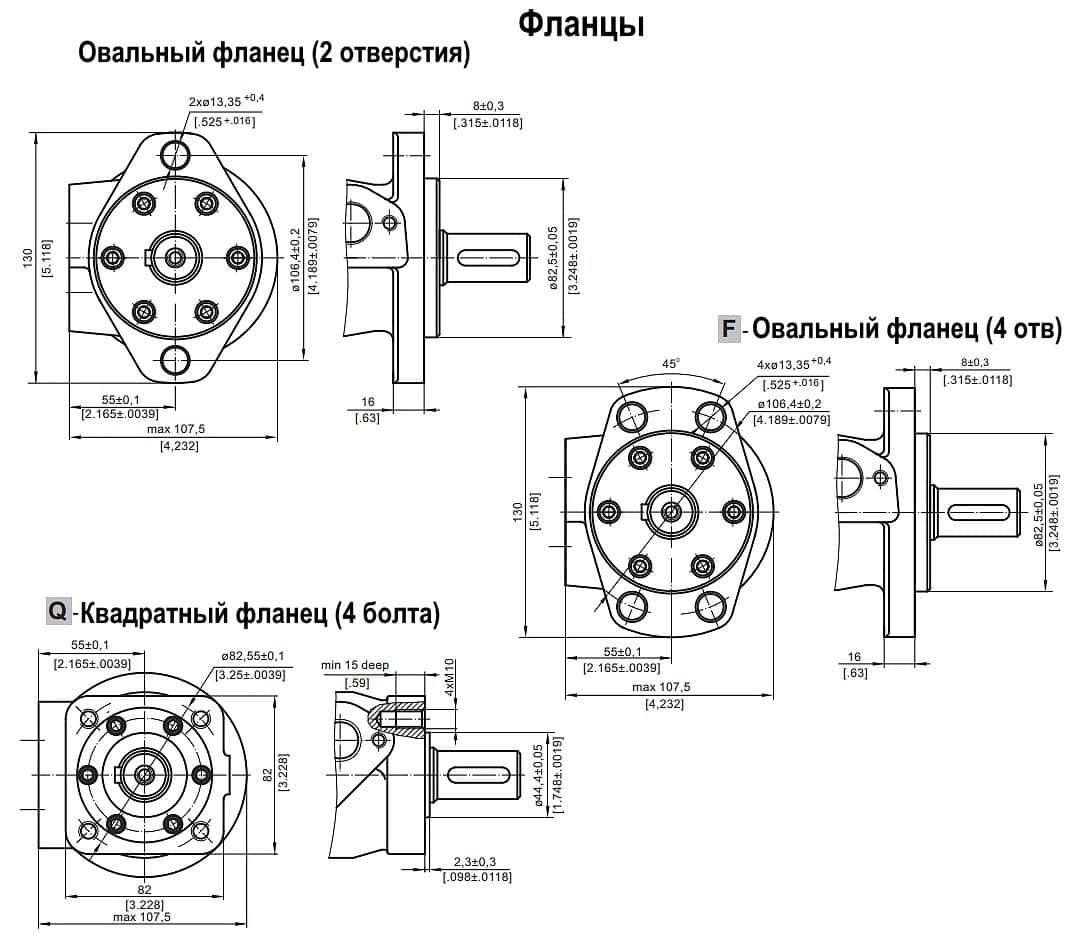

В стандартной исполнении моторы поставляются с овальным крепежным фланцем с двумя отверстиями, оснащены цилиндрическим валом диаметром 25 мм со шпонкой A8x7x32 и имеют боковые порты с резьбой 1/2″. Это модели МR400C/4, МR250C/4, МR200C/4, МR160C/4, МR100C/4, МR80C/4 и др. Опция Q комплектуется квадратным фланцем с четырьмя болтами.

Также есть модификации с цилиндрическим валом ø32 и ø1″, с конусными и шлицевыми валами разных диаметров. Предусмотрены версии со стандартным уплотнением вала (MR36CD/4, МR160CD), уплотнением для низкого и высокого давления. Гидромотор MRN80CD/3 оснащен игольчатыми подшипниками.

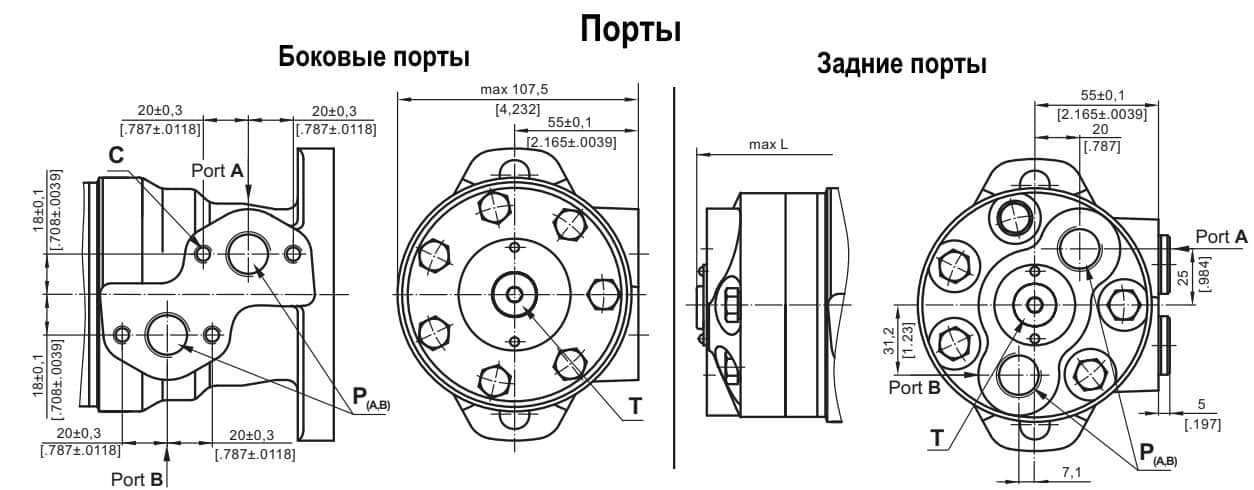

Присоединительные порты — боковые и задние с метрической и BSPP резьбой.

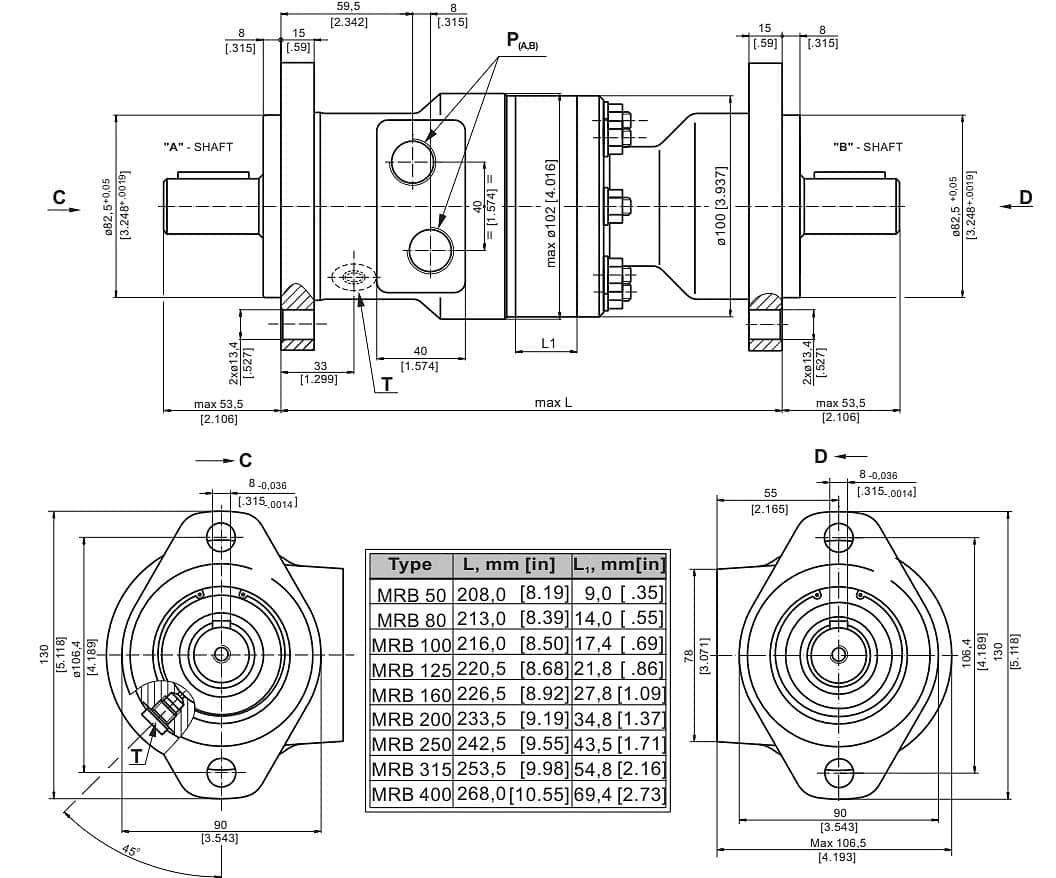

Компания M+S Hydraulic производит гидромоторы с двусторонним валом MRB (МRB200C/C, МRB315C/C), которые комплектуются передним овальным фланцем, валом под шпонку диаметром 25 мм и боковыми присоединительными портами (стандартное исполнение).

Технические характеристики гидравлических моторов MR

Моторы серии MR изготавливаются с валами, диаметр уплотнения в которых составляет 28,56 мм (C, CO, SH, K, SA) и 35 мм (CB, KB, OB, HB). Последние имеют более высокие крутящий момент и мощность.

Общие характеристики гидромоторов серии MR

Компания M+S Hydraulic производит гидродвигатели MR с рабочими объемами 51,5-397 см3. и скоростью вращения вала от 190 до 970 об/мин. В таблице представлены подробные характеристики двигателей MR с валами C, CO, SH, K, SA.

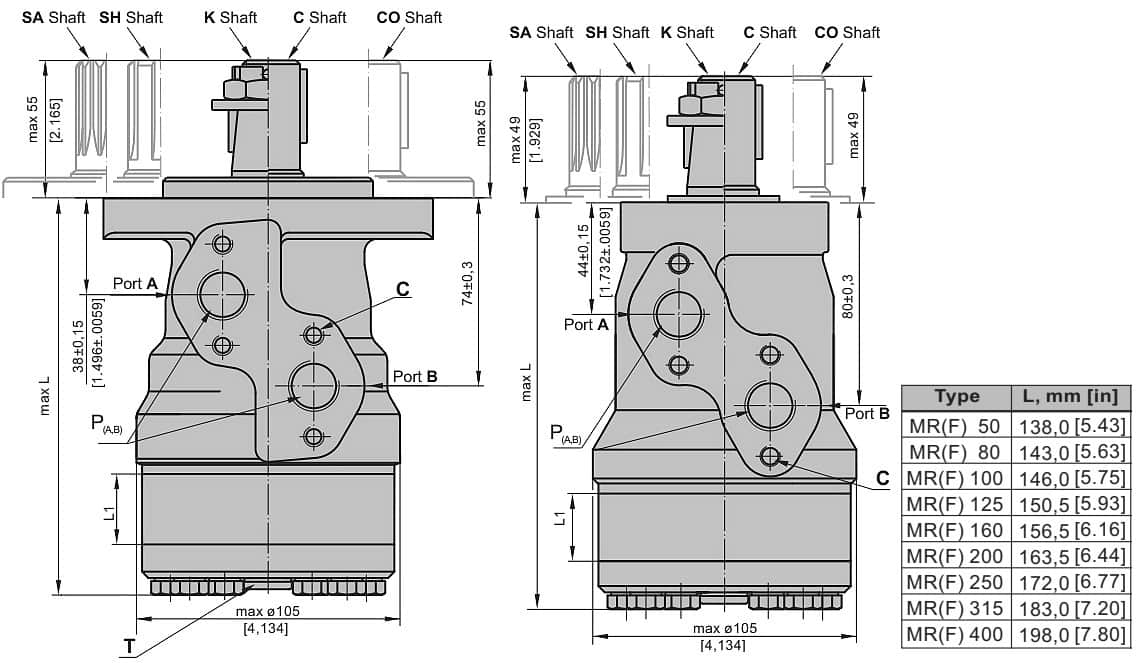

Гидромотор MR/OMR: габаритные и присоединительные размеры

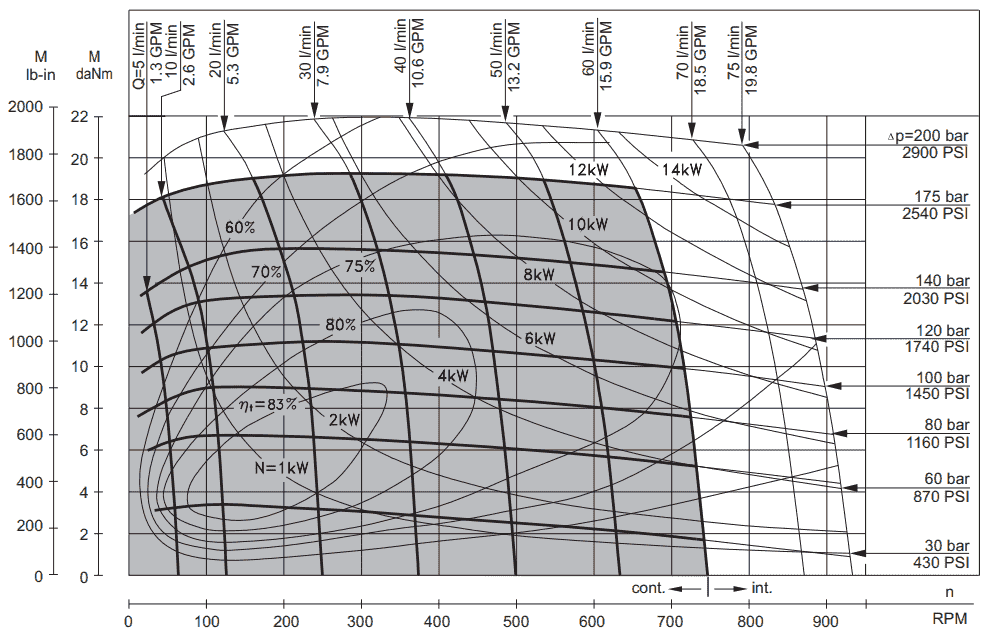

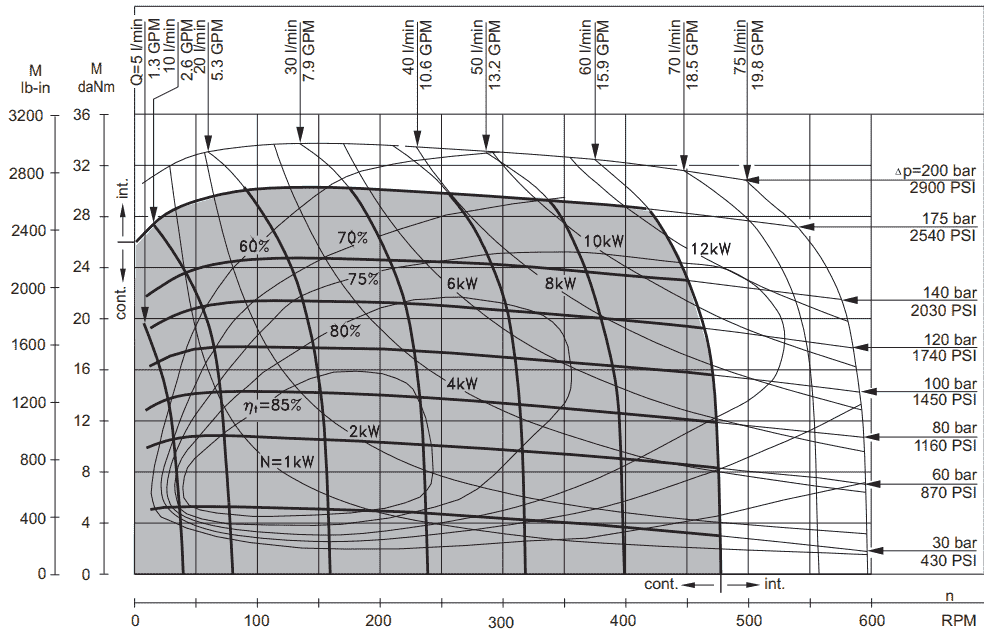

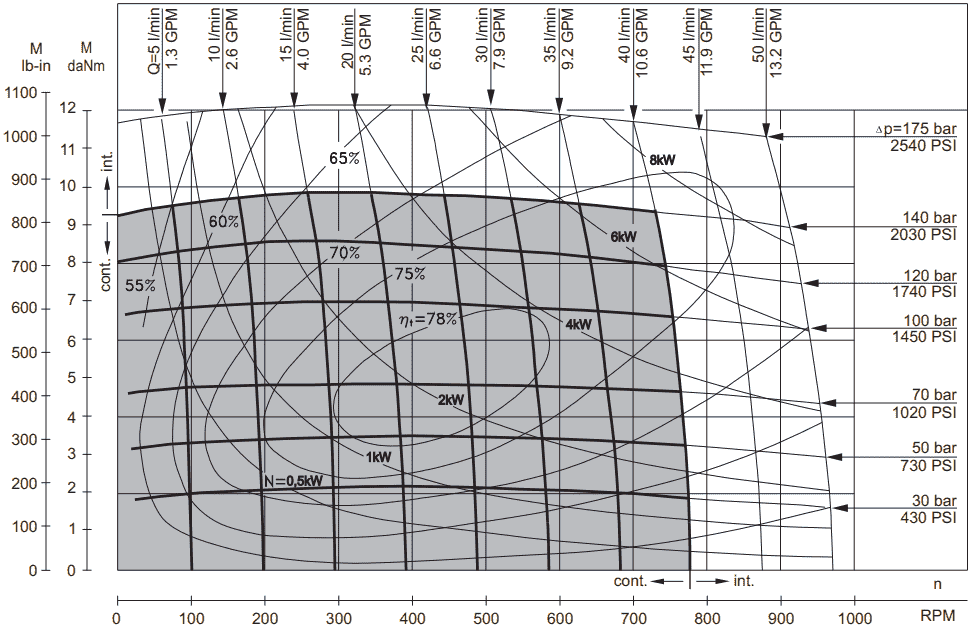

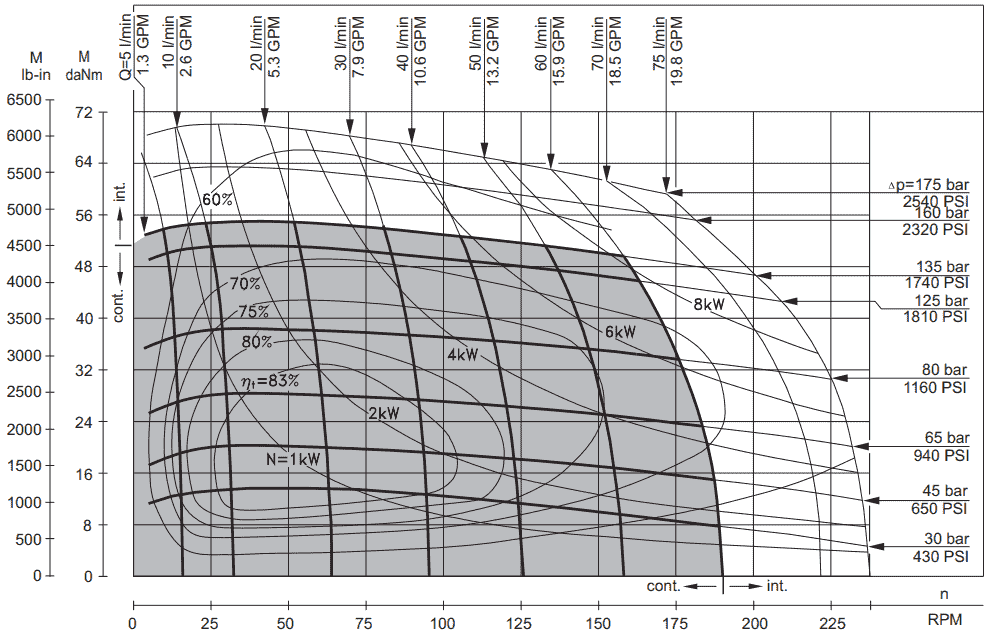

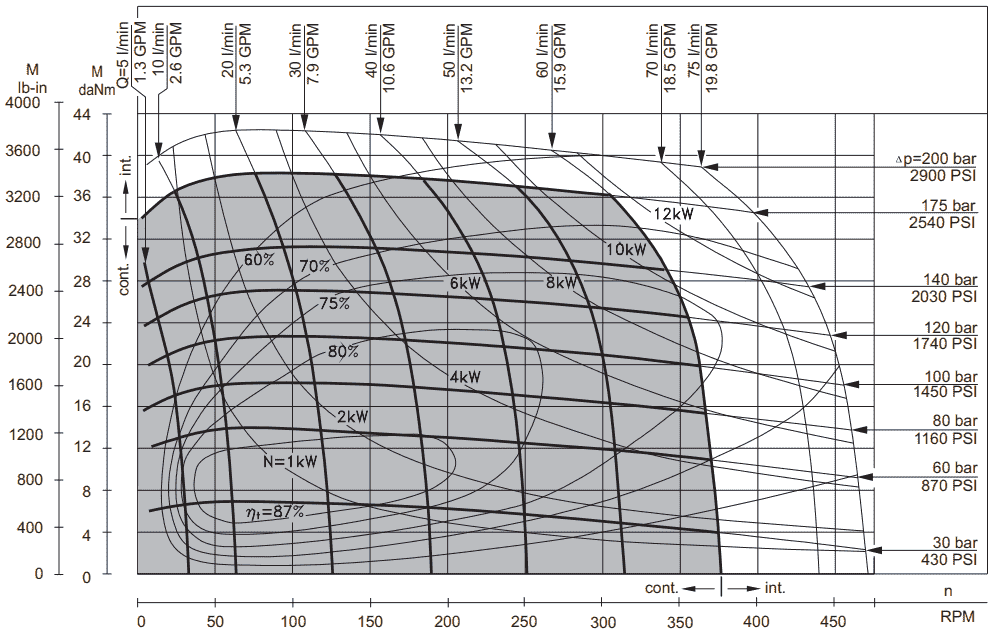

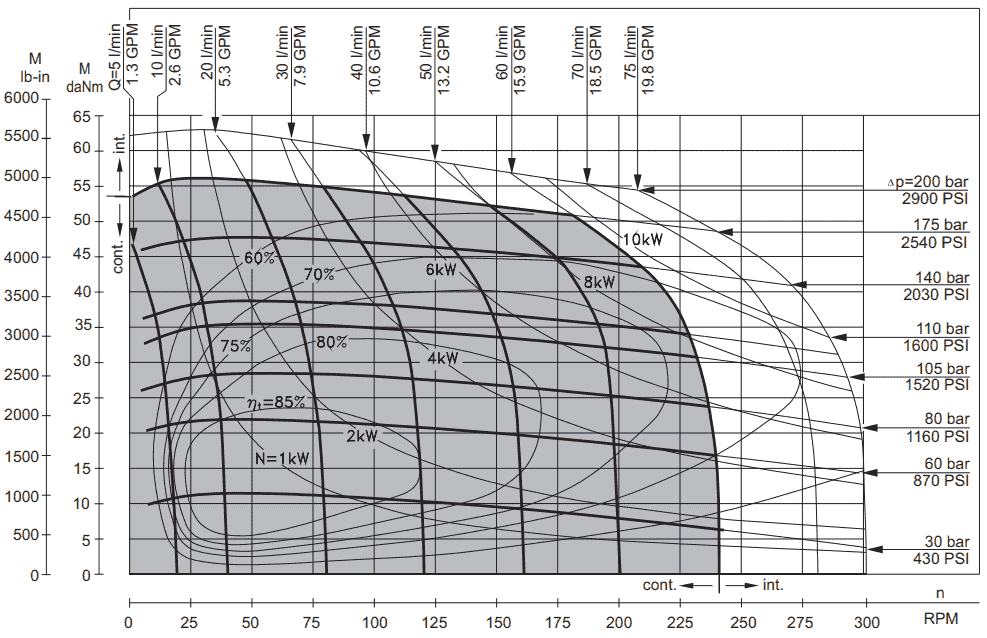

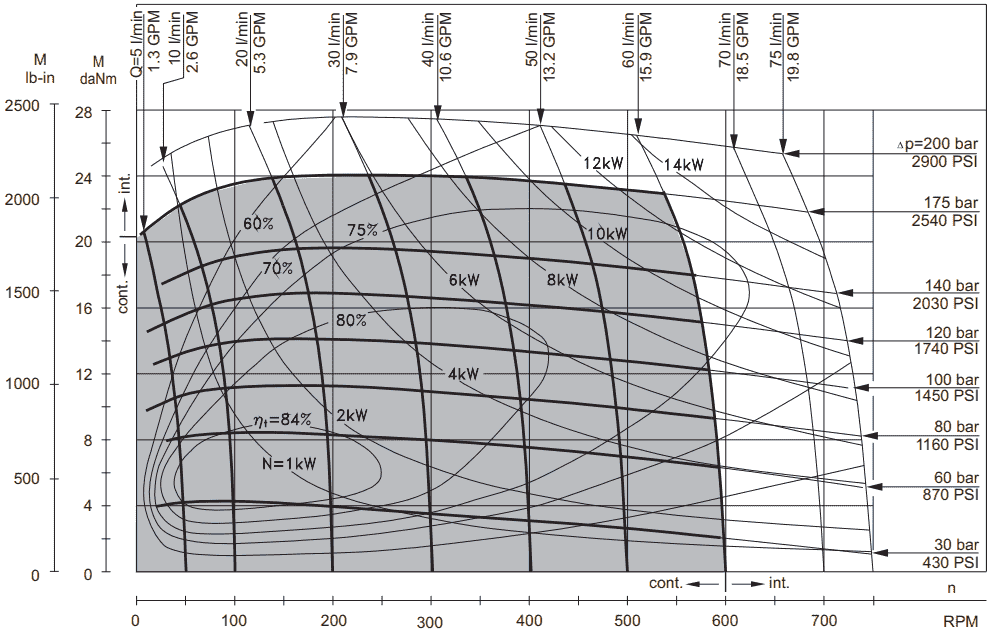

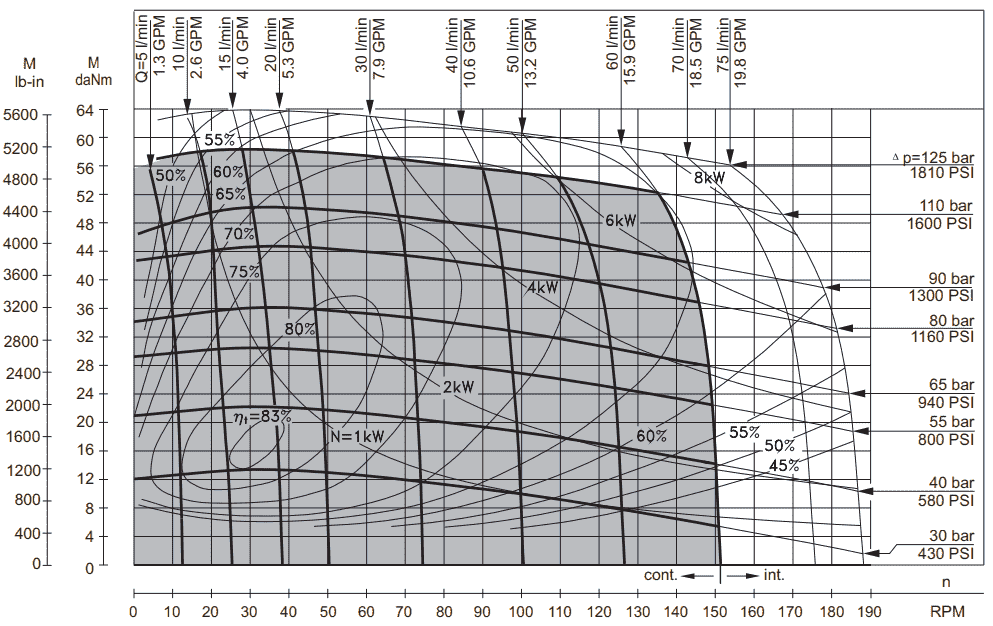

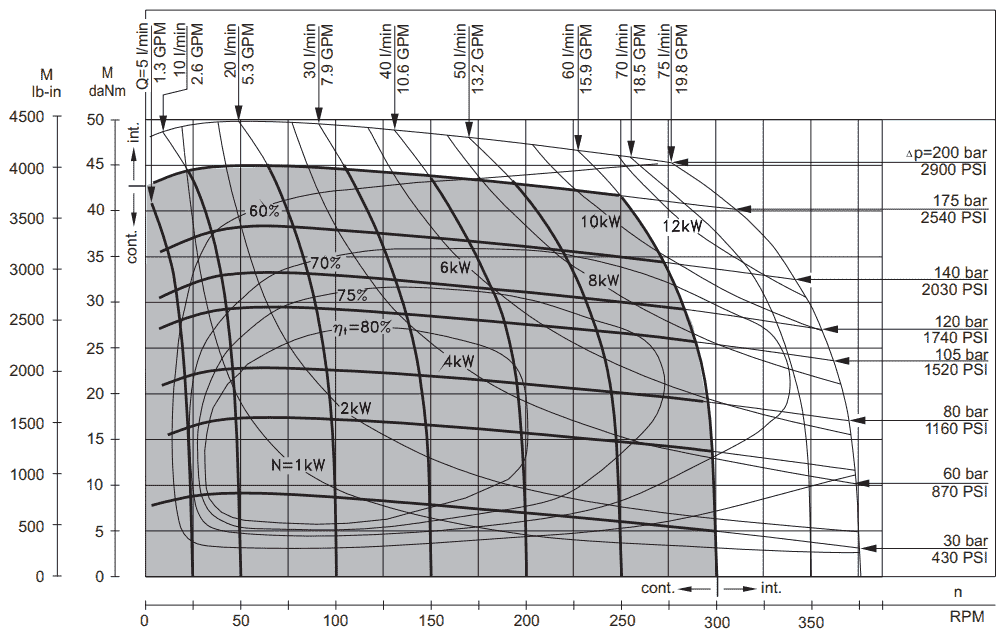

Функциональные диаграммы для моторов MR (M+S Hydraulic) / OMR (Sauer Danfoss)

MR50

MR80

MR100

MR125

MR160

MR200

MR250

MR315

MR400
