Гідромотори MR/OMR (ліцензія Danfoss)

Героторний гідравлічний мотор — це один із типів шестеренних агрегатів із внутрішнім зачепленням. У його зубчастій парі зовнішня шестерня залишається нерухомою, тоді як внутрішня (ротор) є рухомою і має осьове зміщення. Вона з’єднується із вихідним валом через карданний механізм.

Героторні гідромотори серії MR. Особливості, характеристики, застосування

Цей тип гідродвигунів виділяються своєю високою потужністю при невеликих розмірах і відносяться до категорії реверсивних моторів. Їхні компактні розміри дозволяють встановлювати їх у приводах різноманітних спеціалізованих машин. Героторні двигуни можуть бути використані як для безпосереднього приводу, так і для вбудовування в редуктори.

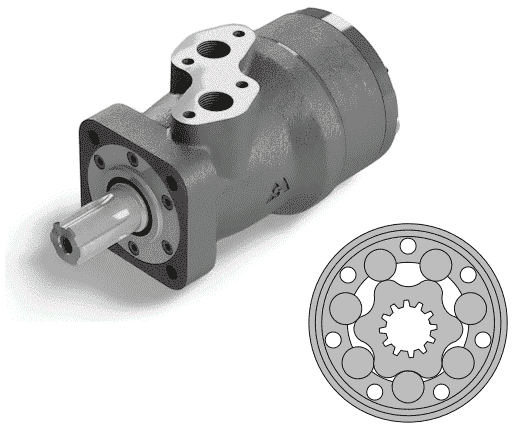

Героторний гідромотор. Що це?

Героторний гідромотор складається з корпусу, валу, розподільного елемента, качаючого вузла та карданного валу. Качаючий вузол, який також називається героторною парою, являє собою з’єднання зовнішньої і внутрішньої шестерень. Зовнішня шестерня є нерухомою і має внутрішні зуби, у той час як усередині знаходиться рухома шестерня із зовнішніми зубами, з’єднана з вихідним валом. Рухлива шестерня має на один зуб менше, що забезпечує плавну роботу двигуна. Основний принцип роботи героторної пари полягає у обертанні ротора (рухомої шестерні) усередині нерухомої шестерні. Робоча рідина, надходячи в гідромотор, змушує ротор рухатися навколо нерухомої частини героторної пари, що також дало цим моторам відому назву “орбітальні мотори”. Крутний момент створюється завдяки впливу робочої рідини на зуби рухомої шестерні.

Героторні гідродвигуни мають ряд переваг:

• компактні розміри;
• ідеальне поєднання маси та міцності;
• стійкість обертів за низьких швидкостей;
• постійний вихідний крутний момент при широкому діапазоні швидкостей;
• високий момент під час пуску;
• високий ККД при різноманітному регулюванні;
• не потрібно дренаж навіть при високому тиску в системі зливу;
• збільшена міцність, що дозволяє використовувати їх у складних умовах;
• можливість послідовного включення.

Героторні гідравлічні двигуни серії MR

Гідравлічні двигуни серії MR виробляються компанією M+S Hydraulic за ліцензією Sauer Danfoss. Це означає, що вони зберігають високу якість, порівняну з моторами серії OMR, але мають більш доступну ціну. MR — високомоментний реверсивний гідродвигун середньої потужності.

Щодо їх конструкції, гідромотори MR є геролерними та оснащені статором, в якому встановлені ролики. Для керування потоком використовується золотник. Ці мотори характеризуються невеликими гідродинамічними втратами і мають високий момент, що дозволяє їм справлятися з інтенсивними навантаженнями. Вони ідеально підходять для експлуатації в умовах високого тиску, частих змін напрямку руху та використання рідини з низькою в’язкістю.

Особливості гідромоторів серії MR

• Золотниковий клапан, роликовий геротор.
• Фланцеве кріплення.
• Двигун із голчастим підшипником.
• Бічні та задні порти.
• Вали прямі, шліцеві та конічні.
• Ущільнення валу для високого та низького тиску.
• Метричні порти та порти BSPP.
• Датчик швидкості.

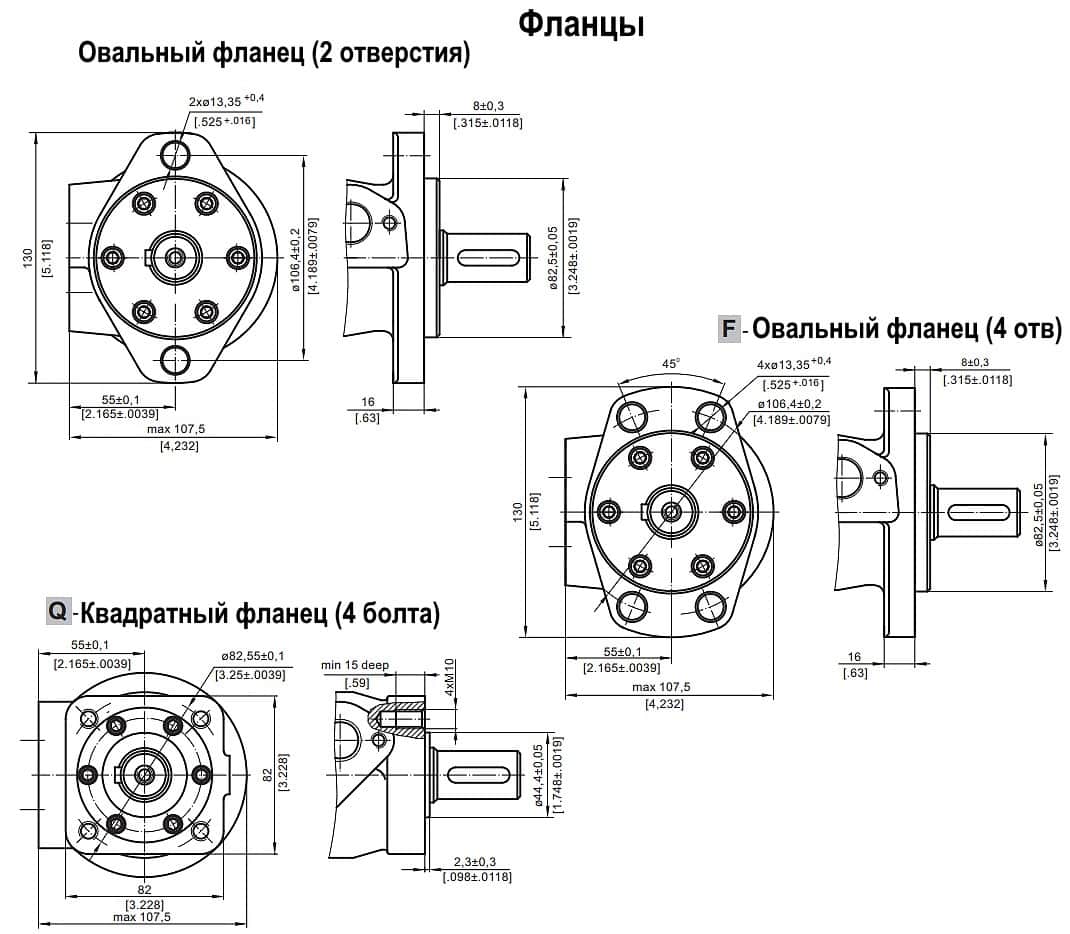

У стандартному виконанні мотори поставляються з овальним фланцем з двома отворами, оснащені циліндричним валом діаметром 25 мм зі шпонкою A8x7x32 і мають бічні порти з різьбленням 1/2″. Це моделі МR400C/4, МR250C/4, МR200C/4 , МR100C/4, МR80C/4 та ін. Опція Q комплектується квадратним фланцем із чотирма болтами.

Також є модифікації з циліндричним валом ø32 і ø1″, з конусними та шліцевими валами різних діаметрів. Передбачені версії зі стандартним ущільненням валу (MR36CD/4, МR160CD), ущільненням для низького та високого тиску. Гідромотор MRN80CD/3 оснащений голчастими підшипниками.

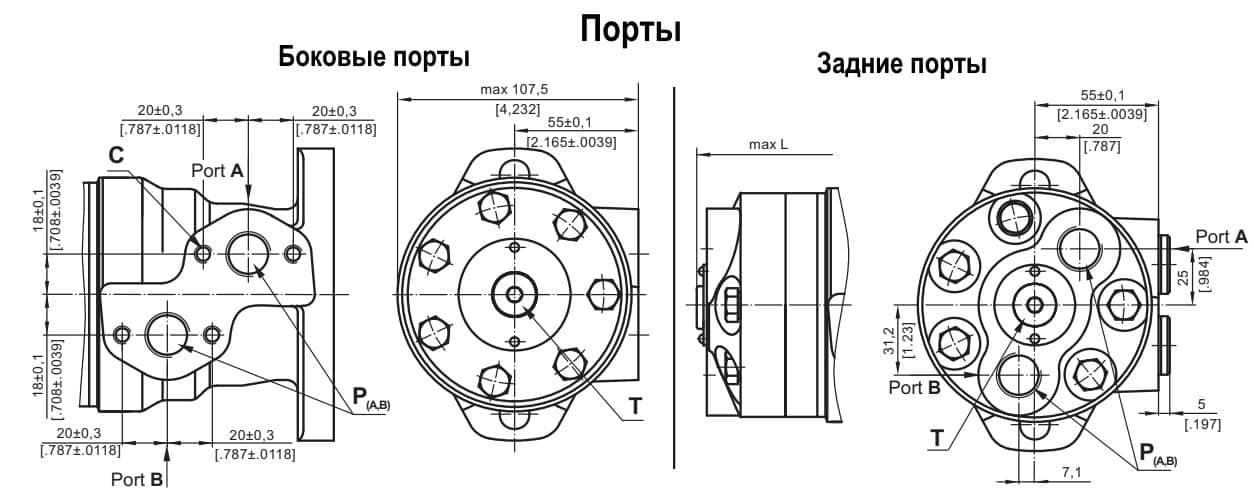

Приєднувальні порти — бічні і задні з метричною та BSPP різьбленням.

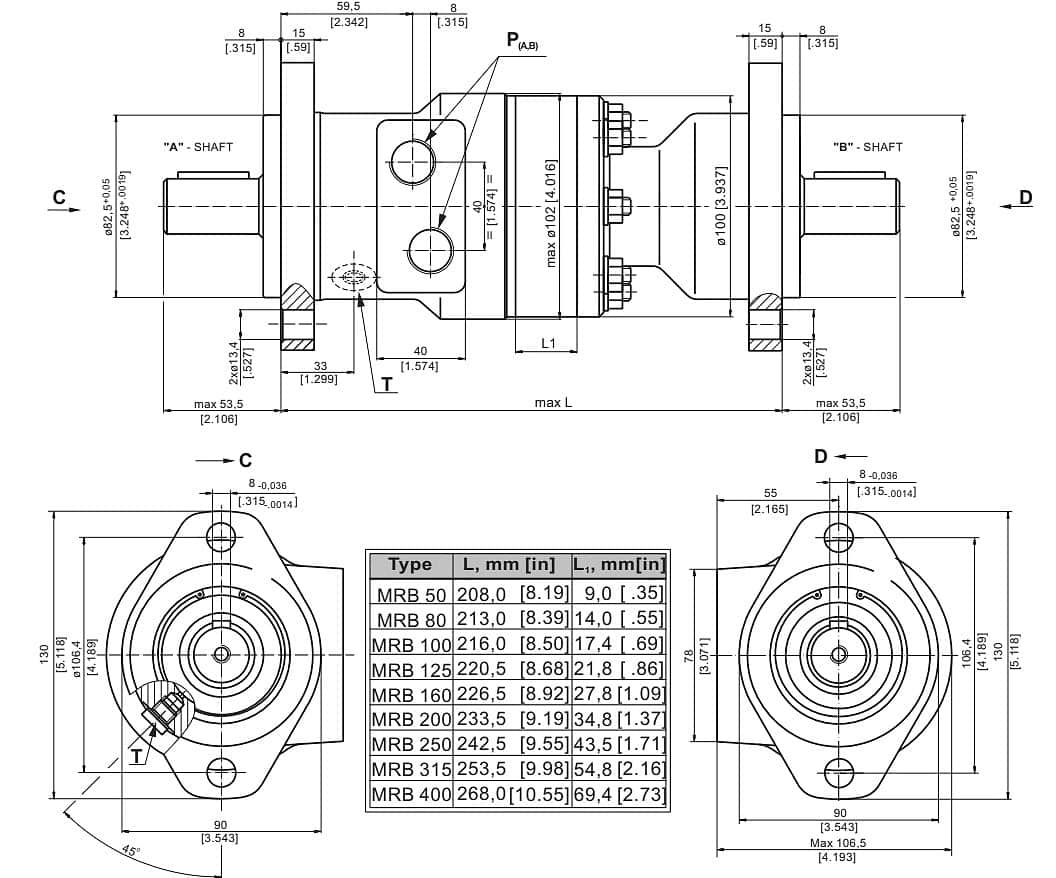

Компанія M+S Hydraulic виробляє гідромотори з двостороннім валом MRB (МRB200C/C, МRB315C/C), які комплектуються переднім овальним фланцем, валом під шпонку діаметром 25 мм та бічними приєднувальними портами (стандартне виконання).

Технічні характеристики гідравлічних двигунів MR

Мотори серії MR виготовляються з валами, діаметр ущільнення яких становить 28,56 мм (C, CO, SH, K, SA) і 35 мм (CB, KB, OB, HB). Останні мають вищий крутний момент і потужність.

Загальні характеристики гідромоторів серії MR

Компанія M+S Hydraulic виробляє гідродвигуни MR із робочими об’ємами 51,5-397 см3. та швидкістю обертання валу від 190 до 970 об/хв. У таблиці подано докладні характеристики двигунів MR з валами C, CO, SH, K, SA.

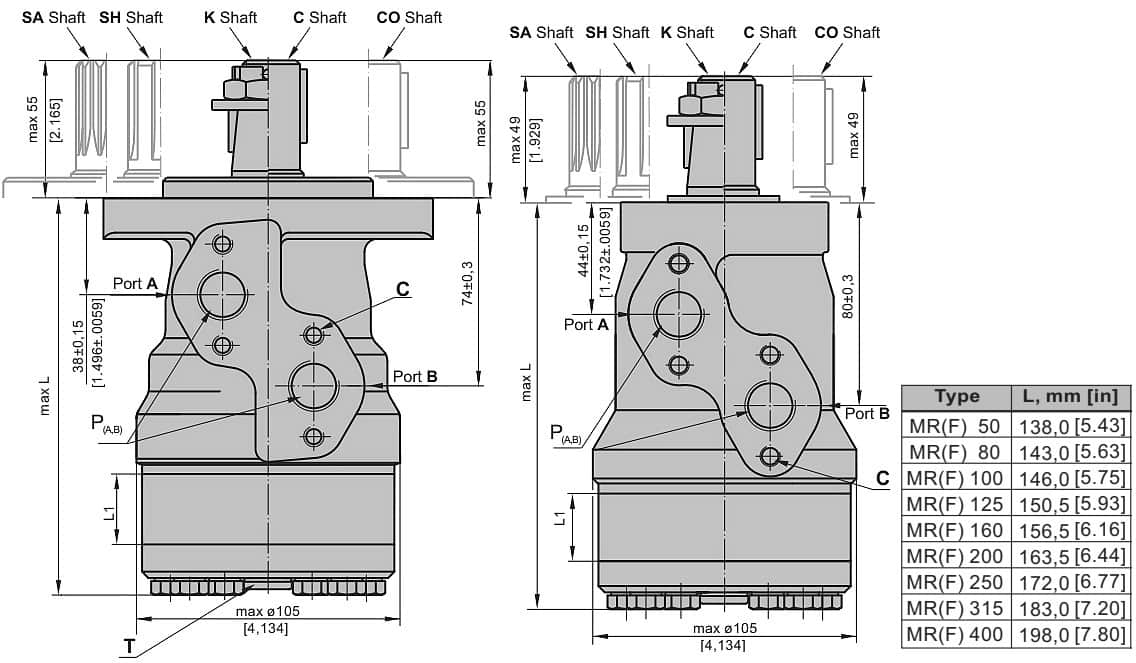

Габаритні та приєднувальні розміри MR/OMR

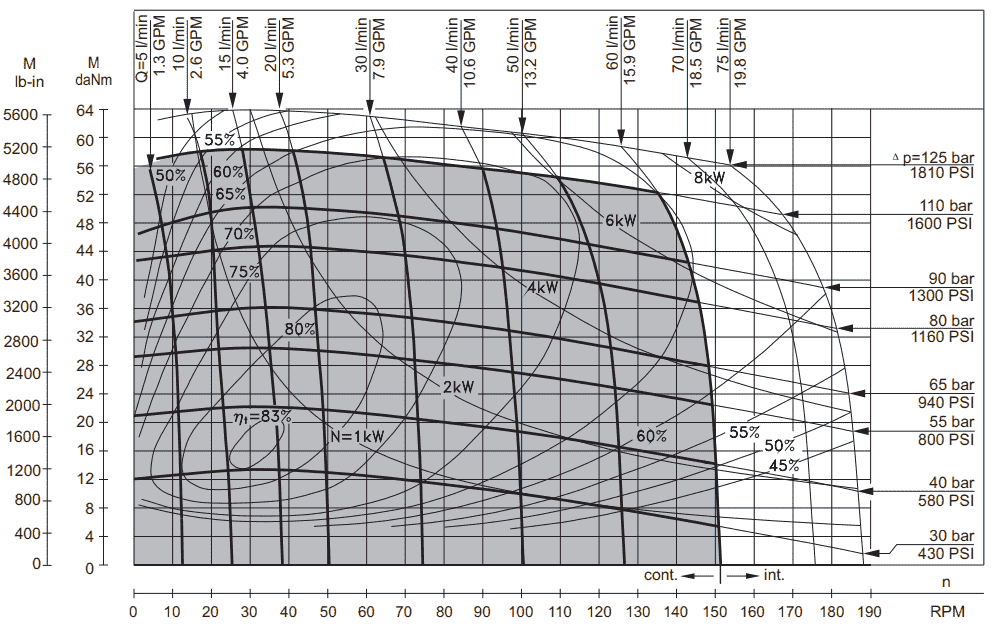

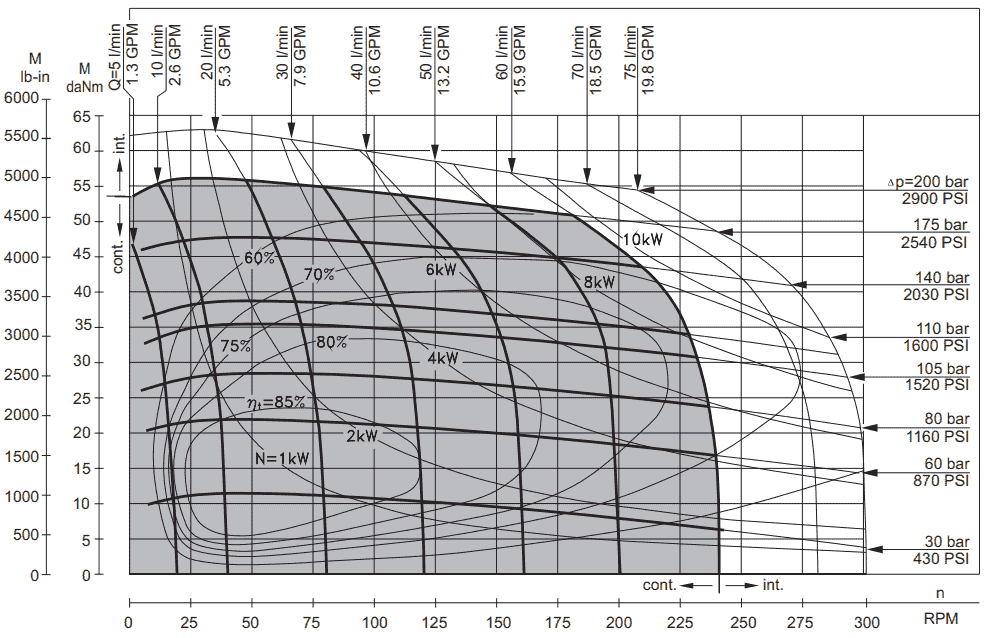

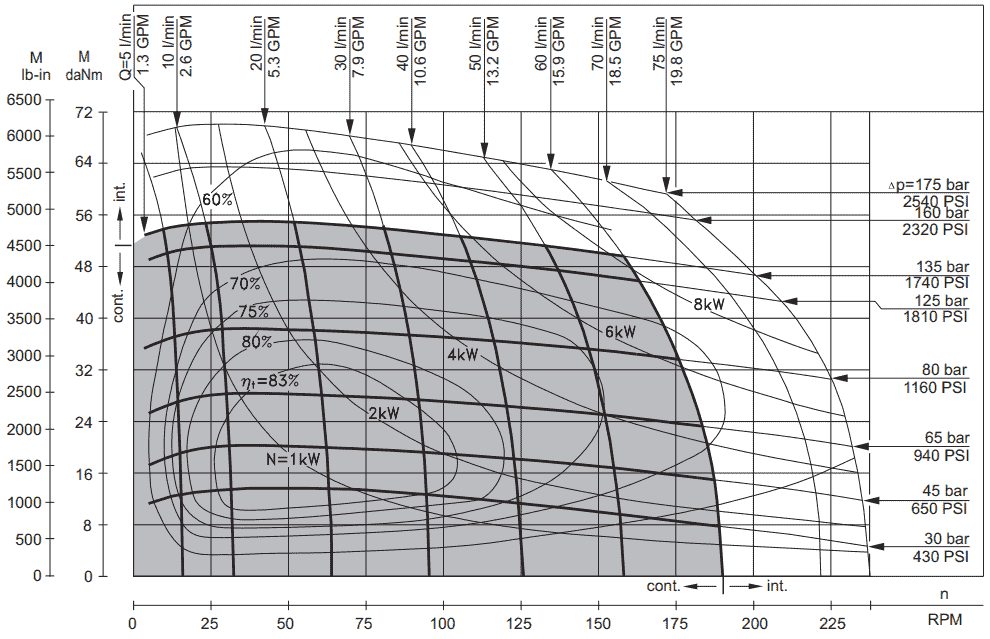

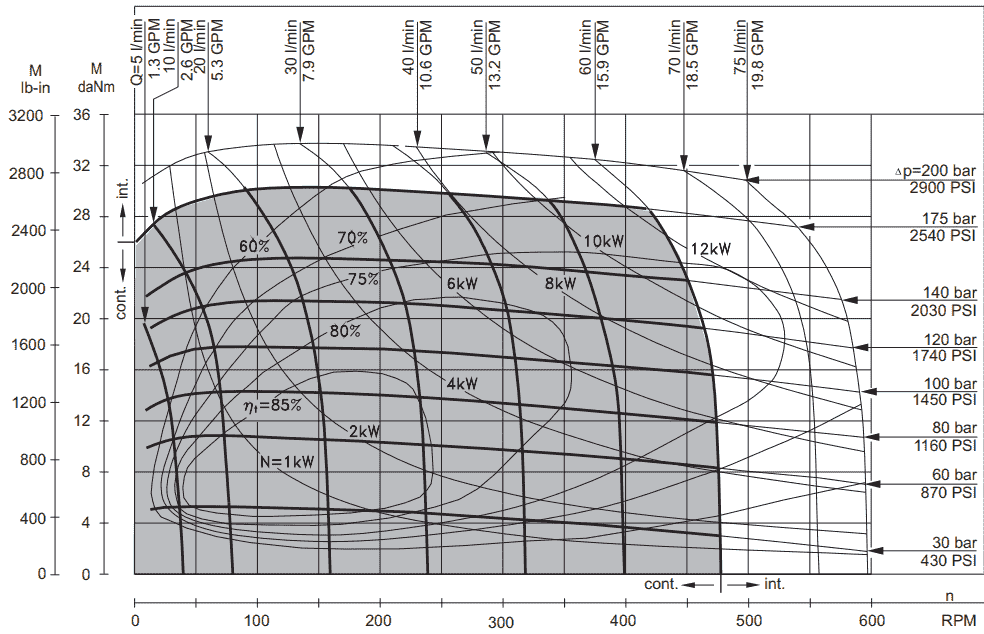

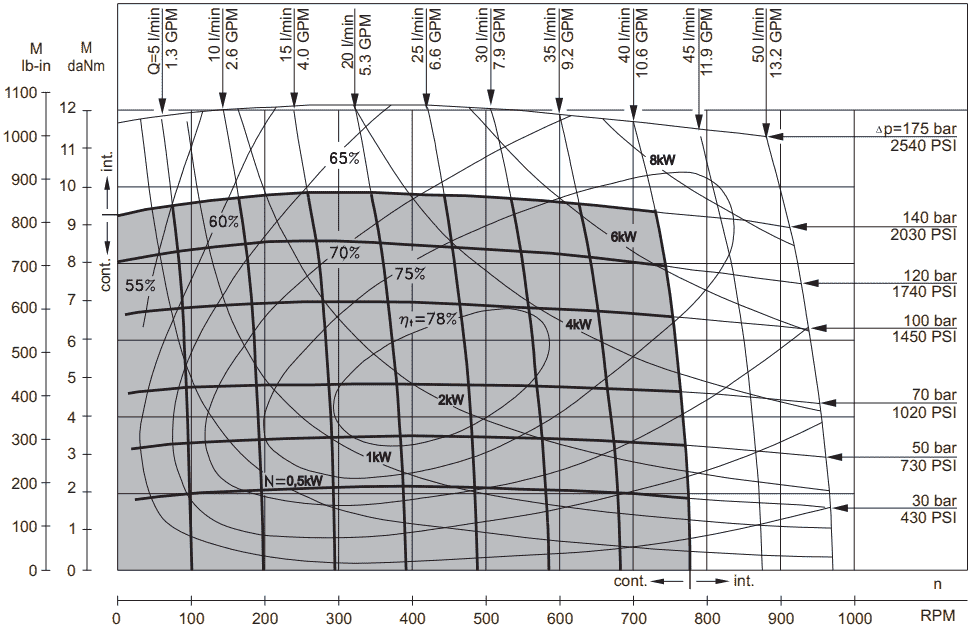

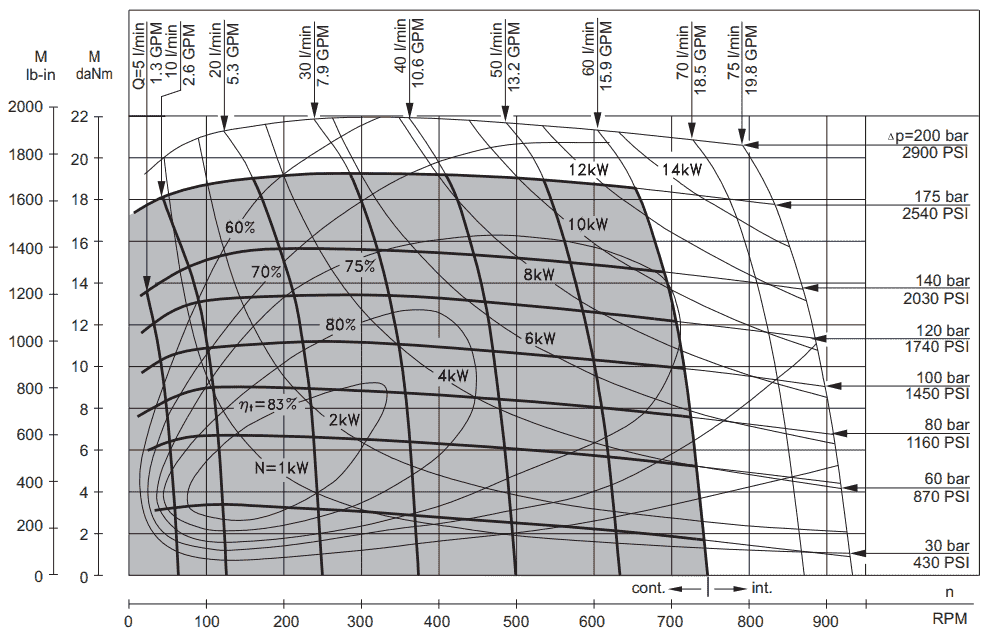

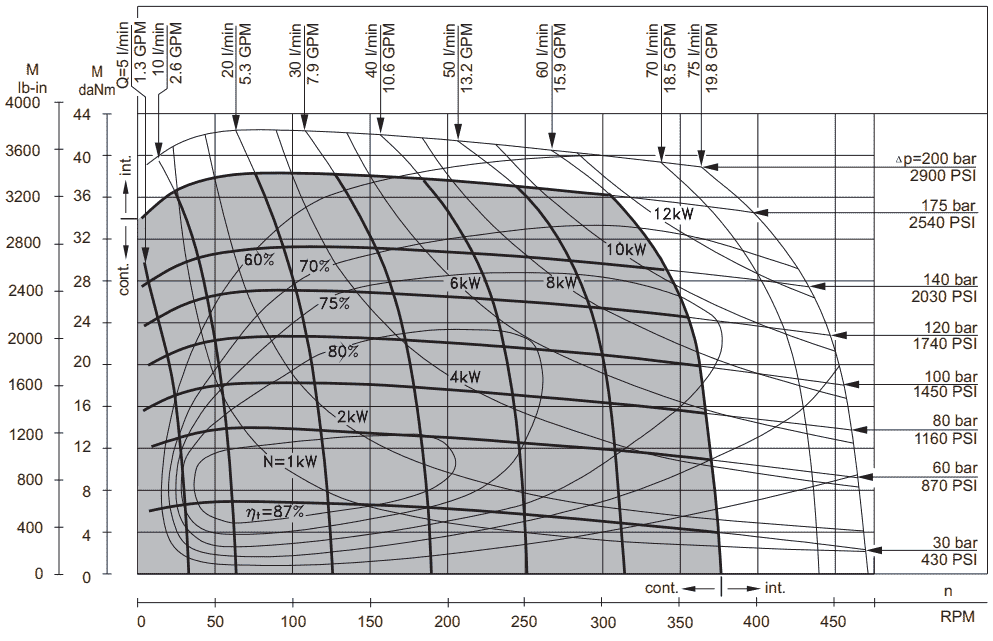

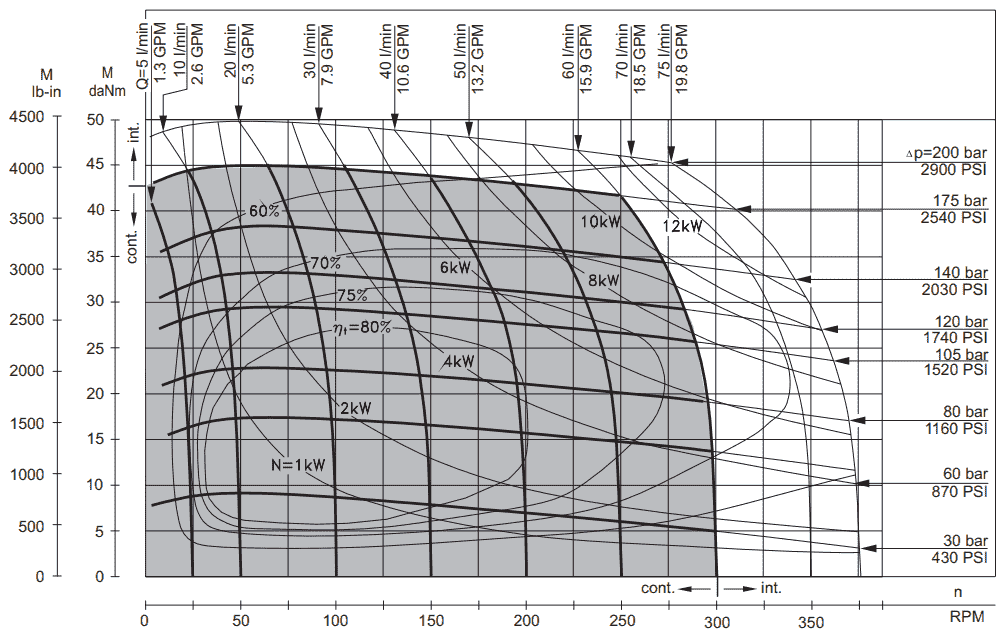

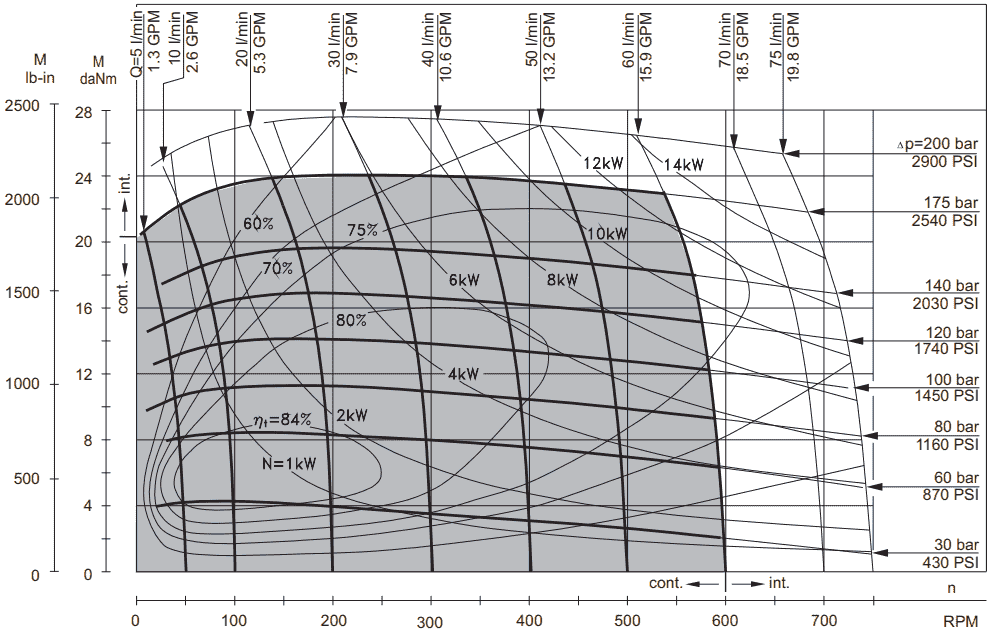

Функціональні діаграми для двигунів MR/OMR

MR50

MR80

MR100

MR125

MR160

MR200

MR250

MR315

MR400
