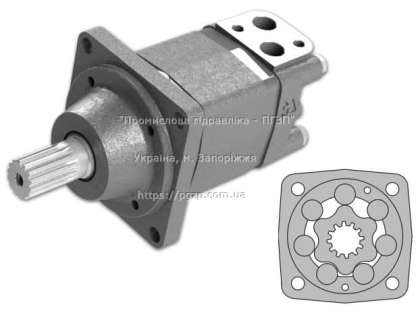

Гидромоторы серии MS представляют собой героторные агрегаты со средними частотой оборотов и мощностью, предназначенные для средних нагрузок.
Героторный гидромотор МС/ОМС (M+S Hydraulic/Sauer Danfoss). Особенности, характеристики и применение.
Крутящий момент на валу образуется благодаря действию силы потока рабочей жидкости на героторную пару. В качестве распределительного элемента у них используется седельный клапан. Он выдерживает значительные перепады давления, исключает утечки и обладает небольшими механическими потерями. Моторы с клапанным распределителем проявляют свою эффективность при повышенных уровнях давления и обладают отличной способностью к пуску. Гидромоторы MS оснащены роликогероторной парой, которая снижает местное напряжение, повышает ресурс и эффективность мотора, позволяя ему работать до 2000 часов при максимальных нагрузках.
Гидромоторы MS производятся компанией M+S Hydraulic по лицензии Sauer Danfoss, поэтому они — полный аналог моторов OMS, но при этом имеют более низкую цену. MS также являются хорошей заменой моторам МГП.
Особенности гидромоторов серии MS/OMS
- Клапан дисковый, роллерный.
- Фланец с креплением.
- Двигатель с барабанным тормозом.
- Подключение тахометра.
- Датчик скорости.
- Боковые и задние порты.
- Валы цилиндрические, шлицевые и конические.
- Порты SAE, метрические и BSPP.

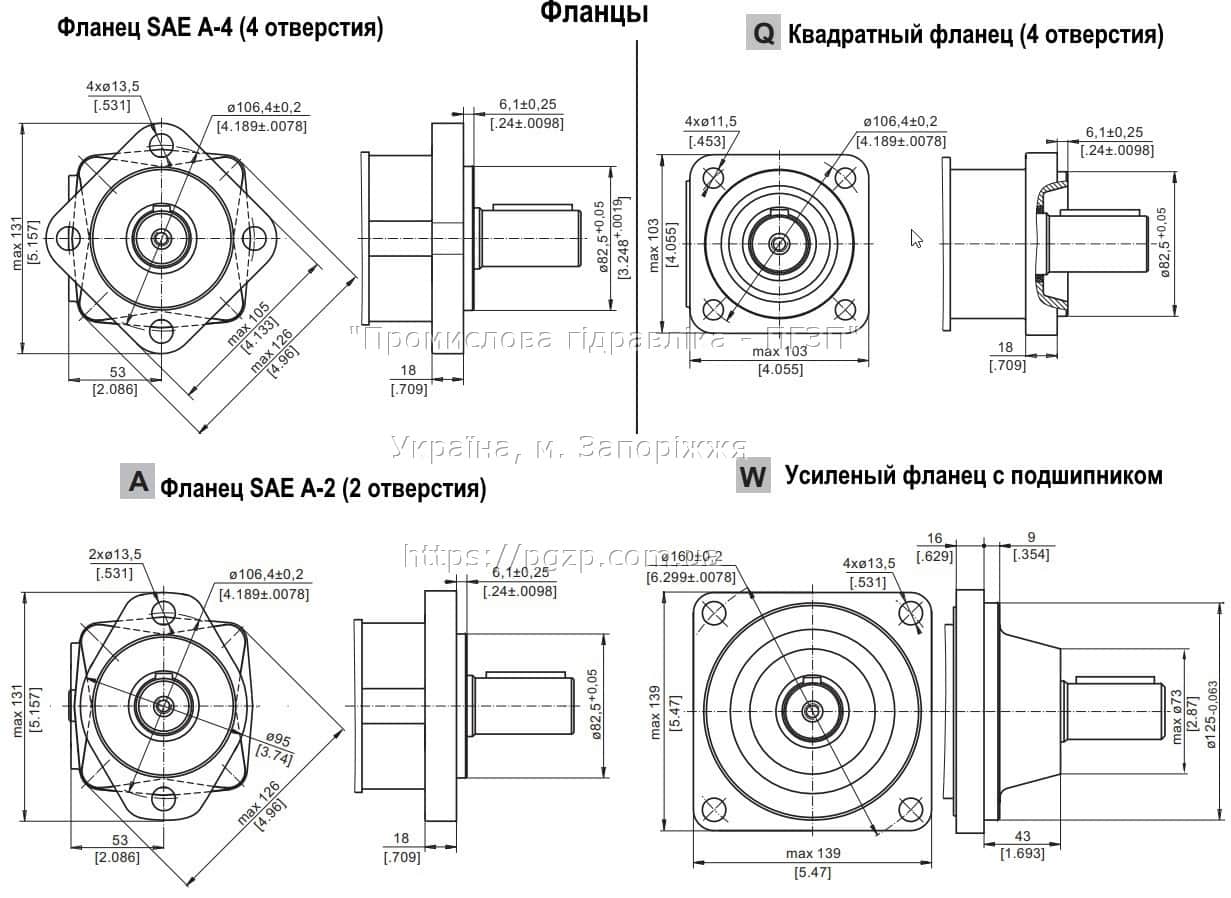

Двигатели MS производятся с овальными и квадратными крепежными фланцами с двумя или четырьмя отверстиями. В опции W предусмотрен усиленный фланец с подшипником, который позволяет устанавливать двигатели на ступицу колеса или барабан лебедки так, что радиальная нагрузка действует ближе к подшипникам двигателя. Это обеспечивает наилучшее использование несущей способности.
Также есть модификации моторов с барабанным тормозом.

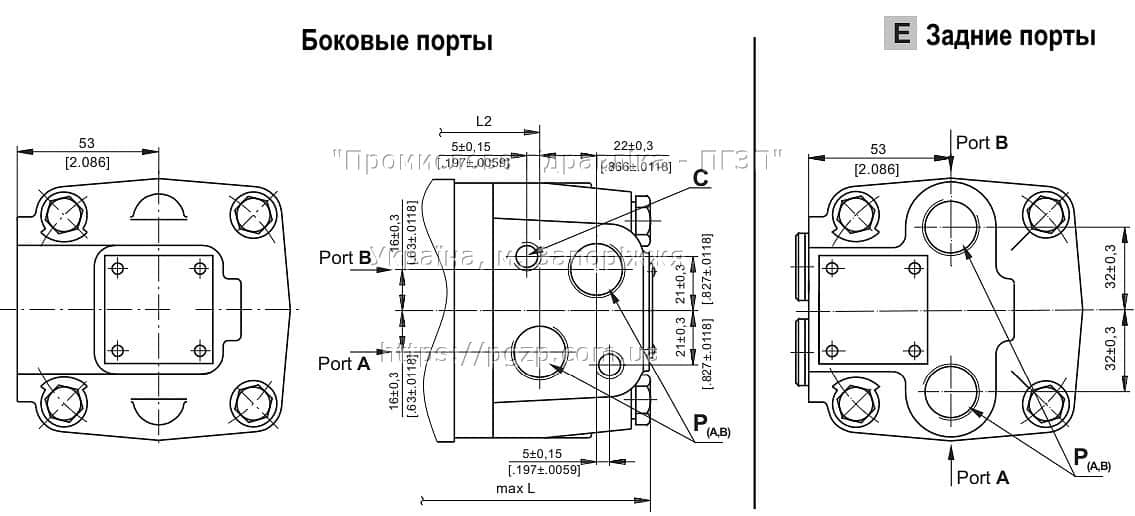

Соединительные порты в моторах этой серии могут находиться сбоку или сзади (модели с опцией E, например MSE200C/4). Резьба для подключения — метрическая, BSPP или SAE.
Гидромоторы стандартной комплектации представлены моделями МS400C/4, МS250С/4, МS200С/4, МS160C/4, МS 100С/4 и имеют фланец на 4 болта типа SAE A-4, цилиндрический вал ø32 под шпонку A10x8x45, боковые присоединительные порты с резьбой 1/2″.

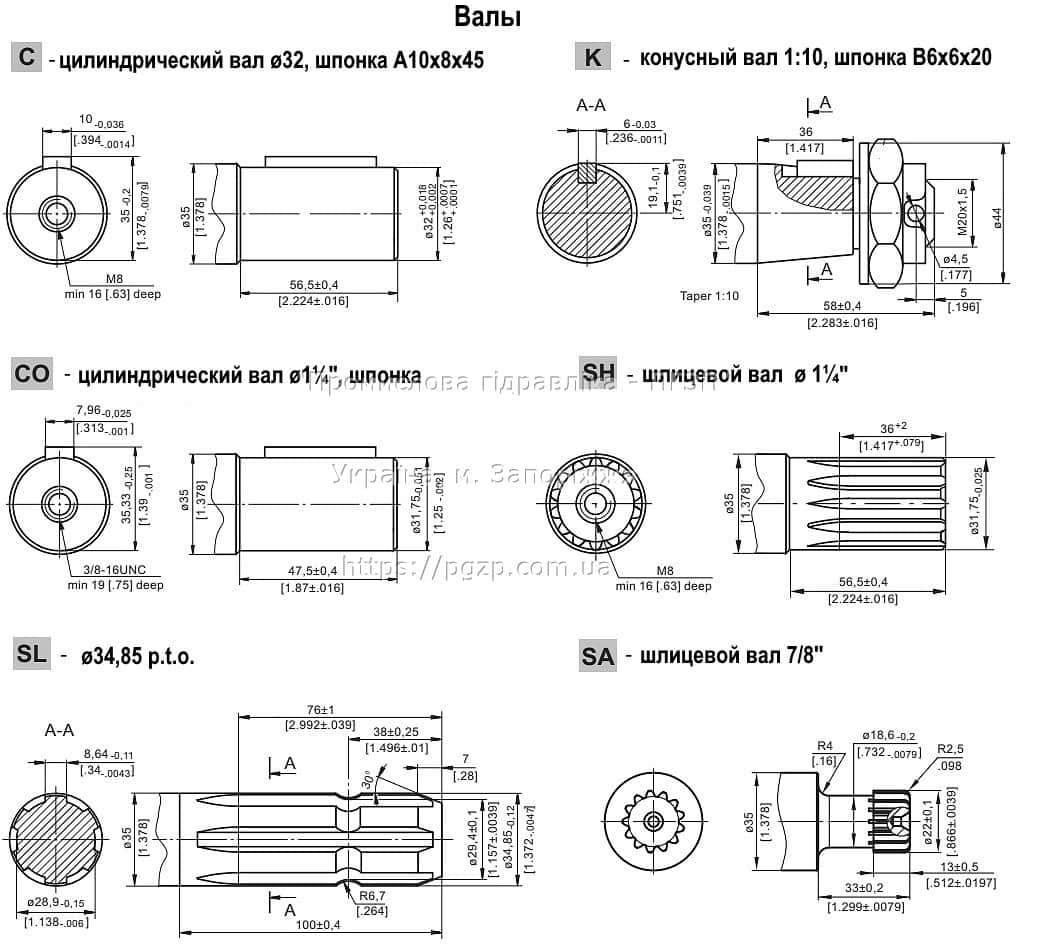

Гидродвигатели MS изготавливаются и с другими валами:
- цилиндрический вал ø1¼» под шпонку (опция CO);
- конусный вал ø35, 1:10, шпонка B6x6x20 (опция K);
- шлицевой вал ø1¼» (опция SH);
- шлицевой вал 7/8″-13T (опция SA);
- вал ø34,85 p.t.o. (опция SL).
Есть возможность подключить к мотору тахометр, а также доступны двигатели со встроенным индуктивным датчиком скорости. Выходной сигнал представляет собой стандартизированный сигнал напряжения, который можно использовать для управления скоростью двигателя. Установка датчика скорости не влияет на крутящий момент и радиальную нагрузку.
Технические характеристики героторных гидромоторов MS/OMS
Скорость вращения вала двигателей данной серии может достигать 1000 об/мин, а крутящий момент — 990 Н·м. Макс. рабочий объем — 564,9 см3.
| Макс. рабочий объем, см3 | 564,9 |
| Макс. скорость вращения, об/мин | 1000 |
| Макс. крутящий момент, Н·м | номинальный — 850, кратковременный — 990 |
| Макс. мощность, кВт | 23 |
| Макс. перепад давления, Бар | номинальный — 210, кратковременный — 275 |
| Макс. расход рабочей жидкости, л/мин | 90 |
| Мин. скорость вращения, об/мин | 5 |
| Допустимые нагрузки на вал, Н | 5000 |
| Рабочая жидкость | Масло на минеральной основе – HLP (DIN 51524) или HM (ISO 6743/4) |
| Диапазон температур, °С | -40÷140 |
| Оптимальный диапазон вязкости, мм²/с | 20 ÷ 75 |
| Фильтрация | ISO code 20/16 (мин. тонкость фильтрации 25 микрон) |
Кампания M+S Hydraulic производит гидромоторы MS следующих типоразмеров: 80, 100, 125, 160, 200, 250, 315, 400, 475, 525, 565. В таблице представлены их индивидуальные характеристики.
| Код | Рабочий объем, см3 | Макс. скорость, об/мин | Крутящий момент, Н·м | Мощность, кВт | Рабочее давление, Бар | Расход рабочей жидкости, л/мин | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| номин. | кратковр. | номин. | кратковр. | номин. | кратковр. | номин. | кратковр. | номин. | кратковр. | ||
| MS 80 | 80,5 | 810 | 1000 | 240 | 310 | 15,5 | 19,5 | 230 | 295 | 65 | 80 |
| MS 100 | 100 | 750 | 900 | 305 | 390 | 18 | 22,8 | 230 | 295 | 75 | 90 |
| MS 125 | 125,7 | 600 | 720 | 375 | 490 | 18 | 22,5 | 230 | 295 | 75 | 90 |
| MS 160 | 159,7 | 470 | 560 | 490 | 600 | 16,5 | 23 | 230 | 295 | 75 | 90 |
| MS 200 | 200 | 375 | 450 | 610 | 720 | 16,5 | 22 | 230 | 295 | 75 | 90 |
| MS 250 | 250 | 300 | 360 | 720 | 870 | 14,5 | 18 | 230 | 295 | 75 | 90 |
| MS 315 | 314,9 | 240 | 290 | 825 | 1000 | 15,7 | 17 | 230 | 295 | 75 | 90 |
| MS 400 | 397 | 190 | 230 | 865 | 990 | 11 | 12,5 | 230 | 295 | 75 | 90 |
| MS 475 | 474,6 | 160 | 190 | 850 | 990 | 8,4 | 11,3 | 230 | 295 | 75 | 90 |
| MS 525 | 522,7 | 145 | 175 | 850 | 990 | 7,6 | 10,4 | 230 | 295 | 75 | 90 |
| MS 565 | 564,9 | 130 | 160 | 850 | 990 | 6,9 | 9,6 | 230 | 295 | 75 | 90 |

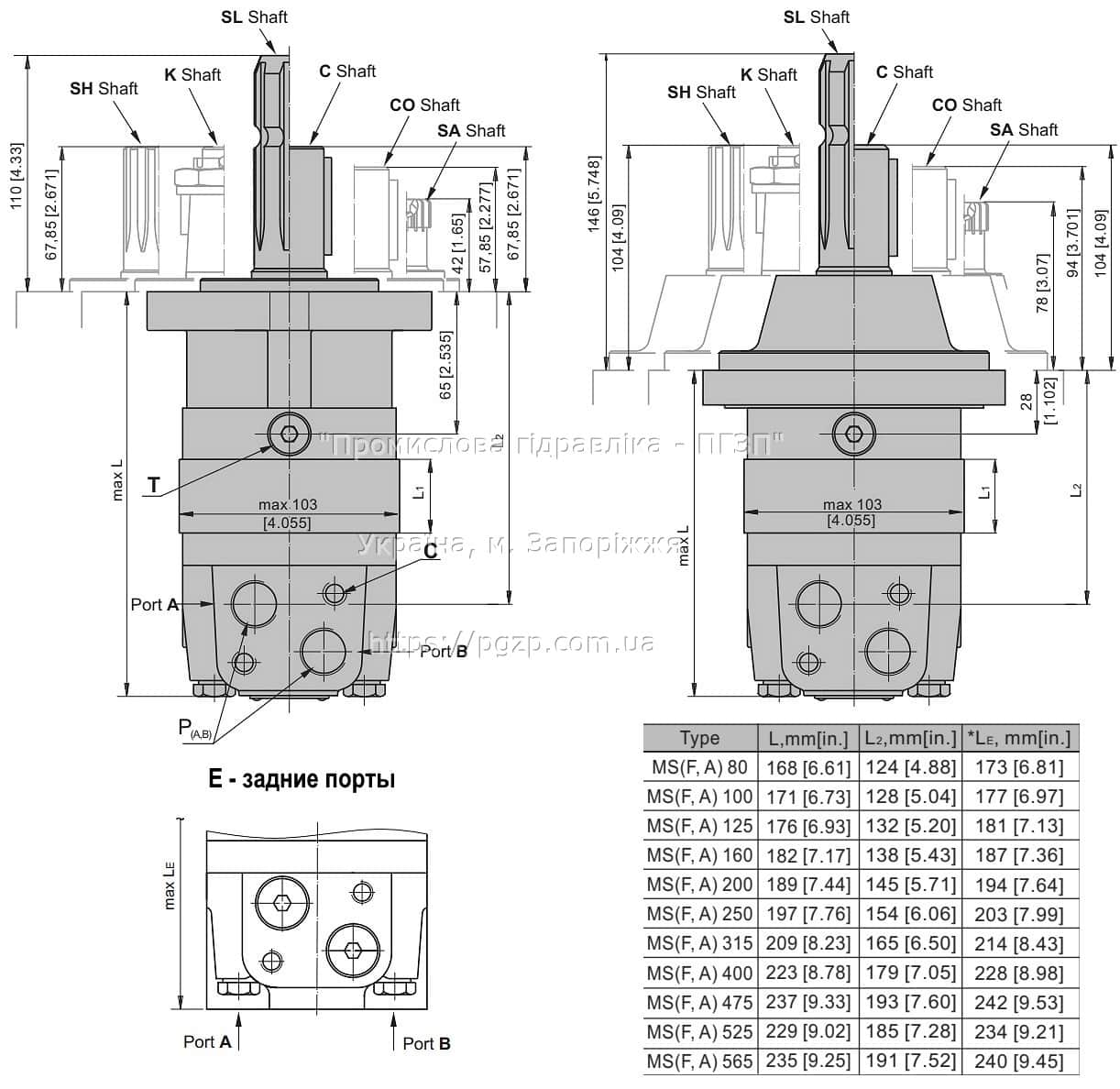

Габаритные и присоединительные размеры MS/OMS

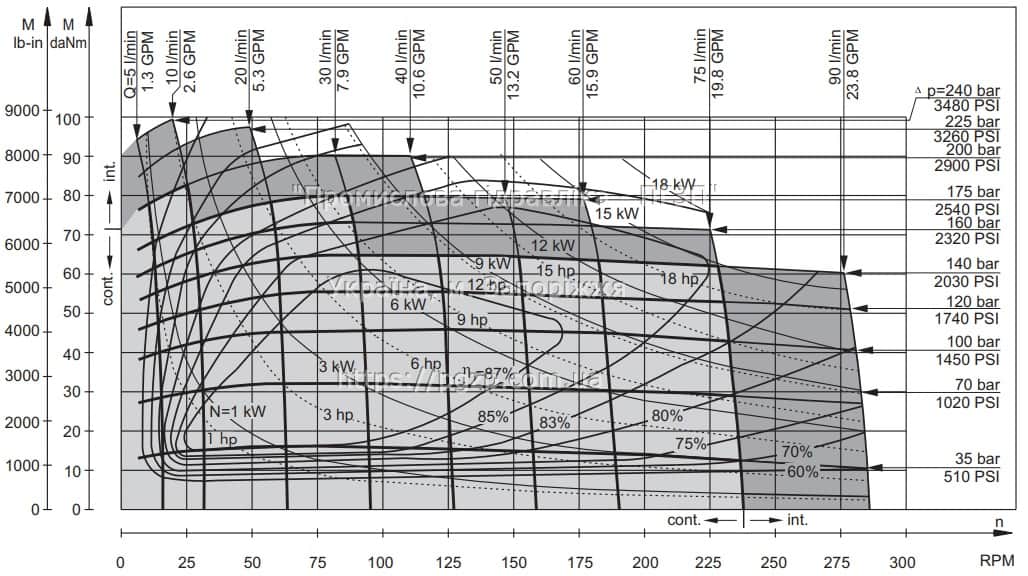

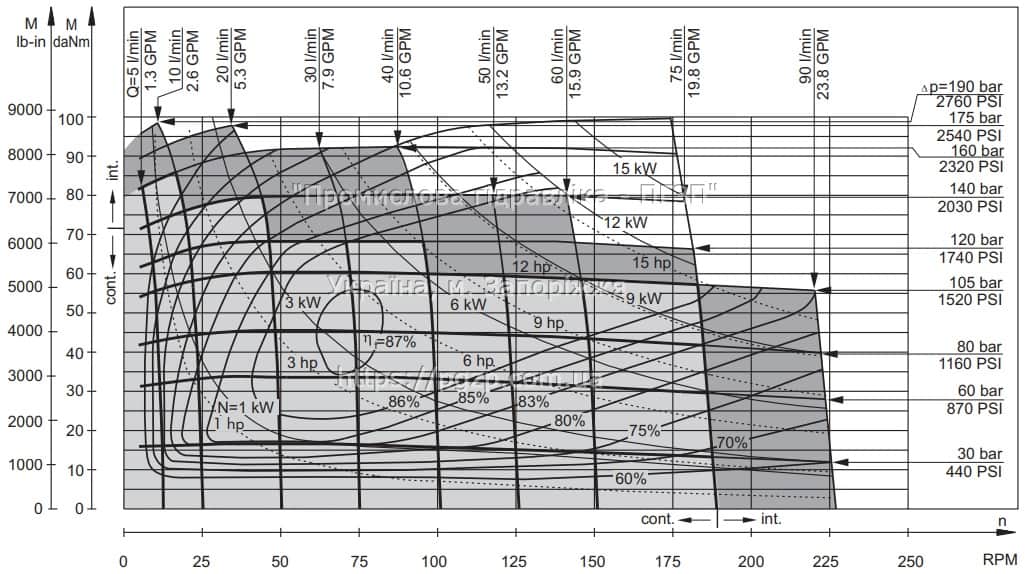

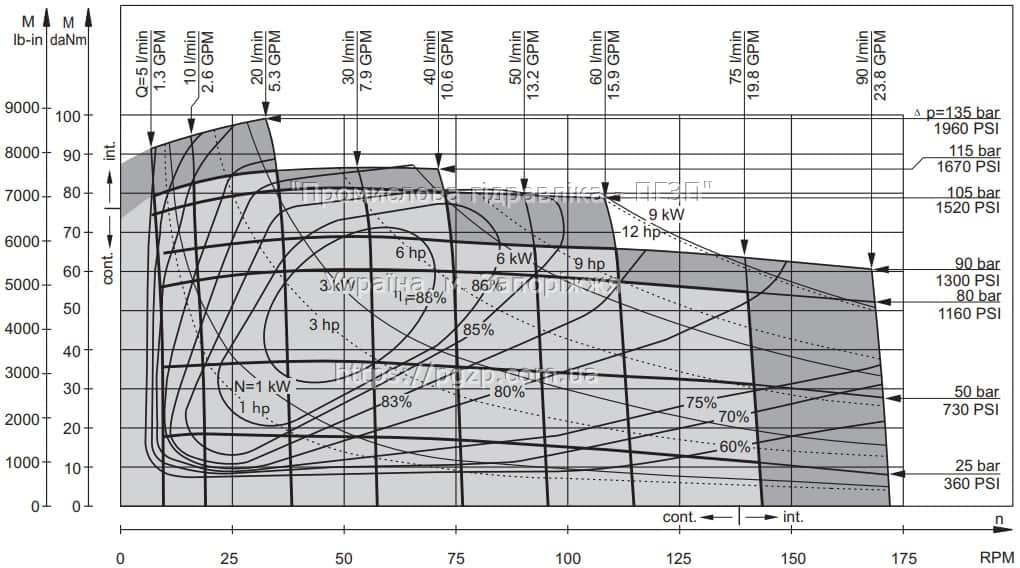

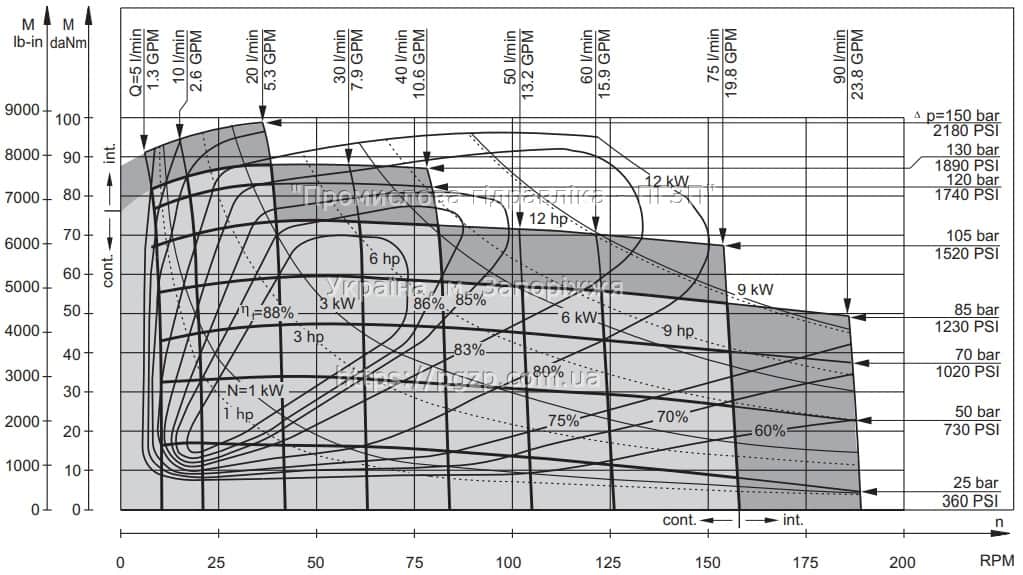

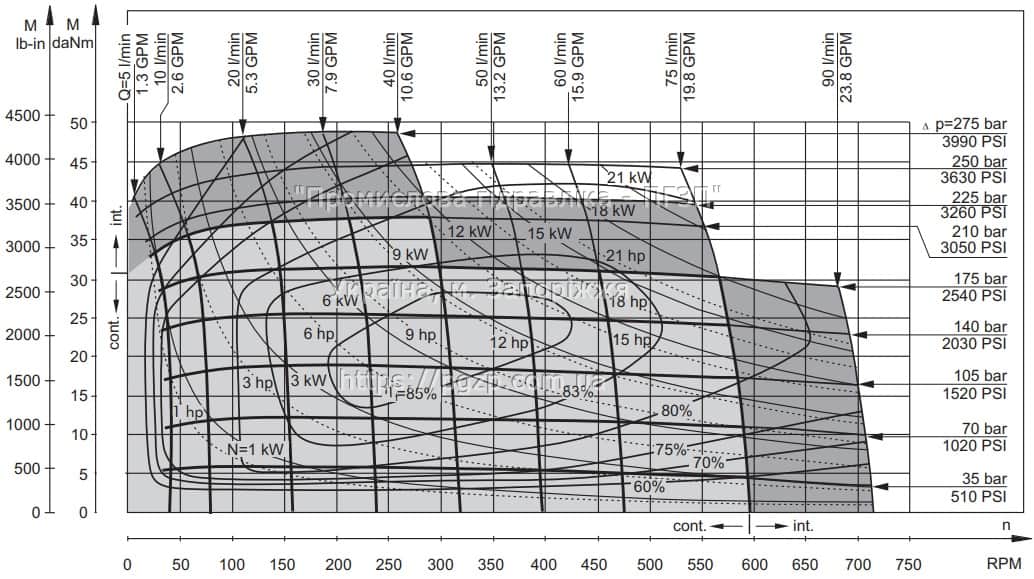

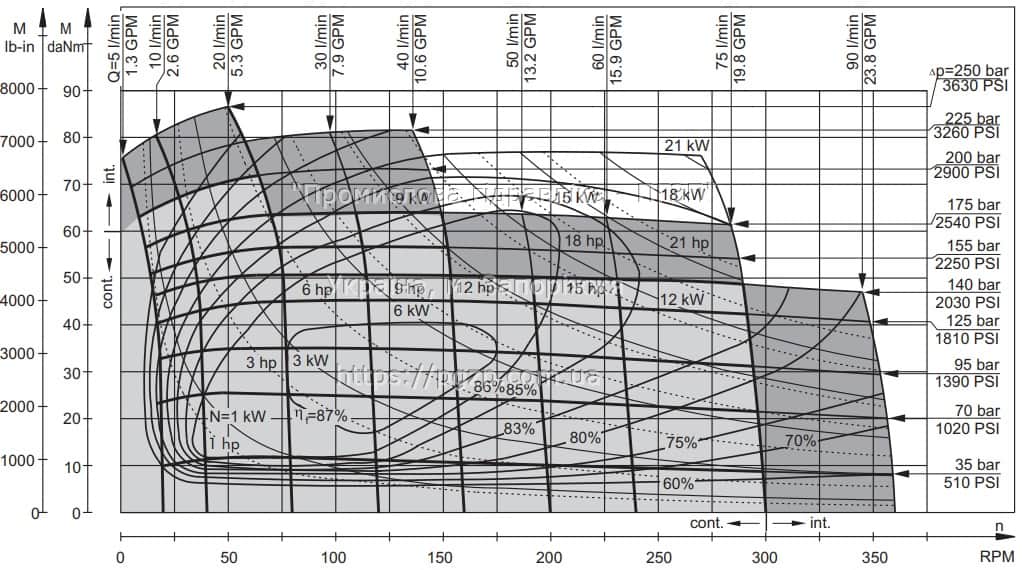

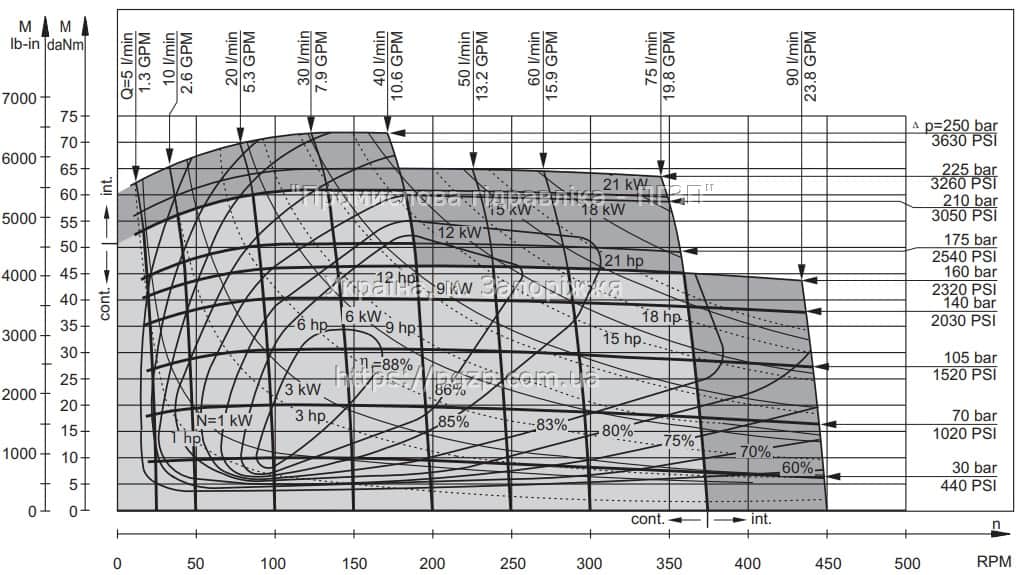

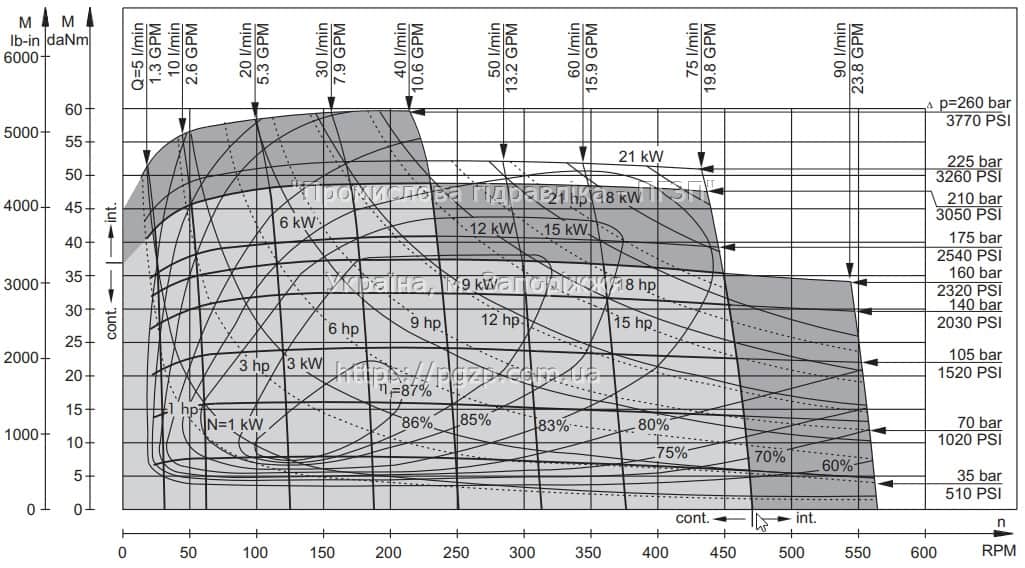

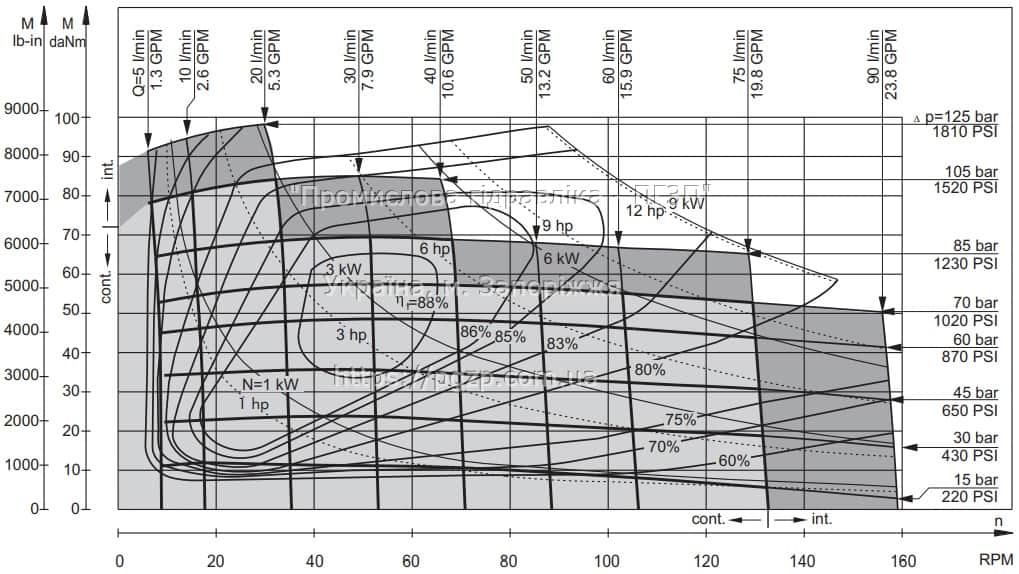

Функциональные графики для гидродвигателей MS/OMS

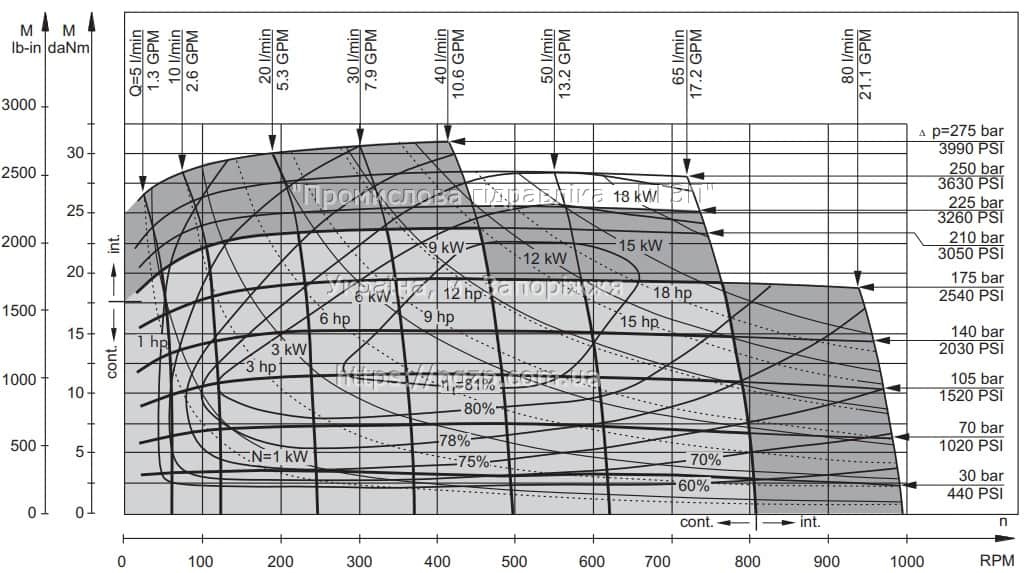

MS80

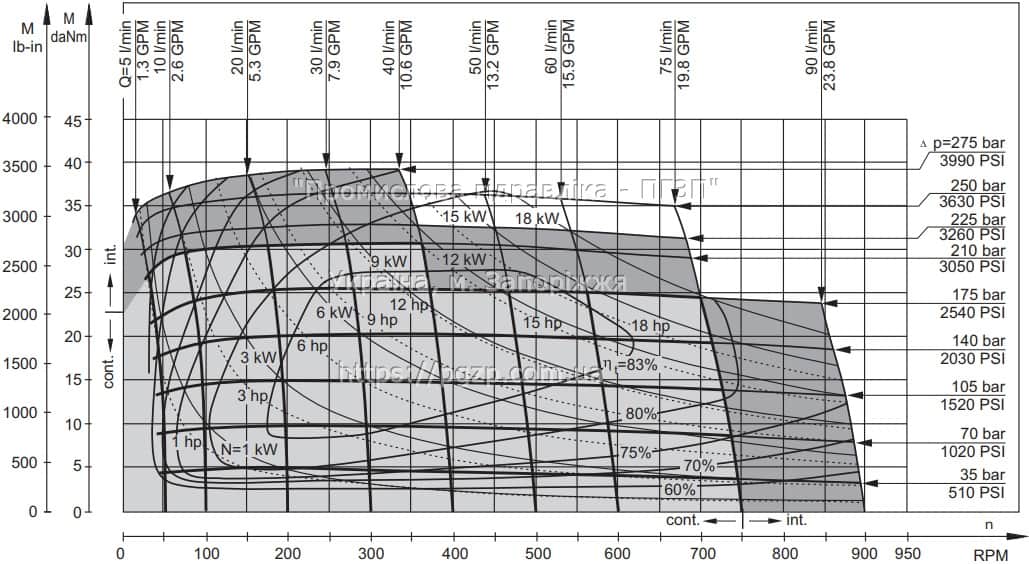

MS100
MS125
MS160
MS200
MS250
MS315
MS400
MS475
MS525
MS565
Купить гидромотор МС/ОМС (M+S Hydraulic/Danfoss) — цена розница, опт, дилерское сотрудничество
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Гидромотор МС/ОМС:
- Гидромотор МС80
- Гидромотор МС100
- Гидромотор МС125
- Гидромотор МС160
- Гидромотор МС200
- Гидромотор МС250
- Гидромотор МС315
- Гидромотор МС400
- Гидромотор МС475
- Гидромотор МС525
- Гидромотор МС565
На складе в наличии есть аналоги производства стран ЕС, Китая, Турции.
Сферы применения гидромоторов серии MS/OMS
Двигатели MS нашли применение в таком оборудовании и машинах:
- конвейеры;
- дробилки;
- погрузчики шнековые;
- металлообрабатывающие станки;
- дорожно-строительные машины;
- снегоуборочная техника;
- пескоразбрасыватели;
- гидравлические лебедки;
- горная техника;
- пищевая промышленность;
- сельскохозяйственные машины;
- специальные автомобили.
Например, мотор MS 315С/4 применяется в деревообрабатывающих станках ЦДС-1100, коммунальных машинах МКСМ-800, комбайнах «Holimer», круглопильных станках СПР-1100, машинах ямочного ремонта Р-310, подметально-уборочных машинах ПУМ-Магистраль, прицепных машинах «ПУМА», раздатчиках кормов КУТ-4, КТП-5, сеялках АУП-18.05, ППФ-25. MS80С/4 устанавливается в автоподъемники АПТ-22, АПТ-28, автогудронаторы СКД-100, СД-203, СД-205, загрузчики семян ЗС-000, комбайны Русь, КЗС-3, дорожные машины ЭД-405, коммунальные машины МКСМ-800, КО-512, КО-514, КО-560, КМ-600С, подметально-уборочные машины Пума, ПУМ-Магистраль.
