Гідромотори серії MS являють собою героторні агрегати із середніми частотою обертів та потужністю, призначені для середніх навантажень.

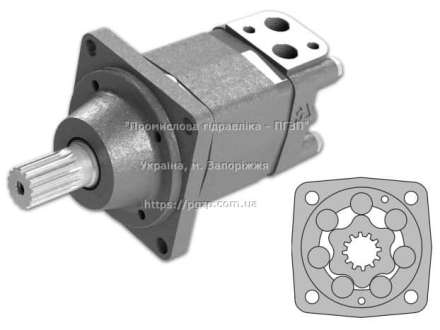

Героторні гідромотори серії MS/OMS/МГП. Особливості, характеристики та застосування
Крутний момент на валу утворюється завдяки дії сили потоку робочої рідини на героторну пару. В якості розподільчого елемента у них використовується сідельний клапан. Він витримує значні перепади тиску, виключає витоки і має невеликі механічні втрати. Мотори з клапанним розподільником виявляють свою ефективність при підвищених рівнях тиску і мають відмінну здатність до пуску. Гідромотори MS оснащені роликогераторною парою, яка знижує місцеву напругу, підвищує ресурс та ефективність двигуна, дозволяючи йому працювати до 2000 годин при максимальних навантаженнях.
Гідромотори MS виробляються компанією M+S Hydraulic за ліцензією Sauer Danfoss, тому вони — повний аналог моторів OMS, але при цьому мають нижчу ціну. MS також є гарною заміною моторам МГП.
Гідромотор МС/ОМС/МГП: особливості
- Клапан дисковий, ролерний.
- Фланець із кріпленням.
- Двигун з барабанним гальмом.
- Підключення тахометра.
- Датчик швидкості.
- Бічні та задні порти.
- Вали циліндричні, шліцеві та конічні.
- Порти SAE, метричні та BSPP.
Двигуни MS виробляються з овальними і квадратними кріпильними фланцями з двома або чотирма отворами. В опції W передбачений посилений фланець з підшипником, який дозволяє встановлювати двигуни на ступицю колеса або барабан лебідки так, що радіальне навантаження діє ближче до підшипників двигуна. Це забезпечує найкраще використання несучої здатності.
Також є модифікації моторів з барабанним гальмом.
Сполучні порти в моторах цієї серії можуть бути збоку або ззаду (моделі з опцією E, наприклад MSE200C/4). Різьблення для підключення — метричне, BSPP або SAE.
Гідромотори стандартної комплектації представлені моделями МS400C/4, МS250С/4, МS200С/4, МS160C/4, МS 100С/4 і мають фланець на 4 болти типу SAE A-4, циліндричний вал ø32 під шпонку A10x8x45, бічні приєднувальні порти з різьбленням 1/2″.

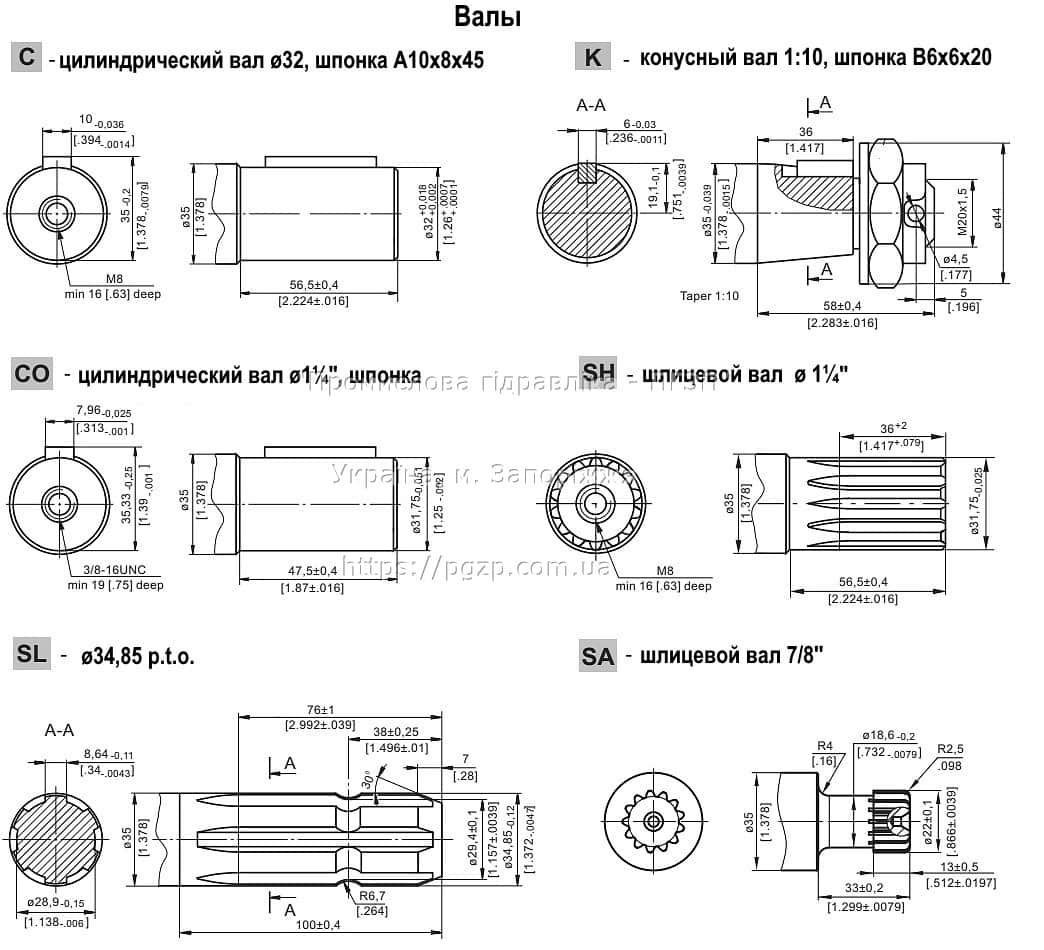

Гідродвигуни MS також виготовляються з іншими валами:
- циліндричний вал ø1¼” під шпонку (опція CO);
- конусний вал ø35, 1:10, шпонка B6x6x20 (опція K);
- шліцевий вал ø1¼” (опція SH);
- шліцевий вал 7/8″-13T (опція SA);
- вал ø34,85 p.t.o. (опція SL).
Є можливість підключити до двигуна тахометр, а також доступні двигуни із вбудованим індуктивним датчиком швидкості. Вихідний сигнал є стандартизованим сигналом напруги, який можна використовувати для управління швидкістю двигуна. Установка датчика швидкості не впливає на крутний момент і радіальне навантаження.
Технічні характеристики геролерних гідромоторів MS
Швидкість обертання валу двигунів даної серії може досягати 1000 об/хв, а крутний момент — 990 Нм. Макс. робочий об’єм — 564,9 см3.
| Макс. робочий об’єм, см3 | 564,9 |
| Макс. швидкість обертання, об/хв | 1000 |
| Макс. крутний момент, Н·м | номінальний — 850, короткочасний — 990 |
| Макс. Потужність, кВт | 23 |
| Макс. перепад тиску, Бар | номінальний — 210, короткочасний — 275 |
| Макс. витрата робочої рідини, л/хв | 90 |
| Мін. швидкість обертання, об/хв | 5 |
| Допустимі навантаження на вал, Н | 5000 |
| Робоча рідина | Олива на мінеральній основі – HLP (DIN 51524) або HM (ISO 6743/4) |
| Діапазон температур, °С | -40÷140 |
| Оптимальний діапазон в’язкості, мм²/с | 20 ÷ 75 |
| Фільтрування | ISO code 20/16 (мін. тонкість фільтрації 25 мікрон) |
Кампанія M+S Hydraulic виробляє гідромотори MS наступних типорозмірів: 80, 100, 125, 160, 200, 250, 315, 400, 475, 525, 565. У таблиці представлені їх індивідуальні характеристики.
| Код | Робочий об’єм, см3 | Макс. швидкість, об/хв | Крутний момент, Н·м | Потужність, кВт | Робочий тиск, Бар | Витрата робочої рідини, л/хв | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| номінальн. | короткочасн. | номінальн. | короткочасн. | номінальн. | короткочасн. | номінальн. | короткочасн. | номінальн. | короткочасн. | ||
| MS 80 | 80,5 | 810 | 1000 | 240 | 310 | 15,5 | 19,5 | 230 | 295 | 65 | 80 |
| MS 100 | 100 | 750 | 900 | 305 | 390 | 18 | 22,8 | 230 | 295 | 75 | 90 |
| MS 125 | 125,7 | 600 | 720 | 375 | 490 | 18 | 22,5 | 230 | 295 | 75 | 90 |
| MS 160 | 159,7 | 470 | 560 | 490 | 600 | 16,5 | 23 | 230 | 295 | 75 | 90 |
| MS 200 | 200 | 375 | 450 | 610 | 720 | 16,5 | 22 | 230 | 295 | 75 | 90 |
| MS 250 | 250 | 300 | 360 | 720 | 870 | 14,5 | 18 | 230 | 295 | 75 | 90 |
| MS 315 | 314,9 | 240 | 290 | 825 | 1000 | 15,7 | 17 | 230 | 295 | 75 | 90 |
| MS 400 | 397 | 190 | 230 | 865 | 990 | 11 | 12,5 | 230 | 295 | 75 | 90 |
| MS 475 | 474,6 | 160 | 190 | 850 | 990 | 8,4 | 11,3 | 230 | 295 | 75 | 90 |
| MS 525 | 522,7 | 145 | 175 | 850 | 990 | 7,6 | 10,4 | 230 | 295 | 75 | 90 |
| MS 565 | 564,9 | 130 | 160 | 850 | 990 | 6,9 | 9,6 | 230 | 295 | 75 | 90 |

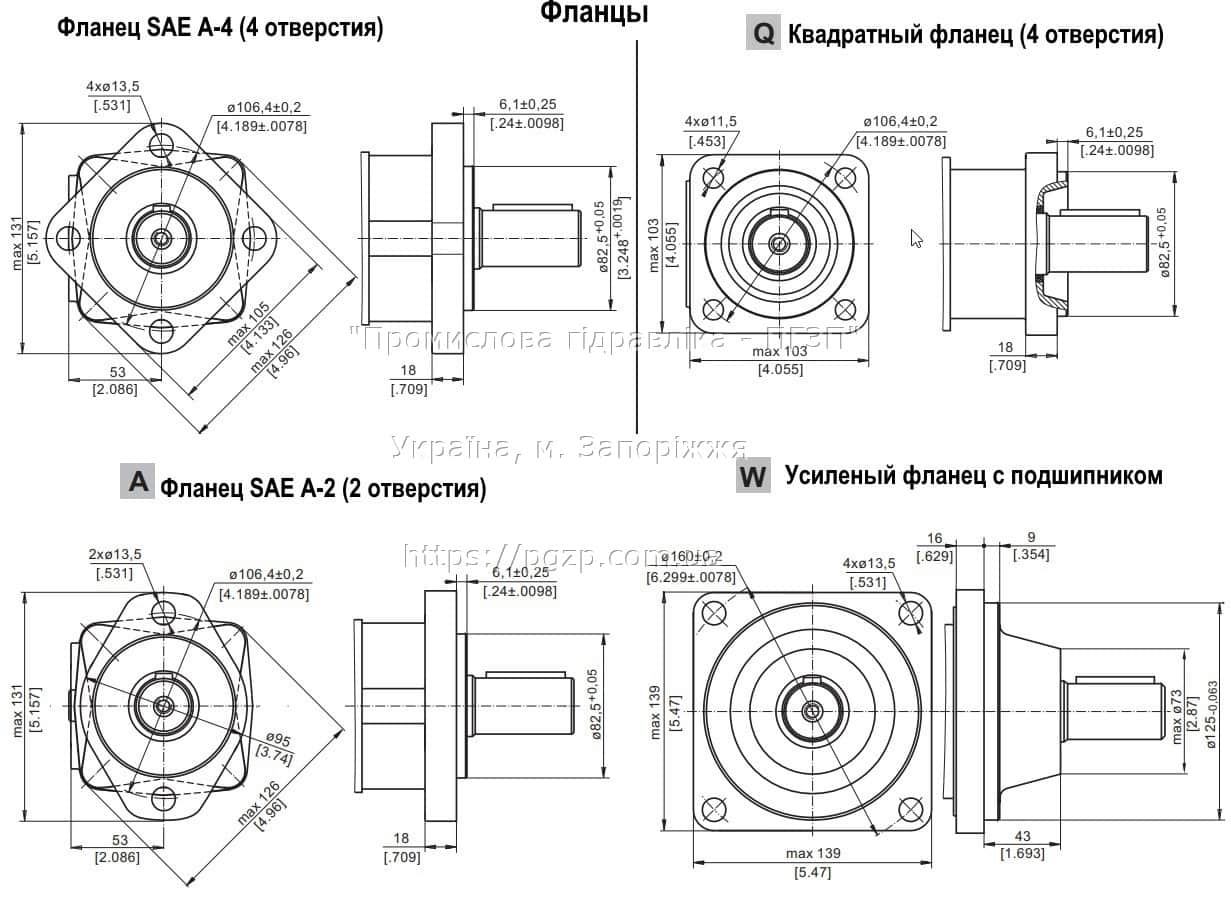

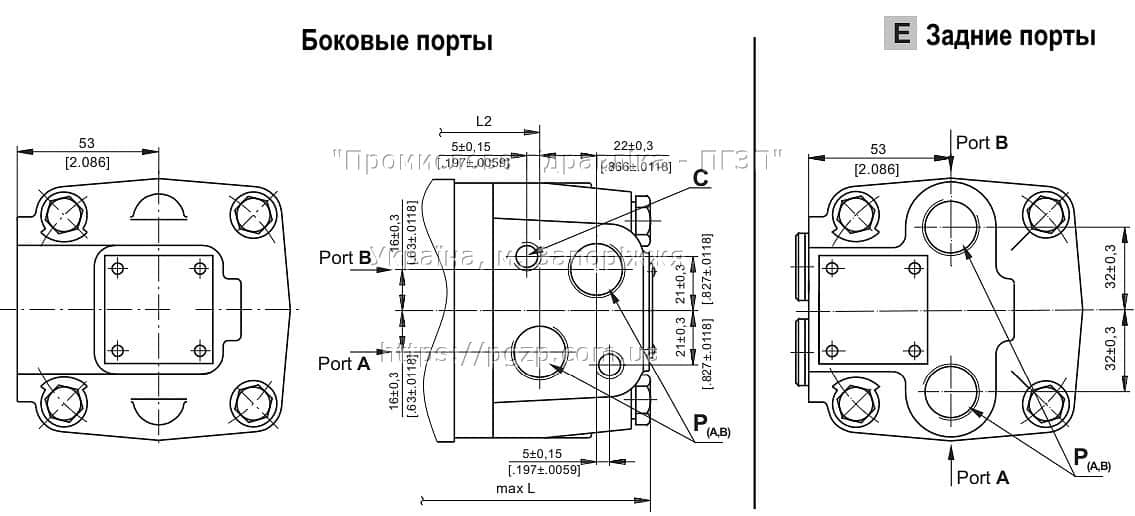

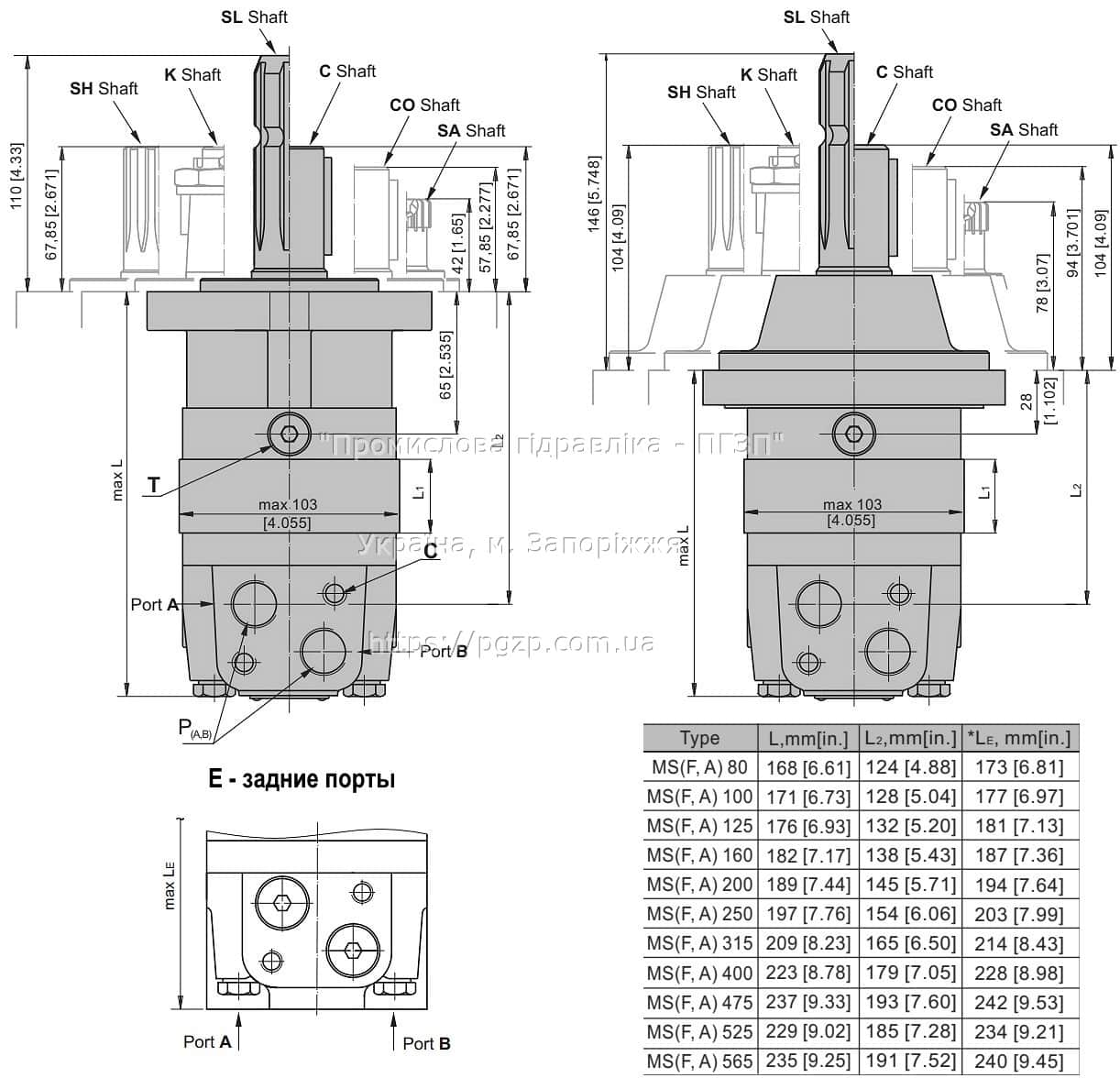

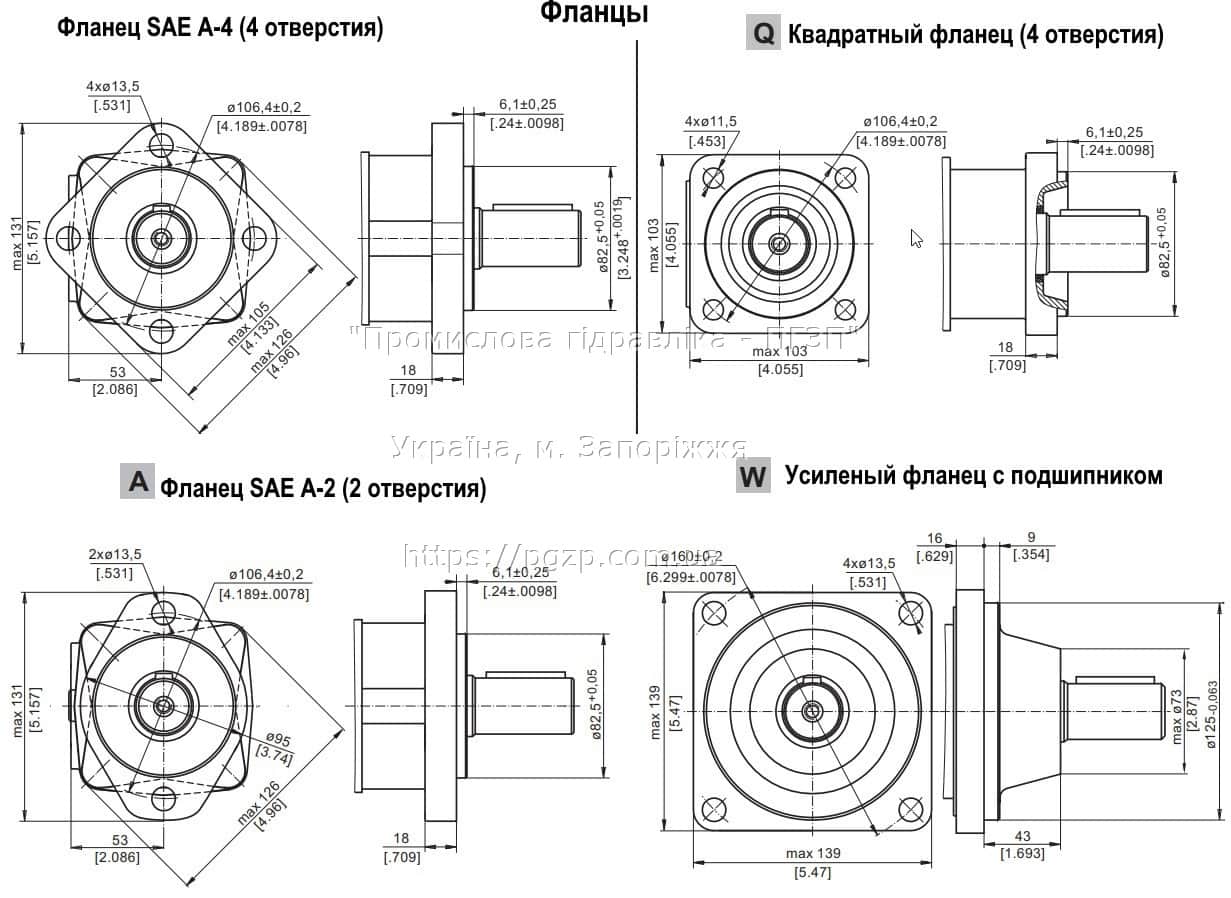

Габаритні та приєднувальні розміри MS/OMS/МГП

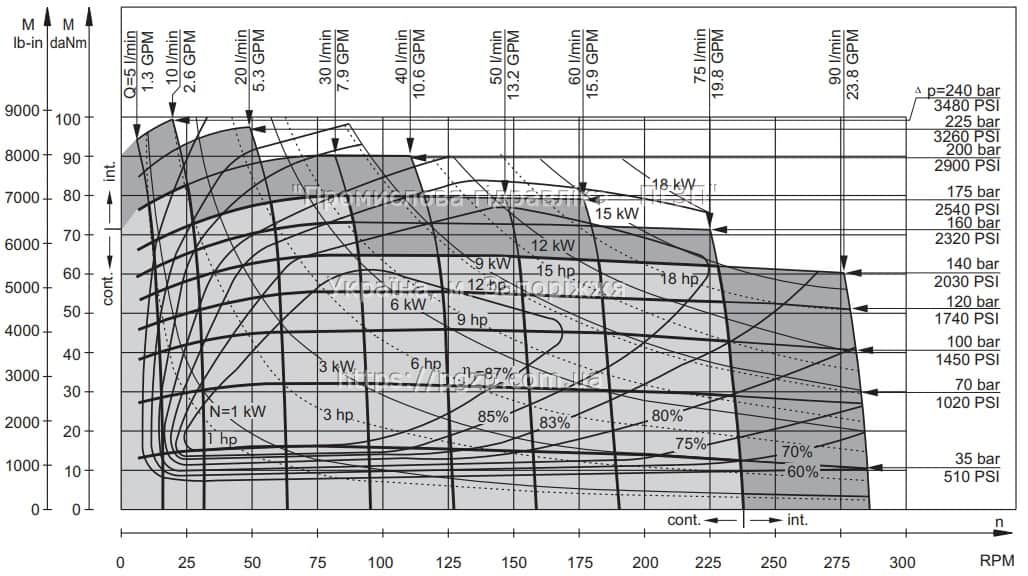

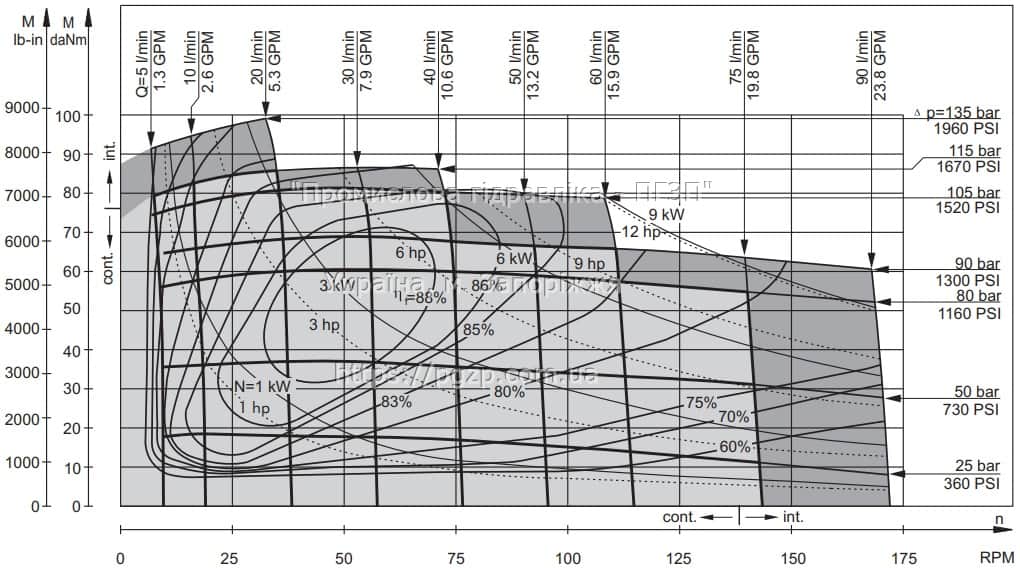

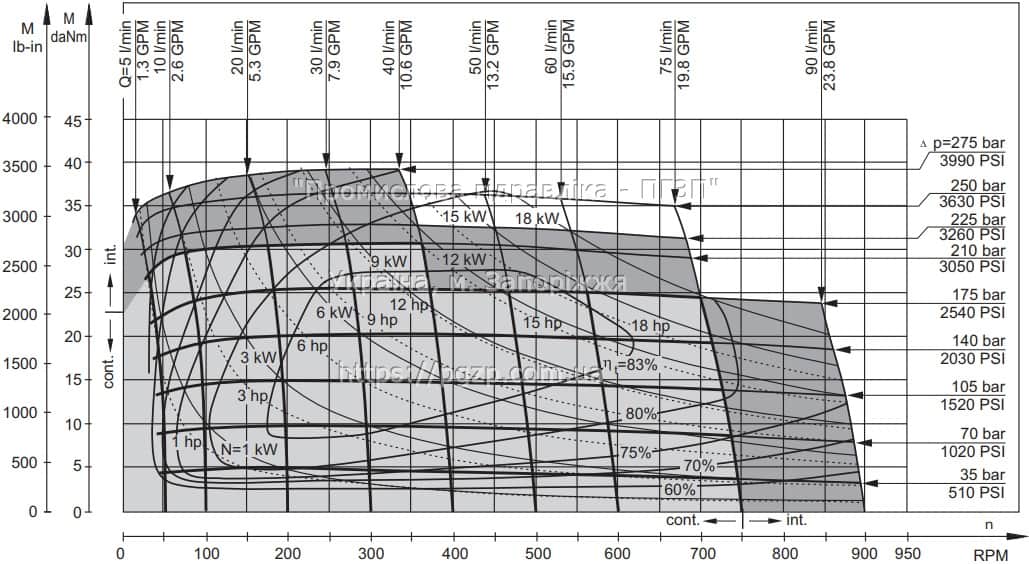

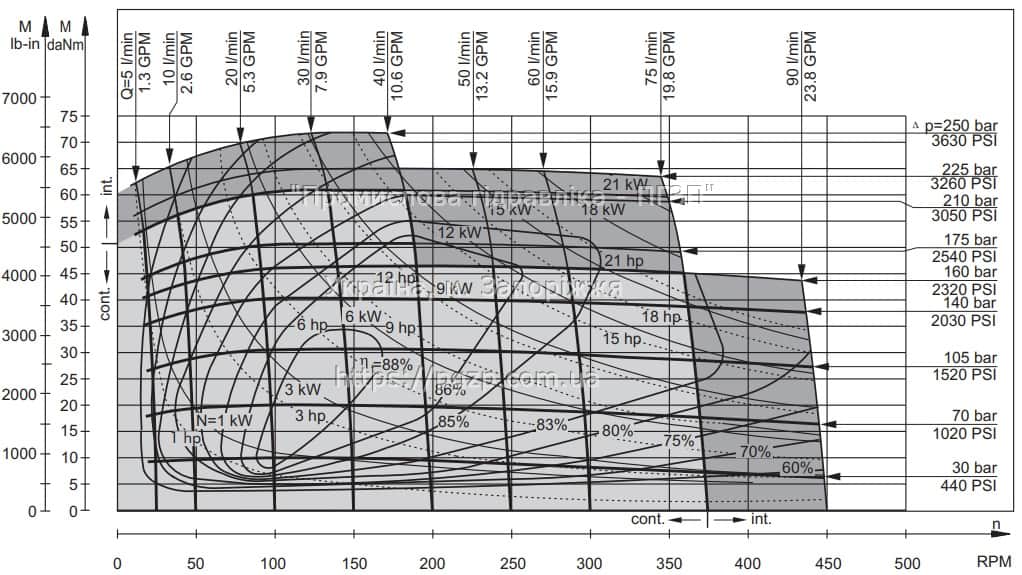

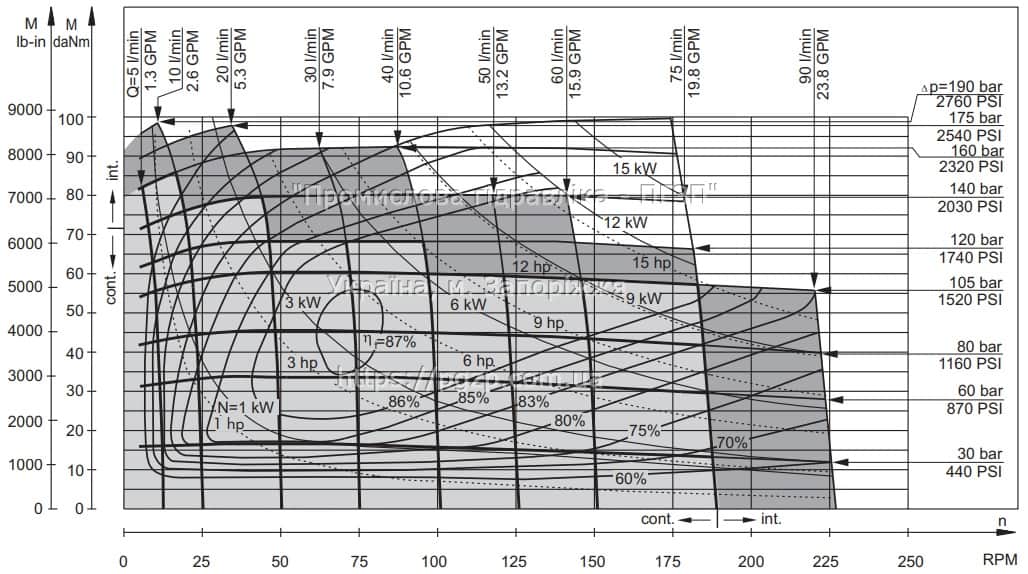

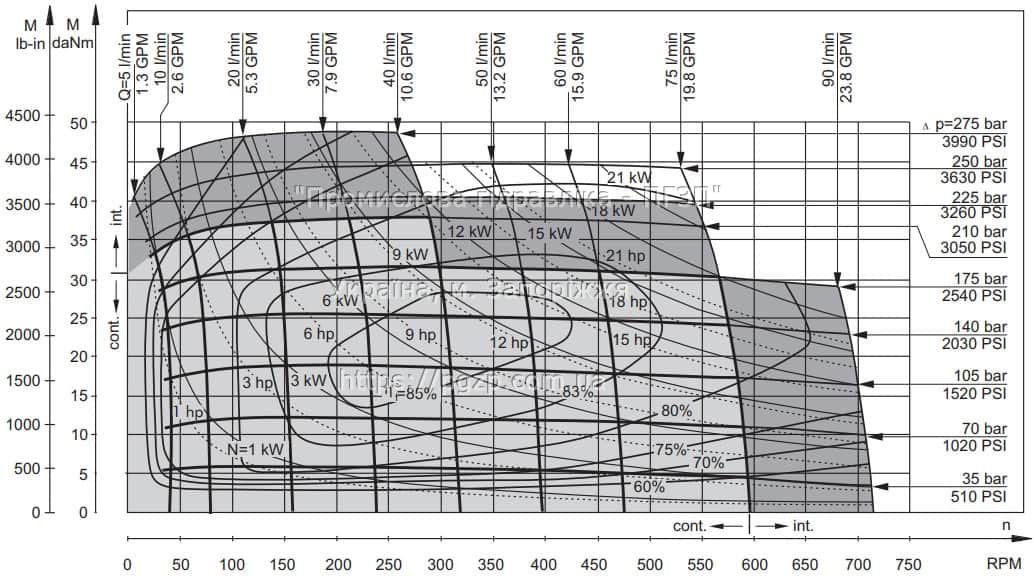

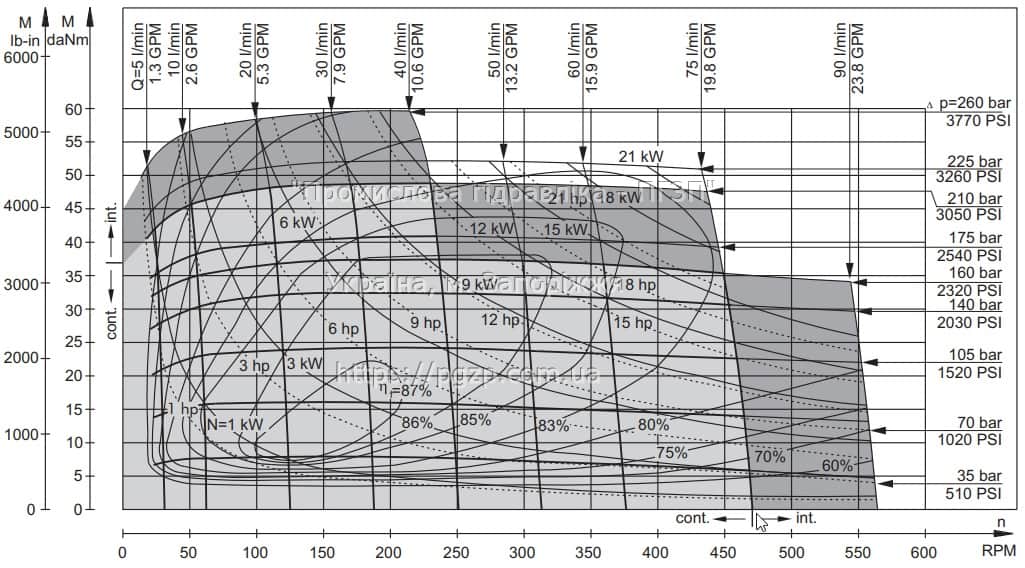

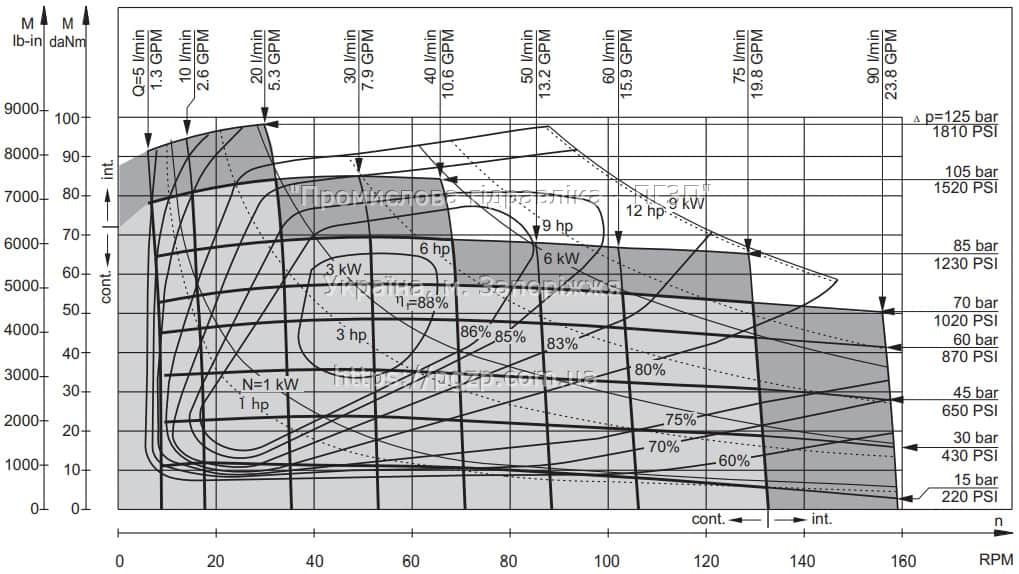

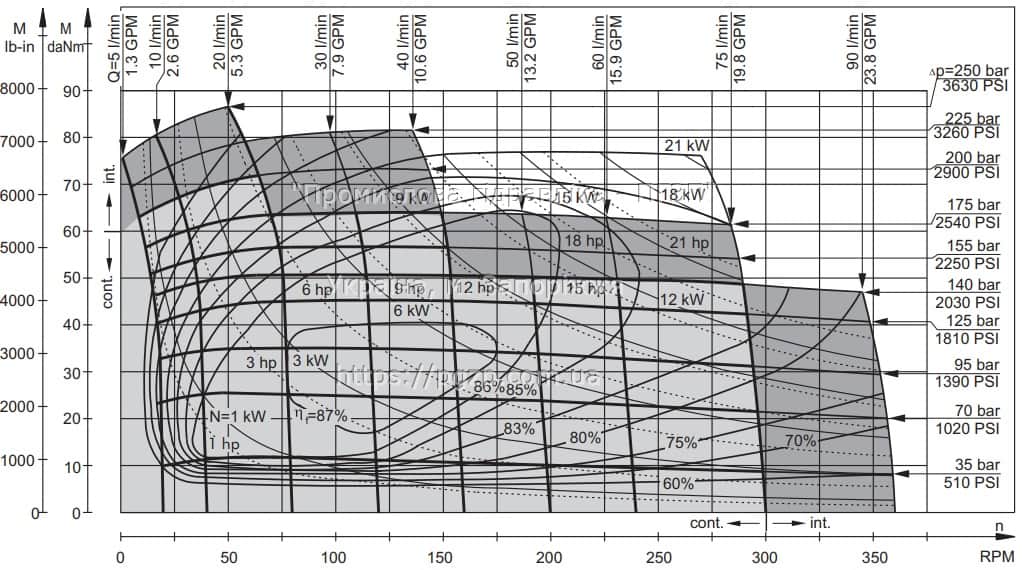

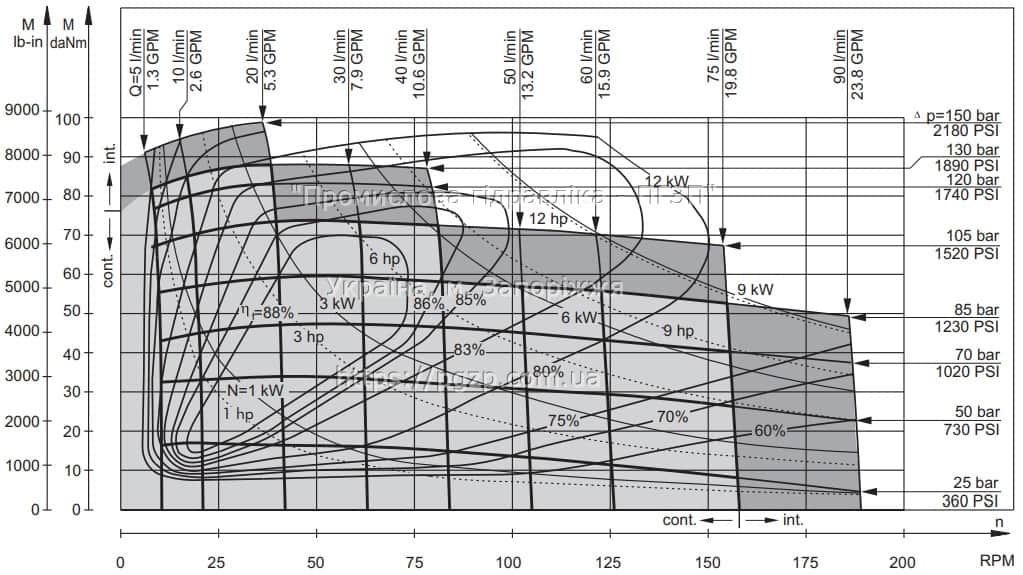

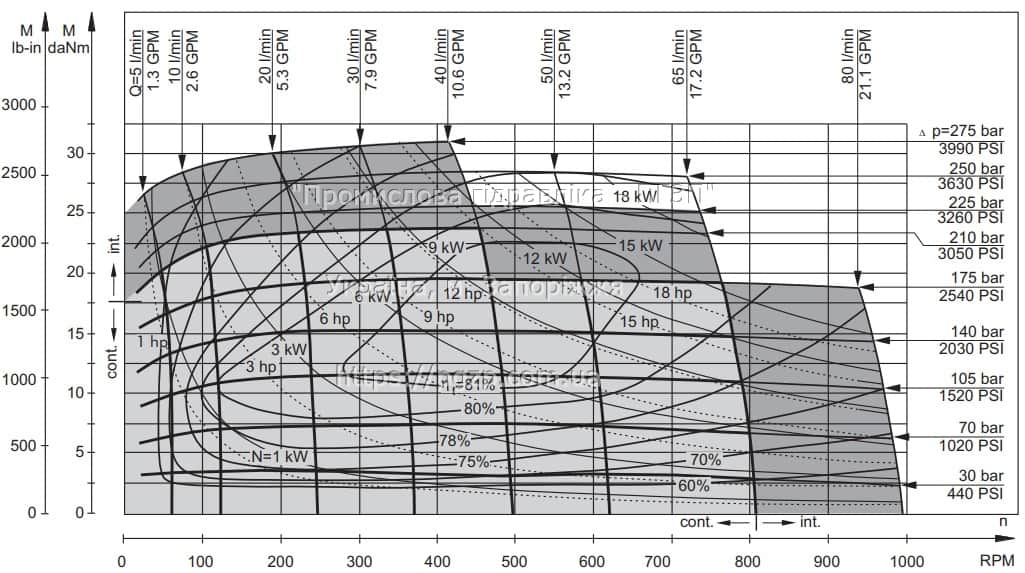

Функціональні графіки для гідродвигунів MS/OMS/МГП
MS80
MS100
MS125
MS160
MS200
MS250
MS315
MS400
MS475
MS525
MS565
Купити гідромотор МС/ОМС/МГП (M+S Hydraulic/Danfoss) – ціна роздріб, опт, дилерська співпраця
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Гідромотор МС/ОМС/МГП:
- Гідромотор МС80 (МГП 80)
- Гідромотор МС100 (МГП 100)
- Гідромотор МС125 (МГП 125)
- Гідромотор МС160 (МГП 160)
- Гідромотор МС200 (МГП 200)
- Гідромотор МС250 (МГП 250)
- Гідромотор МС315 (МГП 315)
- Гідромотор МС400 (МГП 400)
- Гідромотор МС475 (МГП 475)
- Гідромотор МС525 (МГП 525)
- Гідромотор МС565 (МГП 565)
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:
Сфери застосування гідромоторів серії MS/OMS
Двигуни MS знайшли застосування в такому обладнанні та машинах:
- конвеєри;
- дробарки;
- навантажувачі шнекові;
- металообробні верстати;
- дорожньо-будівельні машини;
- снігоприбиральна техніка;
- піскорозкидувачі;
- гідравлічні лебідки;
- гірнича техніка;
- харчова промисловість;
- сільськогосподарські машини;
- спеціальні автомобілі.
Наприклад, мотор MS 315С/4 застосовується в деревообробних верстатах ЦДС-1100, комунальних машинах МКСМ-800, комбайнах «Holimer», круглопильних верстатах СПР-1100, машинах ямкового ремонту Р-310, підмітально-прибиральних машинах ПУМ-Магістраль, причіпних машинах ПУМА, роздавачах кормів КУТ-4, КТП-5, сівалки АУП-18.05, ППФ-25. MS80С/4 встановлюється в автопідйомники АПТ-22, АПТ-28, автогудронатори СКД-100, СД-203, СД-205, завантажувачі насіння ЗС-000, комбайни Русь, КЗС-3, дорожні машини ЕД-405, комунальні машини МКСМ-800, КО-512, КО-514, КО-560, КМ-600С, підмітально-прибиральні машини Пума, ПУМ-Магістраль.
