Гідравлічний фільтр — це невід’ємна частина будь-якої гідравлічної системи, що забезпечує її надійну та довговічну роботу.

Основна функція фільтра — очищення робочої рідини від різних забруднень, таких як бруд, пил, механічні забруднення, продукти зношування та інші домішки. Цей пристрій не тільки продовжує термін служби обладнання, а й підвищує його продуктивність. Завдяки фільтрації покращується якість роботи всієї системи, знижується ризик виникнення аварій та збільшується термін служби гідравлічних магістралей та арматури.

У цій статті будуть розглянуті основні типи гідравлічних фільтрів, їх будова, принцип роботи.

Дізнаємося більше про напірні фільтри виробництва MP Filtri, їх конструкції, особливості та технічні характеристики.

Фільтри для гідравліки: будова, принцип дії та типи

Основні елементи фільтра гідросистеми

Фільтр складається з таких частин:

Корпус. Виготовляється з різних матеріалів (нержавіюча сталь, сталь, чавун, пластик, алюміній), вибір яких залежить від конкретних умов експлуатації гідросистеми та типу масла, що використовується.
Фільтруючий елемент. Є змінним елементом, що затримує забруднення. Матеріал елемента, що фільтрує, може бути різним: целюлоза, неорганічне волокно, нержавіюча сталь, папір. Фільтруючі елементи бувають одноразовими та багаторазовими. Для багаторазових елементів застосовується очищення в ультразвуковій ванні.
Індикатор забруднення. Дозволяє контролювати ступінь забруднення фільтруючого елемента. Існують електричні, візуальні та комбіновані індикатори.
Перепускний клапан (байпас). Служить для захисту фільтроелементу від пошкоджень у разі його сильного забруднення. Коли тиск на елементі, що фільтрує, досягає певного значення (тиск спрацьовування), перепускний клапан відкривається, і частина рідини проходить повз фільтр, запобігаючи його руйнування. Тиск спрацьовування клапана залежить від типу та характеристик фільтруючого елемента.

Принцип роботи фільтруючого пристрою

Забруднена робоча рідина надходить у фільтр, де проходить через елемент, що фільтрує. Забруднення затримуються на поверхні елемента, а очищена рідина виходить із фільтра. Коли фільтруючий елемент забивається, тиск на ньому підвищується, що призводить до спрацювання перепускного клапана. Індикатор забруднення сигналізує про необхідність заміни або очищення фільтруючого елемента.

Види масляних фільтрів

Існує безліч різних типів гідравлічних фільтрів, що відрізняються за конструкцією, матеріалом, ступенем очищення, місцем монтажу та іншими параметрами.

Фільтри можуть встановлюватися в різних точках гідравлічної системи: на всмоктуванні, на нагнітання, на сливі. Залежно від місця встановлення вони поділяються на:

Напірні фільтри. Забезпечують тонке очищення робочої рідини від частинок до 3 мкм. Встановлюються на лінії подачі перед електричними клапанами, витримують високий тиск та широкий температурний діапазон. Фільтруючий елемент із неорганічного волокна забезпечує високу пропускну здатність.
Всмоктують фільтри. Очищають рідину від грубих домішок. Встановлюються у баку або перед гідроприводом. Фільтруючі елементи із сітки, неорганічного волокна або целюлози затримують частинки від 5 до 25 мкм.
Зливні фільтри. Очищають рідину від дрібних частинок перед поверненням у бак. Встановлюються у кришці бака та працюють при мінімальному тиску. Часто використовують парні установки для безперервної роботи.
Фільтри-сапуни. Захищають робочу рідину у баку від забруднення повітрям.

Купити гідравлічний напірний фільтр промисловий – ціна в Україні: роздріб, опт, дилерське співробітництво

FHM0061SAG1A10HP01 (Тиск: 320 бар., Літраж: 12 літрів)
FHM0061SAG2A10HP01 (Тиск: 320 бар., Літраж: 12)
FHM0102SAG1A10HP01 (320 бар., 27 літрів)
FHM0102SAG2A10HP01 (320 бар., 27 літрів)
FMM0501BADA10NP01 (420 бар., 80 літрів)
FMM0502BADA10NP03 (420 бар., 87 літрів)
FMM0503BADA10NP01 (420 бар., 100 літрів)
FHP0651BAG1A10NP01 (420 бар., 55 літрів)
FHP0652BAG2A10NP01 (420 бар., 70 літрів)
FHP0653BAG1A10NP01 (420 бар., 100 літрів)
FHP1351BAG1A10NP01 (420 бар., 110 літрів)
FHP1352BAG1A10NP01 (420 бар., 138 літрів)
FHP1353BAG2A10NP01 (420 бар., 170 літрів)
FHP3201BAG1A10NP01 (420 бар., 230 літрів)
FHP3202BAG2A10NP01 (420 бар., 365 літрів)
FHP3203BAG2A10NP01 (420 бар., 410 літрів)
FMP0392BAA6A10NP01 (110 бар., 39 літрів)
FMP0651BAG1A10NP01 (320 бар., 48 літрів)
FMP0652BAG2A10NP01 (320 бар., 60 літрів)
FMP0653BAG1A10NP01 (320 бар., 79 літрів)
FMP1351BAG1A10NP01 (320 бар., 120 літрів)
FMP1352BAG2A25NP01 (320 бар., 148 літрів)
FMP1352BAG1A10NP01 (320 бар., 148 літрів)
FMP1353BAG2A10NP01 (320 бар., 170 літрів)
FMP1353SAG2A16HP03 (320 бар., 178 літрів)
FMP3201BAG1A10NP01 (320 бар., 230 літрів)
FMP3202BAG2A10NP01 (320 бар., 376 літрів)
FMP3203BAG2A10NP01 (320 бар., 427 літрів)

Покажчики забруднення, заглушки:

Вказівник забруднення DV500 візуальний (OMT)
Вказівник DE500 візуально-електронний (OMT)
Заглушка T2H – для напірного фільтра

Напірний фільтроелемент

8HP0113A10AHP01
8HP0392A10ANP01
8HP0501A10ANP01
8HP0502A03ANP01
8HP0502A06ANP01
8HP0502A10ANP01
8HP0503A10ANP01
8HP0504A10ANP01
8HP0651A10ANP01
8HP0652A10ANP01
8HP0653A10ANP01
8HP1351A10ANP01
8HP1352A10ANP01
8HP1353A10ANP01
8HP1353A16AHP01
8HP3201A10ANP01
8HP3202A10ANP01
8HP3203A10ANP01

У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!

Надаємо гарантію на наше обладнання: 1 рік.

МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!

Фільтри MP Filtri гідравлічні напірні:

Фільтри MP Filtri серії FHB, FHP, FMP, FMM, LMP110;
Фільтруючі елементи MP Filtri;
Фільтроелементи HP для фільтрів FHP;
Фільтруючі елементи HP 039 напірних фільтрів FMP 039;
Фільтроелементи HP050 для фільтрів FMM;
Фільтруючі елементи CU110 для фільтрів серії LMP.

На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.

Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.

Зателефонувати нам:

Фільтри магістралі нагнітання MP Filtri

MP Filtri — компанія з 60-річним досвідом, що спеціалізується на виробництві гідравлічних компонентів, фільтрів та фільтраційних систем. Компанія є лідером на ринку завдяки високій якості продукції, інноваційним рішенням та увазі до потреб клієнтів. Продукція MP Filtri сертифікована за стандартами ISO 9001 та ISO 14001. Кожен виріб, створений MP, є результатом глибоких досліджень та розробок.

Далі розглянемо напірні фільтри MPFiltri наступних серій: FHB, FHP, FMM, FMP, LMP.

Фільтри MP Filtri серії FHB

FHB — це серія фільтрів магістралі нагнітання для захисту компонентів гідросистеми високого тиску промислового обладнання та мобільних машин.

Вони безпосередньо підключаються до боків розподільника за допомогою фланцевого з’єднання.

Монтаж вертикальний.

Виробляються наступні типорозміри: FHB050, FHB065, FHB135, FHB320 різної довжини (від 1 до 5).

Застосовуються в гідросистемах з максимальним робочим тиском до 32 МПа та витратою від 20 до 485 л/хв.

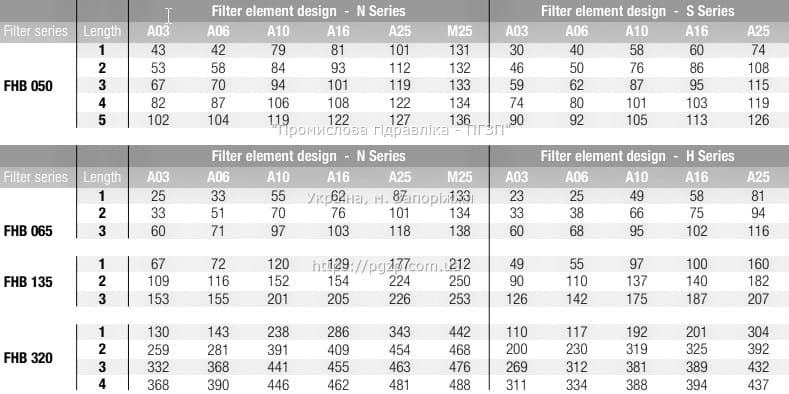

Пропускна здатність фільтрів FHB, л/хв.

Для цієї лінійки доступні такі опції:

перепускний клапан для скидання надмірного перепаду тиску на фільтруючому елементі;
зворотний клапан захисту системи від зворотного потоку;
фільтруючий елемент типу «N», для використання з фільтрами, з перепускним клапаном;
фільтр.елемент типу «H», для використання з фільтрами, не забезпеченими перепускним клапаном;
фільтруючий елемент «S» із зовнішньою опорою для захисту фільтроелементу від зворотного тиску, викликаного зворотним клапаном у фільтрах, не забезпечених перепускним клапаном;
візуальні, електричні та електронні диференціальні індикатори засмічення;
фільтруючі елементи з неорганічного мікроволокна з тонкістю фільтрації від 3 до 25 µm або з дротяної сітки 25 µm.

Габаритні розміри даних фільтрів наведено нижче.

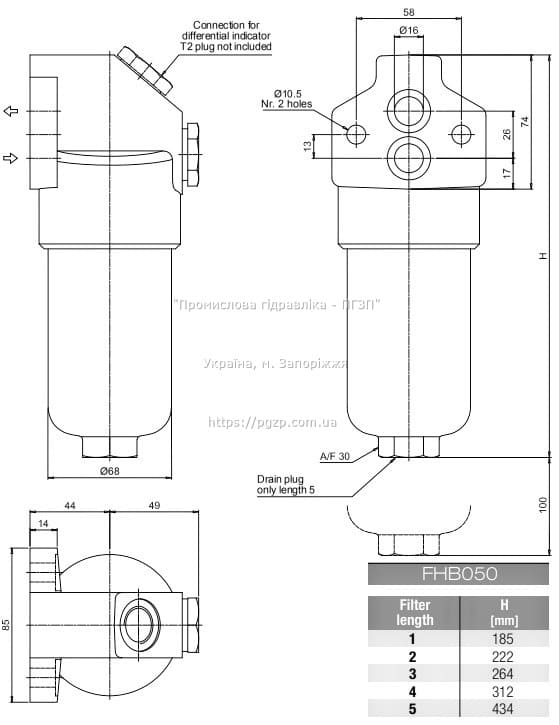

FHB 050

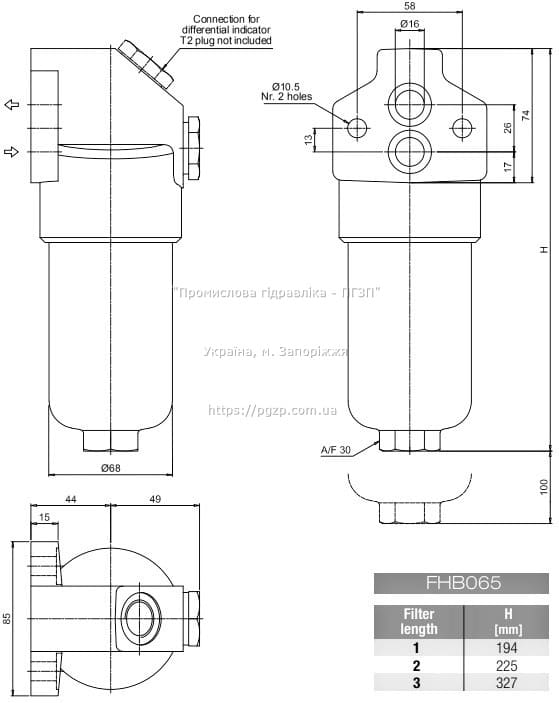

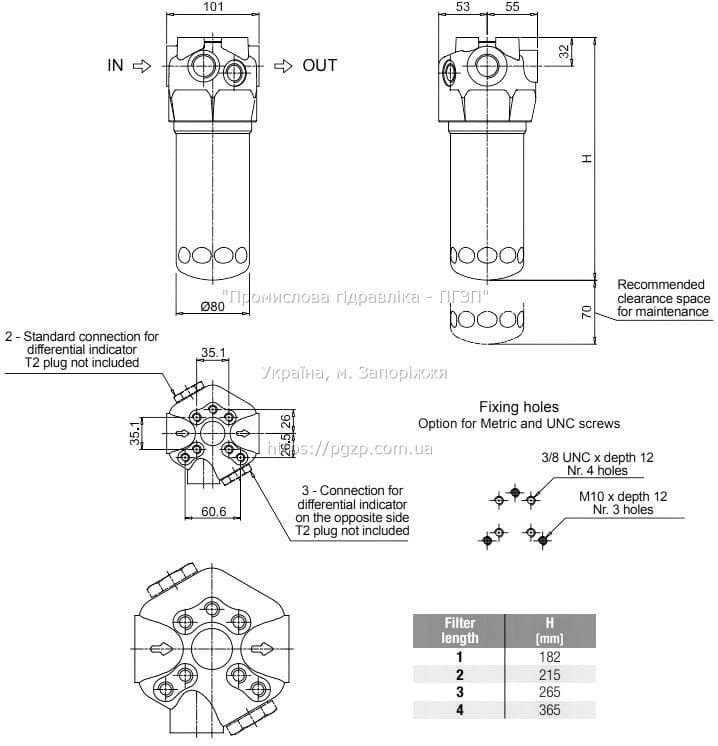

FHB 065

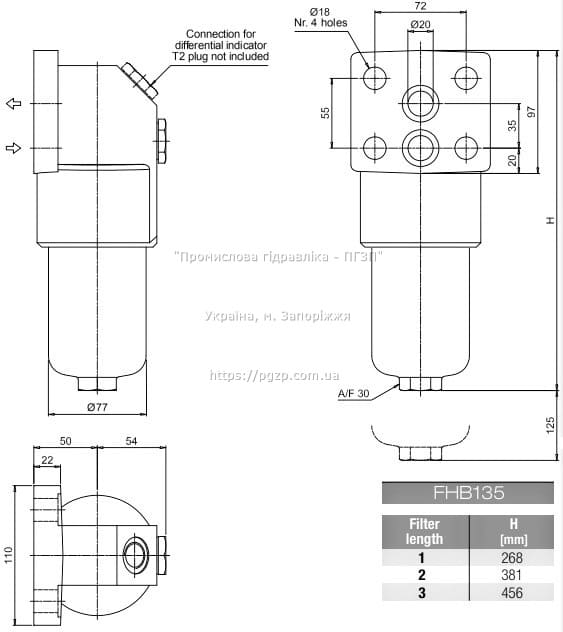

FHB 135

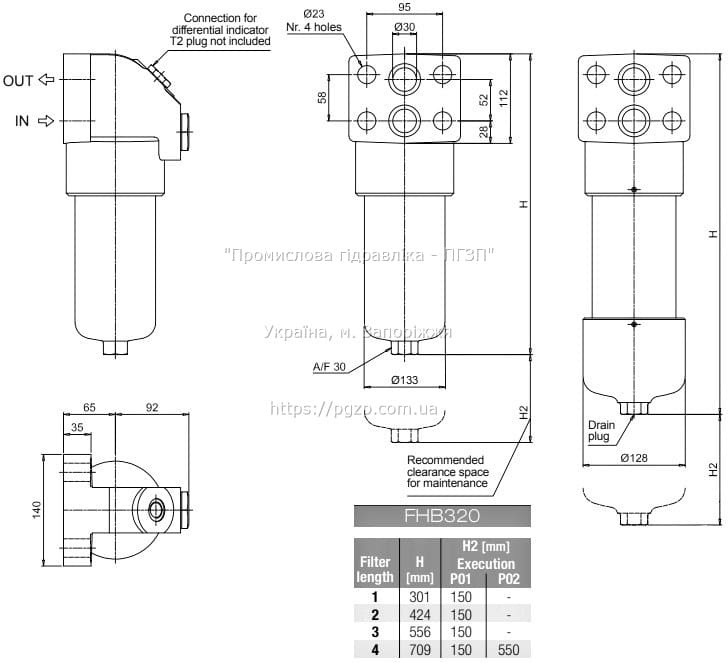

FHB 320

Фільтри напірні серії FHP

FHP — це серія універсальних фільтрів типу In-line для захисту компонентів гідросистем високого тиску у промисловому обладнанні та мобільній техніці.

Вони безпосередньо підключаються до ліній системи через гідравлічні фітинги.

Встановлення вертикальне.

Призначені для максимального робочого тиску до 42 МПа та витрати від 3 до 630 л/хв.

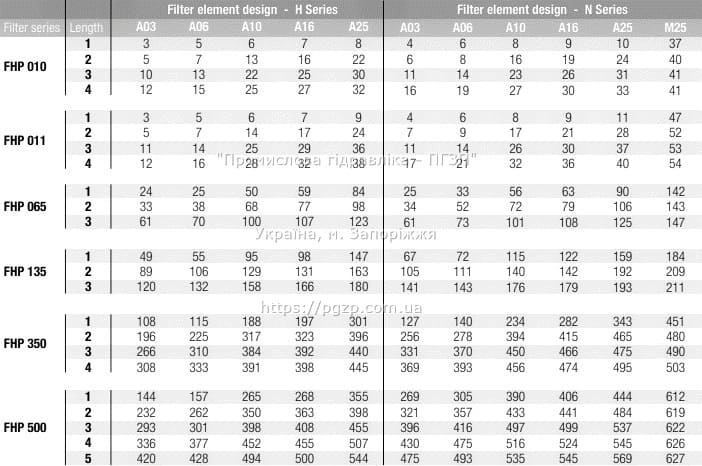

Пропускна здатність фільтрів FHP, л/хв.

Для цієї лінійки доступні функції:

з’єднання з внутрішнім різьбленням до 1 1/2” та фланцеві з’єднання до 2”;
перепускний клапан, щоб скинути надмірне падіння тиску на фільтруючому матеріалі;
зворотний клапан, щоб захистити систему від зворотного потоку;
клапан зворотного потоку, щоб забезпечити двонаправлений потік через корпус фільтра. Зворотний потік не фільтрується;
фільтруючий елемент типу «N» для використання з фільтрами, оснащеними перепускним клапаном;
фільтроелемент «H», для використання з фільтрами, не оснащеними перепускним клапаном;
фільтруючий елемент «R» із зовнішньою опорою «R» для захисту фільтруючого елемента від зворотного тиску, викликаного зворотним клапаном або зворотним потоком у фільтрах, забезпечених перепускним клапаном;
фільтроелемент «S», для захисту фільтруючого елемента від зворотного тиску, викликаного зворотним клапаном або зворотним потоком у фільтрах, не оснащених перепускним клапаном;
візуальні, електричні та електронні диференціальні індикатори засмічення;
фільтруючі елементи з неорганічної мікрофібри з тонкістю фільтрації від 3 до 25 µm або з дротяної сітки 25 µm.

Дана серія фільтрів випускається різної довжини у таких типорозмірах: FHP 010, FHP 011, FHP 065, FHP 135, FHP 350-351, FHP 500.

Габаритно-приєднувальні розміри фільтрів FHP

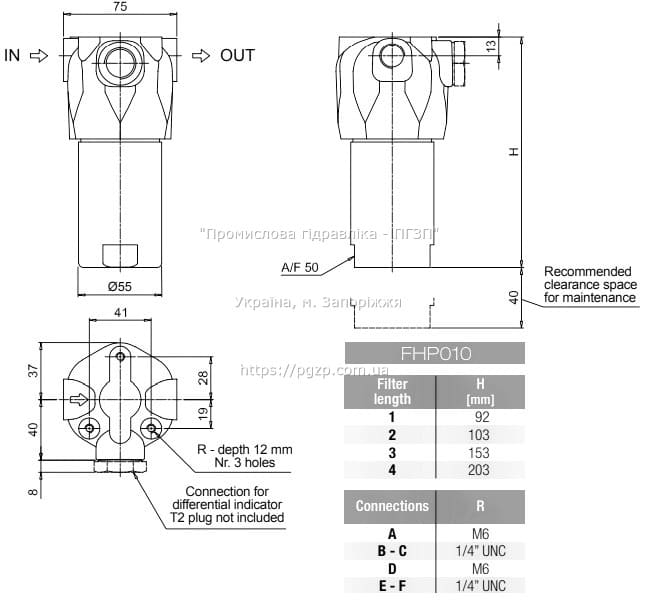

FHP010

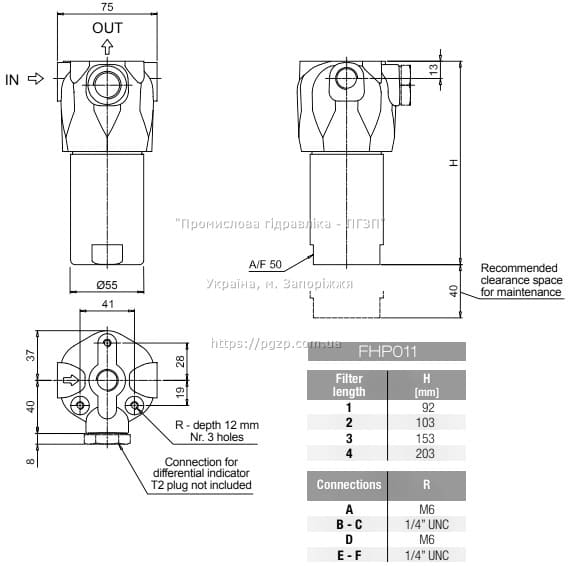

FHP011

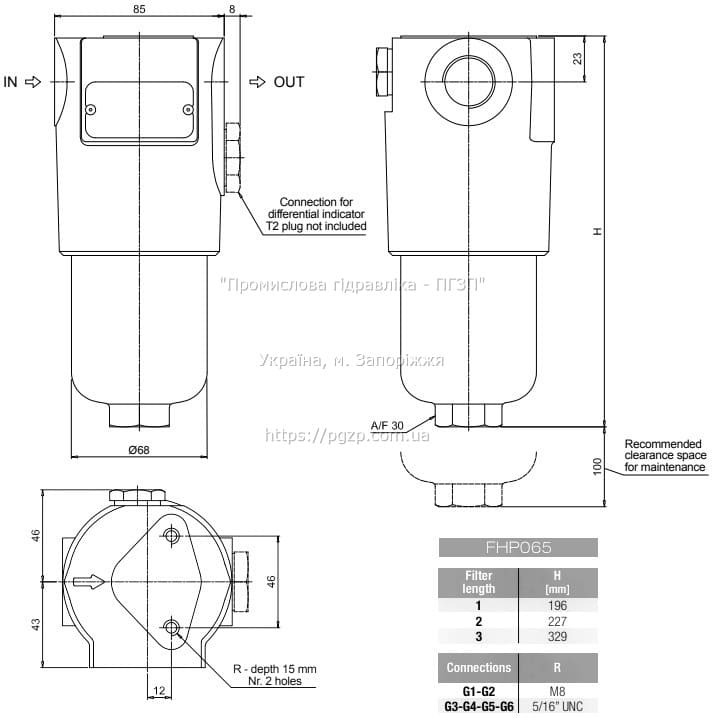

FHP065

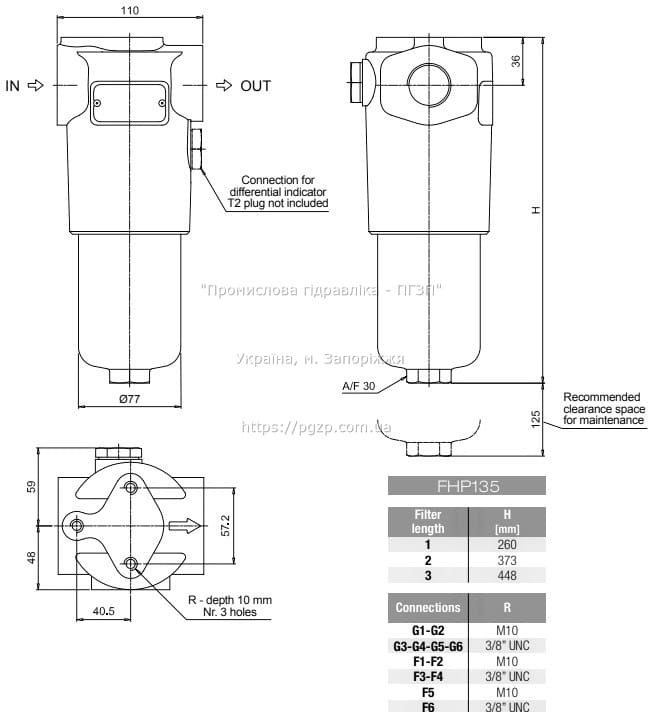

FHP135

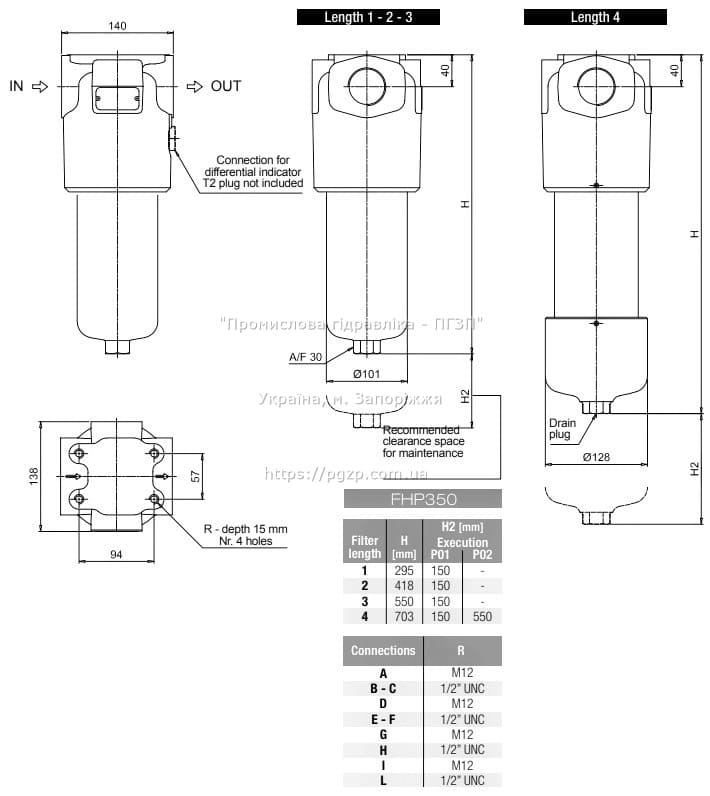

FHP350

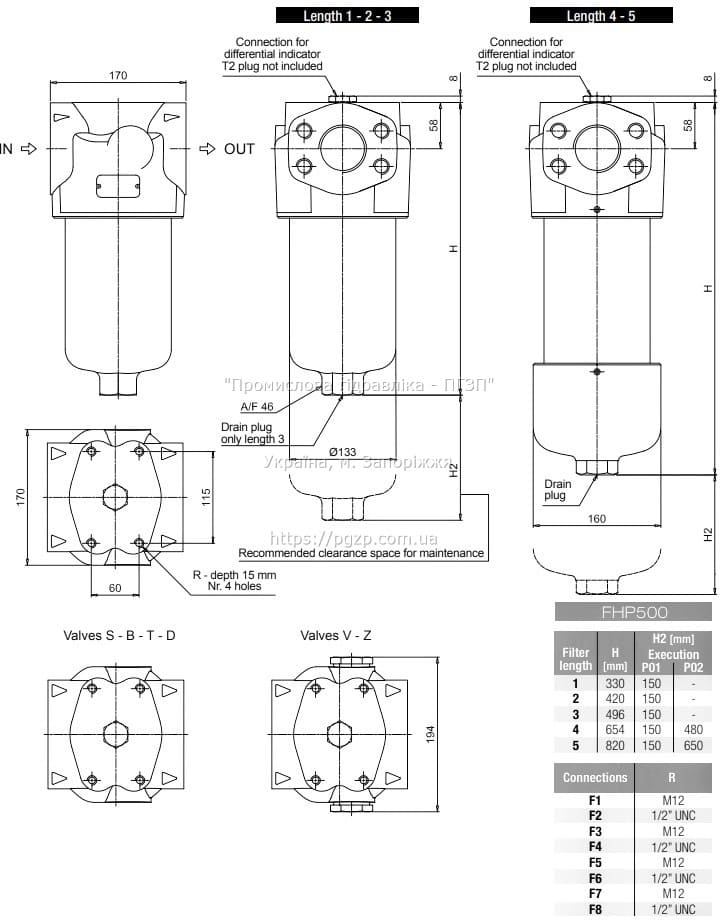

FHP500

Фільтри серії FMP

FMP — це лінійка нагнітальних фільтрів In-line високого (FMP 065, FMP 135, FMP 320) та середнього (FMP 039) тиску, які застосовуються у гідросистемах промислового обладнання та мобільної техніки.

Вони безпосередньо підключаються до ліній системи через гідравлічні фітинги.

Фільтри FMP039 призначені для максимального робочого тиску до 11 МПа та витрати 20-80 л/хв.

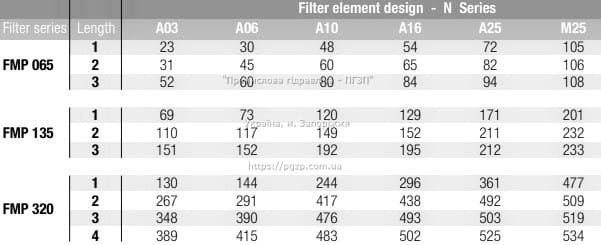

Моделі FMP065, FMP135, FMP320 використовуються при тиску до 32 МПа та витраті 20-500 л/хв. Робоча температура — від -25 °C до +110 °C.

Доступні опції для FMP 065, FMP 135, FMP 320:

з’єднання з внутрішнім різьбленням до 1 1/2” та фланцеві з’єднання до 1 1/2”;
перепускний клапан;
зворотний клапан;
фільтруючий елемент типу “N”, “H”, “R” або “S”;
візуальні, електричні та електронні диференціальні індикатори засмічення.

Для FMP 039 доступні функції:

з’єднання з внутрішнім різьбленням 1/2”;
перепускний клапан;
фільтроелемент з низьким руйнуванням типу «N».

Фільтри серії FMP комплектуються фільтруючими елементами з мікрофібри (3-25 мкм) або металевої сітки (25 мкм).

На малюнках зображені габаритні та приєднувальні розміри фільтрів даної лінійки.

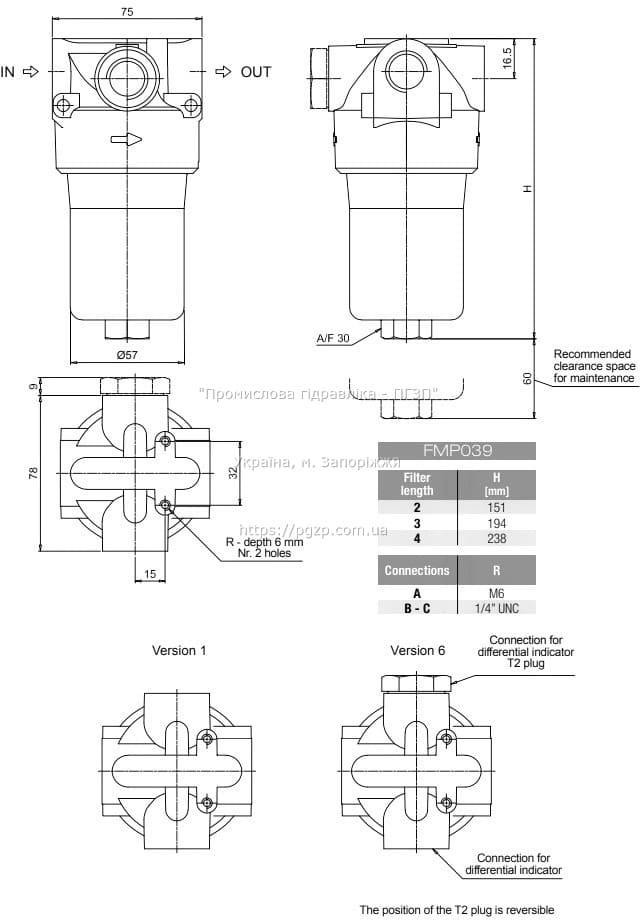

FMP039

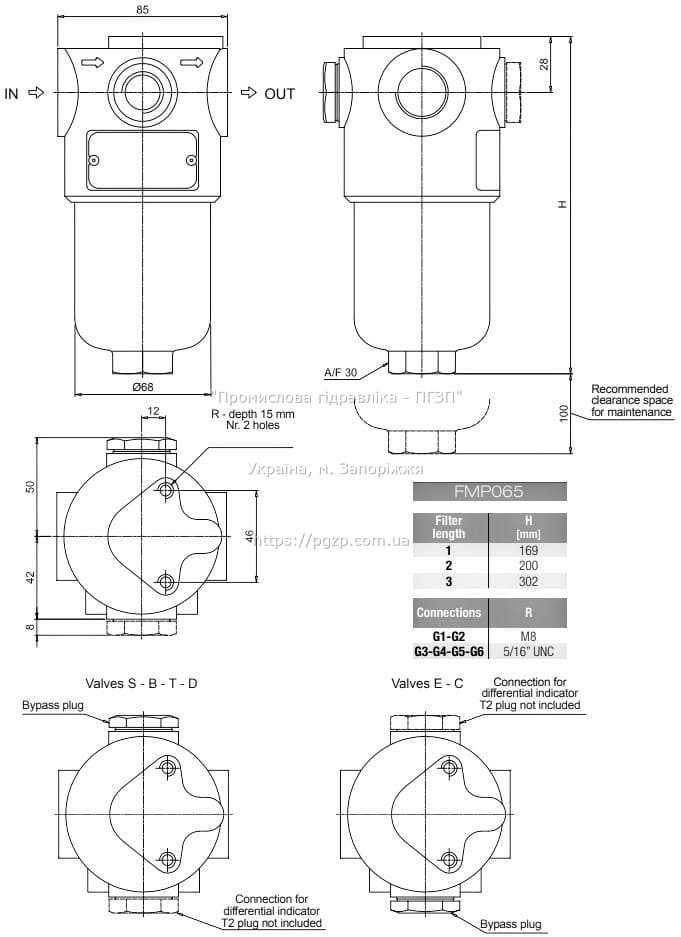

FMP 065

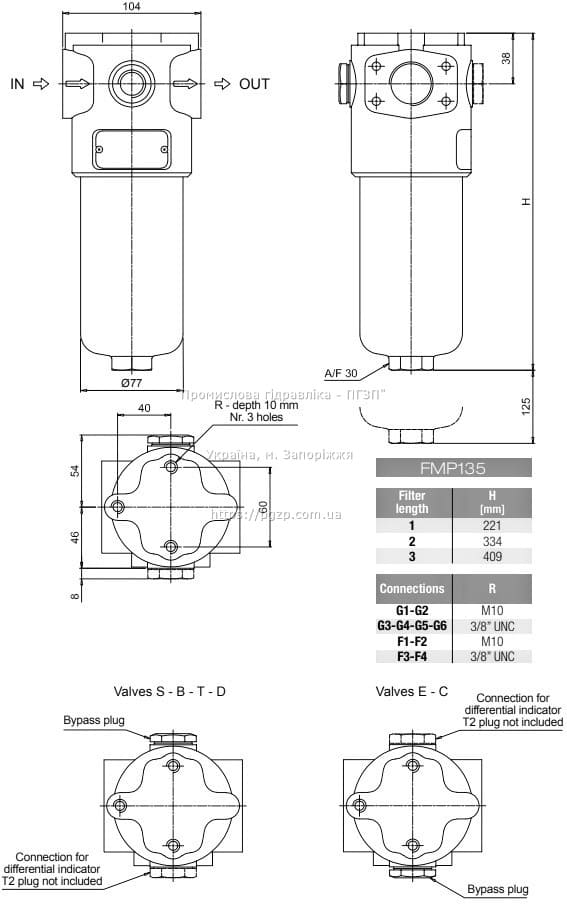

FMP 135

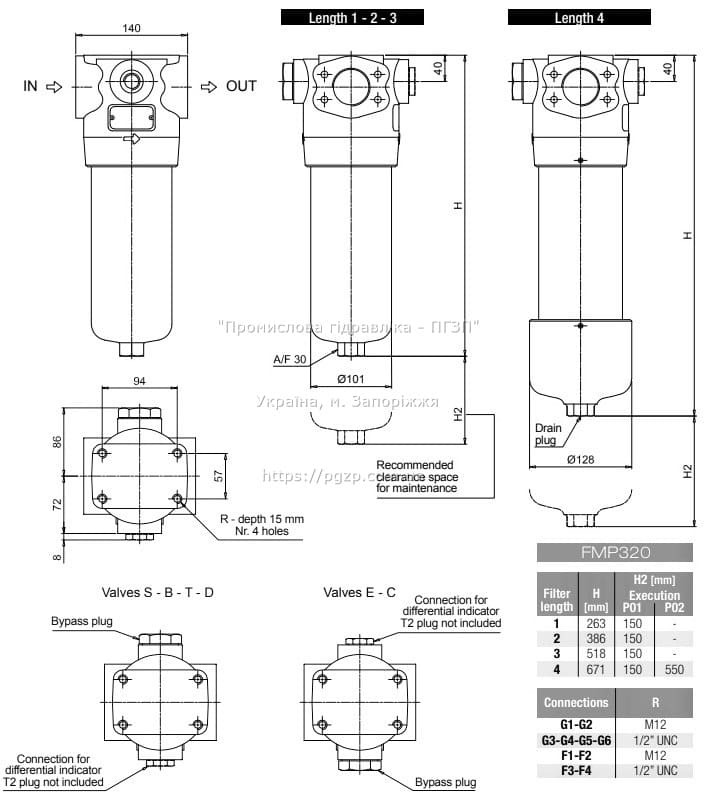

FMP 320

Напірні фільтри лінійки FMM

Фільтри FMM служать для очищення оливи у гідросистемах мобільної техніки.

Вони захищають важливі деталі від забруднень і встановлюються безпосередньо у гідравлічні лінії.

Застосовуються в системах з максимальним робочим тиском до 42 МПа, витратою від 40 до 300 л/хв при температурі -25 – +110 °C

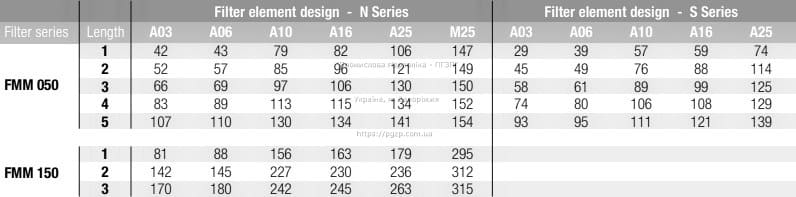

Пропускна здатність фільтрів FMM, л/хв.

Виробляються у таких варіантах:

внутрішні різьбові з’єднання до 1 1/4”;
з перепускним клапаном чи без;
фільтруючий елемент типу “N”, “R” або “S” з тонкістю фільтрації від 3 до 25 µm, виготовлений з мікроволокна або металевої сітки;
візуальні, електричні та електронні диференціальні індикатори засмічення

Габаритно-приєднувальні розміри фільтрів FMM

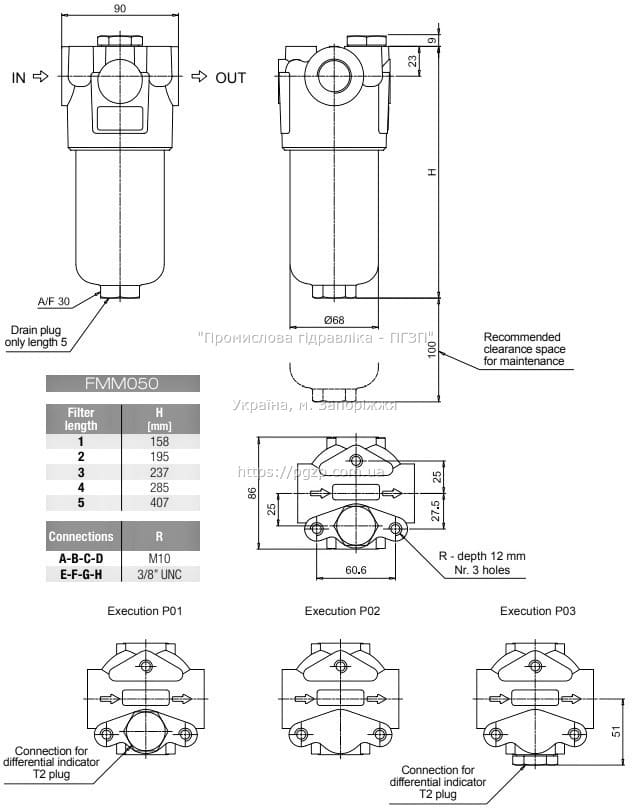

FMM050

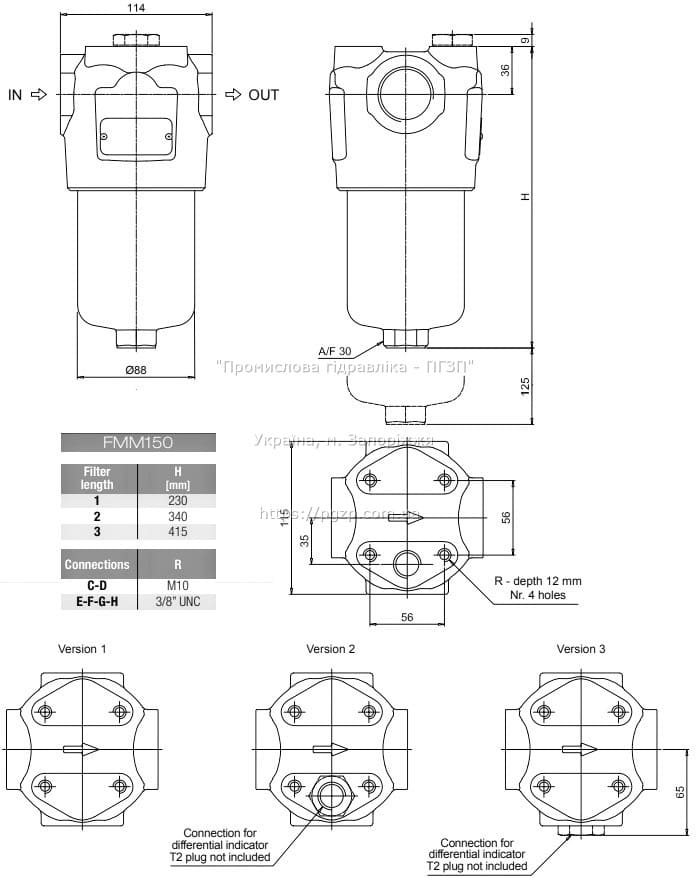

FMM150

Лінійні фільтри серії LMP110

Фільтри серії LMP 110 розроблені для ліній подачі з низьким тиском (80 Бар) та витратою до 175 л/хв у промисловому устаткуванні та мобільній техніці.

Вони безпосередньо підключаються до лінії системи через гідравлічні фітинги.

Матеріали фільтру: головка — алюміній; корпус — забарвлена сталь; перепускний клапан — латунь, алюміній; ущільнення — NBR, FPM.

Мають з’єднання з внутрішнім різьбленням до 1”.

Можуть бути як із перепускним клапаном, так і без нього. Монтаж вертикальний.

Фільтри LMP 110 комплектуються фільтруючим елементом типу «N» з мікрофібри (3, 6, 10, 16, 25 мкм), нержавіючої сітки (25, 60, 90 мкм) або паперу, просоченого смолою (10, 25 мкм).

Пропускна здатність фільтрів LMP110, л/хв.

Габаритно-приєднувальні розміри LMP 110

Фільтруючі елементи MP Filtri для напірних фільтрів

Фільтроелемент — основна частина фільтру, який відповідає за відділення небажаних домішок, частинок або забруднень з рідини.

Він складається з пористого матеріалу, такого як папір, тканина, сітка, спеціальний синтетичний матеріал, який дозволяє очищеній речовині проходити через себе, затримуючи при цьому забруднення.

Форма та розмір фільтруючого елемента можуть змінюватись в залежності від області застосування та необхідного ступеня фільтрації.

Компанія MP Filtri виробляє фільтр.елементи для різних напірних, зливних та всмоктувальних фільтрів.

Зупинимося на картриджах для напірних фільтрів серії FHP, FMP 039, FMM 050.

Фільтроелементи HP для фільтрів FHP

MPFiltri виробляє картриджі HP011, HP065, HP135, HP320, HP500 різної довжини (від 1 до 5) для фільтрів лінійки FHP. Вони виготовляються з неорганічної мікрофібри або дротяної сітки з тонкістю фільтрації 3, 6, 10, 16, 25 µm та 25 µm відповідно. Доступні ущільнення — NBR, FPM.

Виробник пропонує дані фільтроелементи наступних типів:

«N» — ∆p 20 Бар, з низьким ступенем руйнування, призначений для фільтрів, оснащених перепускним клапаном;
«H» — ∆p 210 Бар, з високим ступенем руйнування для використання з фільтрами, не оснащеними перепускним клапаном;
«R» — ∆p 20 Бар, з низьким ступенем руйнування та зовнішньою опорою, призначений для захисту від протитиску, що виникає через зворотний клапан або зворотний потік у фільтрах, оснащених перепускним клапаном;
«S» — ∆p 210 Бар, з високим ступенем руйнування та зовнішньою опорою, який використовується для захисту від протитиску, викликаного зворотним клапаном або зворотним потоком у фільтрі, який не має перепускного клапана.

Фільтруючі елементи HP 039 напірних фільтрів FMP 039

Картриджі HP039 призначені для фільтрів середнього тиску FMP.

Вони забезпечують тонку фільтрацію та підтримує високий рівень чистоти в системі.

Виконуються різної довжини (2, 3 та 4) типу «N» для фільтрів з байпасним клапаном.

Їх виготовляють із неорганічної мікрофібри (3, 6, 10, 16, 25 мкм) або металевої сітки (25 мкм).

Ущільнення, що застосовуються — NBR, FPM.

Фільтроелементи HP050 для фільтрів FMM

Картриджі HP 050 використовуються в напірних фільтрах високого тиску FMM 050.

Доступні фільтроелементи довжиною від 1 до 5.

Вони випускаються трьох типів: N, R, S з мікроволокна або дротяної сітки з тонкістю фільтрації від 3 µm до 25 µm.

Ущільнення використовуються NBR або FPM.

Фільтруючі елементи CU110 для фільтрів серії LMP

Фільтроелементи CU 110 застосовуються для лінійних фільтрів LMP110, LMP112, LMP116, LMP118, LMP119, LMP120, LMP122.

Вони виготовляються одного типу — «N» з мікроволокна, металевої сітки або мікрокартону.

Ущільнення застосовуються NBR чи FPM.

Доступна тонкість фільтрації для елементів з мікрофібри — 3, 6, 10, 16, 25 µm, сітчастих фільтрів — 25, 60 та 90 µm, паперових — 10, 25 мкм.

Висновок

Напірні фільтри MP Filtri серій FHB, FHP, FMM, FMP і LMP є високоефективним рішенням для захисту гідравлічних систем від забруднень. Їхні конструктивні особливості, широкий діапазон пропускної здатності та можливість підбору фільтруючих елементів під різні робочі умови роблять їх незамінними компонентами у промисловому обладнанні та мобільних машинах.

Фільтруючі елементи, які використовуються у цих фільтрах, забезпечують тонкість фільтрації відповідно до встановлених стандартів, дозволяючи ефективно видаляти навіть найдрібніші частинки забруднень. Це сприяє не лише продовженню терміну служби гідравлічних компонентів, а й покращенню загальної продуктивності системи.
