Героторні гідромотори MM/OMM

Гідромотори серії ММ, які виготовляє компанія M+S Hydraulic за ліцензією Sauer Danfoss, належать до категорії героторних (орбітальних) моторів. Ці двигуни є аналогом гідромоторів OMM від Danfoss.

Героторні гідромотори MM/OMM. Особливості, характеристики, застосування

Їх принцип роботи полягає у обертанні внутрішньої шестерні (ротора) усередині нерухомої зовнішньої шестерні (статора). Внутрішній ротор передає крутний момент, який створюється під тиском гідравлічного масла, що надходить в мотор, і цей момент потім передається через вихідний вал мотора.

Орбітальні мотори мають високий стартовий момент і постійний крутний момент на виході в широкому діапазоні швидкостей.

Гідравлічні двигуни MM — це реверсивні високооборотні пристрої малої потужності та призначені для використання при середніх тисках та постійних навантаженнях.

У цих моделях для управління потоком в якості розподільного клапана використовується вбудований у вихідний вал золотник. Він спирається на гідродинамічні підшипники, які мають тривалий термін служби під час роботи в межах допустимих навантажень.

По конструкції качаючого вузла, ці мотори відносяться до героторних і мають зуби з круговим профілем.

Особливості двигунів ММ

Золотниковий клапан, геротор.
З фланцем чи без фланця.
Бічні та задні порти.
Серія із клапанами тиску.
Прямі та шліцьові вали.
Метричні порти та порти BSPP.
Датчик швидкості.

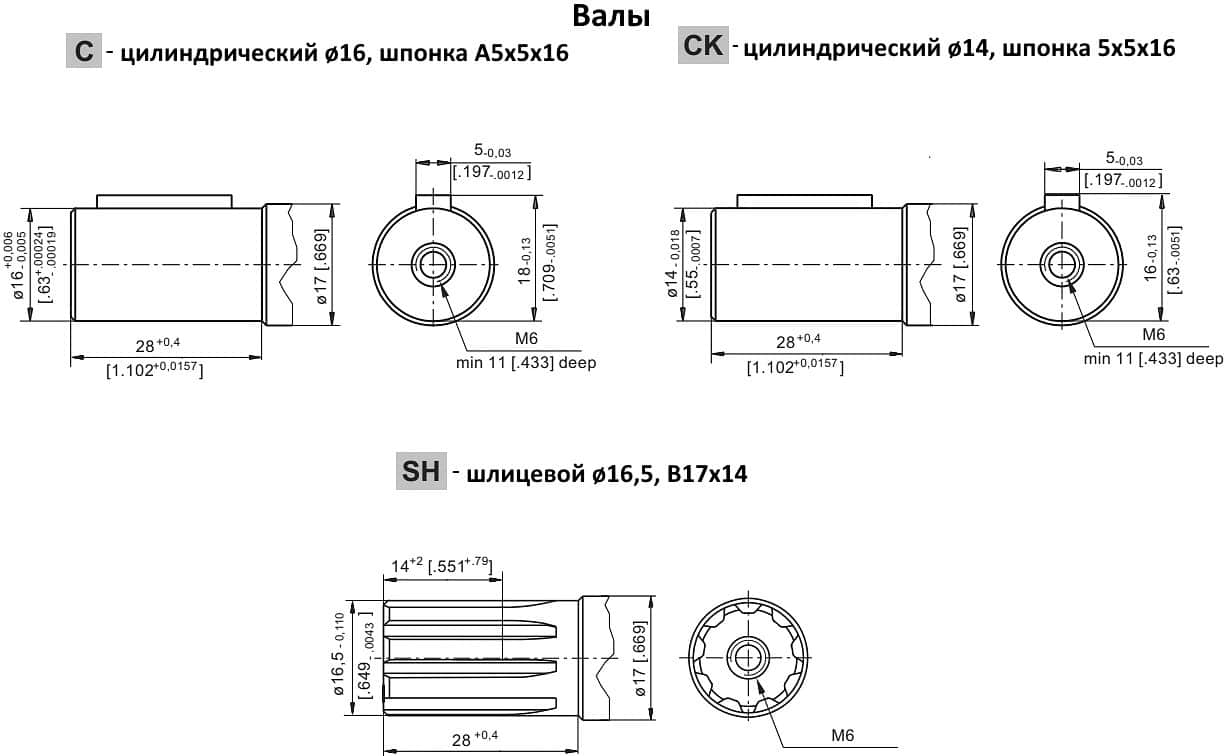

Гідромотори серії ММ поставляються з валами різних типів, включаючи варіанти:

циліндричний вал діаметром 16 мм із шпонкою A5x5x16 (це моделі МM8C, MM12,5C, МM20C, МM32C, МM50C);
циліндричний вал діаметром 14 мм із шпонкою 5x5x16;
шліцевий вал ø16,5, B17x14.

Мотори ММ також доступні з різними опціями портів для приєднання: задні та бічні порти (моделі МMS12.5C, МMS20C, МMS32C, МMS50C); з метричним різьбленням або BSPP. Заднє розташування портів дає можливість встановлювати двигун у місцях зручних для підключення шлангів. У деяких модифікаціях даної лінійки для зручної установки передбачено передній круглий або овальний фланець (моделі МMF 20C, MMF 32C, МВФ 50C). Серія ММ може бути оснащена клапанами тиску та датчиком швидкості.

Технічні характеристики орбітальних гідромоторів ММ

Мотори ММ можуть досягати швидкості до 2450 об/хв, мають максимальний крутний момент 45 Нм і граничну потужність 3,2 кВт. Макс. витрата робочої рідини — 25 л/хв. У гідросистемі рекомендується використовувати високоякісну гідравлічну оливу на мінеральній основі з тонкістю фільтрації 25 мікрон та в’язкістю 20-75 мм²/с. Максимальна робоча температура системи, що рекомендується, становить 82°C.

Макс. робочий об’єм, см3	50
Макс. швидкість обертання, об/хв	2450
Макс. крутний момент, Н·м	номінальний — 45, короткочасний — 88
Макс. Потужність, кВт	3,2
Макс. перепад тиску, Бар	номінальний — 105, короткочасний — 140
Макс. витрата робочої рідини, л/хв	25
Мін. швидкість обертання, об/хв	20
Робоча рідина	Олива на мінеральній основі — HLP (DIN 51524) або HM (ISO 6743/4)
Діапазон температур, °С	-40÷140
Оптимальний діапазон в’язкості, mm2/s	20 ÷ 75
Фільтрування	ISO code 20/16 (хв. тонкість фільтрації 25 мікрон)

У лінійці ММ M+S Hydraulic представлені моделі з різними робочими обсягами: 8, 12.5, 20, 32, 40 та 50 см3, кожна зі своїми унікальними характеристиками. У таблиці нижче можна ознайомитися з ними.

Код	Робочий об’єм (см3)	Швидкість обертання (об/хв)	Крутний момент (Н·м)	Потужність, кВт)	Робочий тиск (Бар)	Витрата рідини (л/хв)
ММ 8	8	1950-2450	11-15	1,8-2,6	140-225	16-20
ММ 12,5	12,5	1550-1940	16-23	2,4-3,2	140-225	20-25
ММ 20	20	1000-1250	25-35	2,4-3,2	140-225	20-25
ММ 32	32	630-800	40-57	2,4-3,2	140-225	20-25
ММ 40	40	500-630	45-70	2,2-3,2	140-225	20-25
ММ 50	50	400-500	46-88	1,8-3,2	140-225	20-25

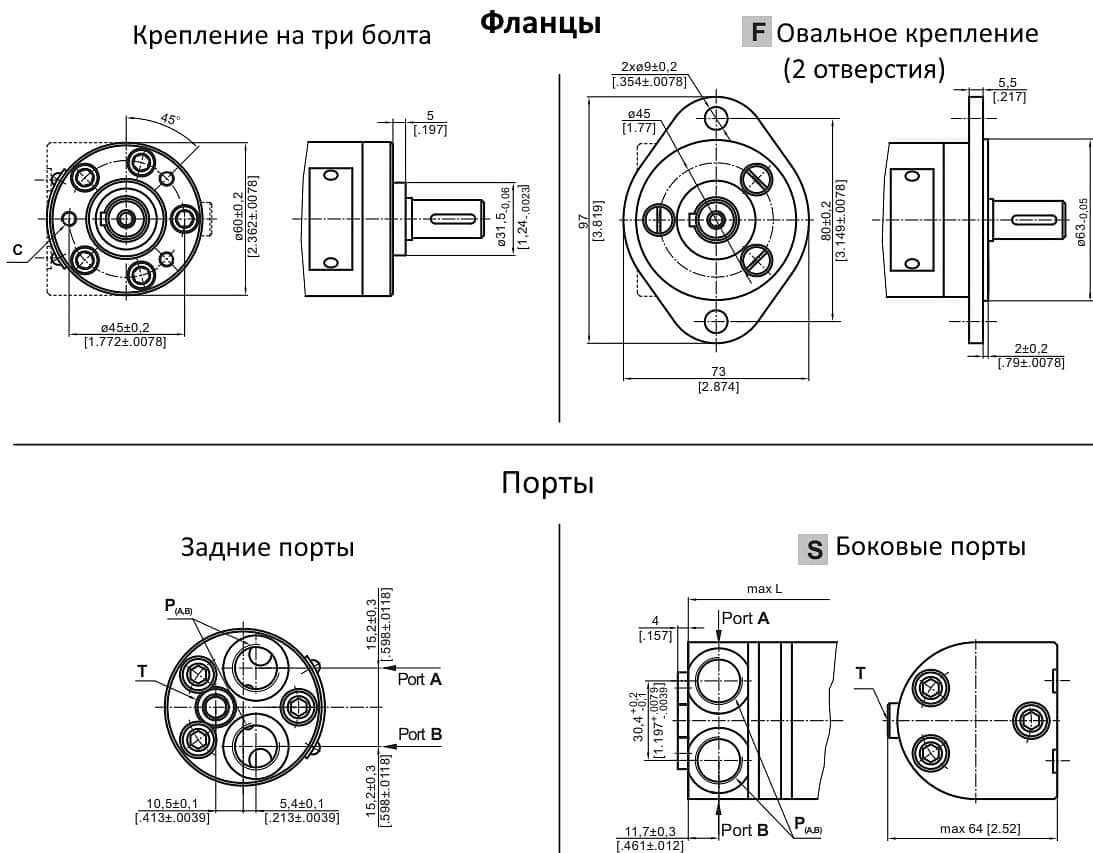

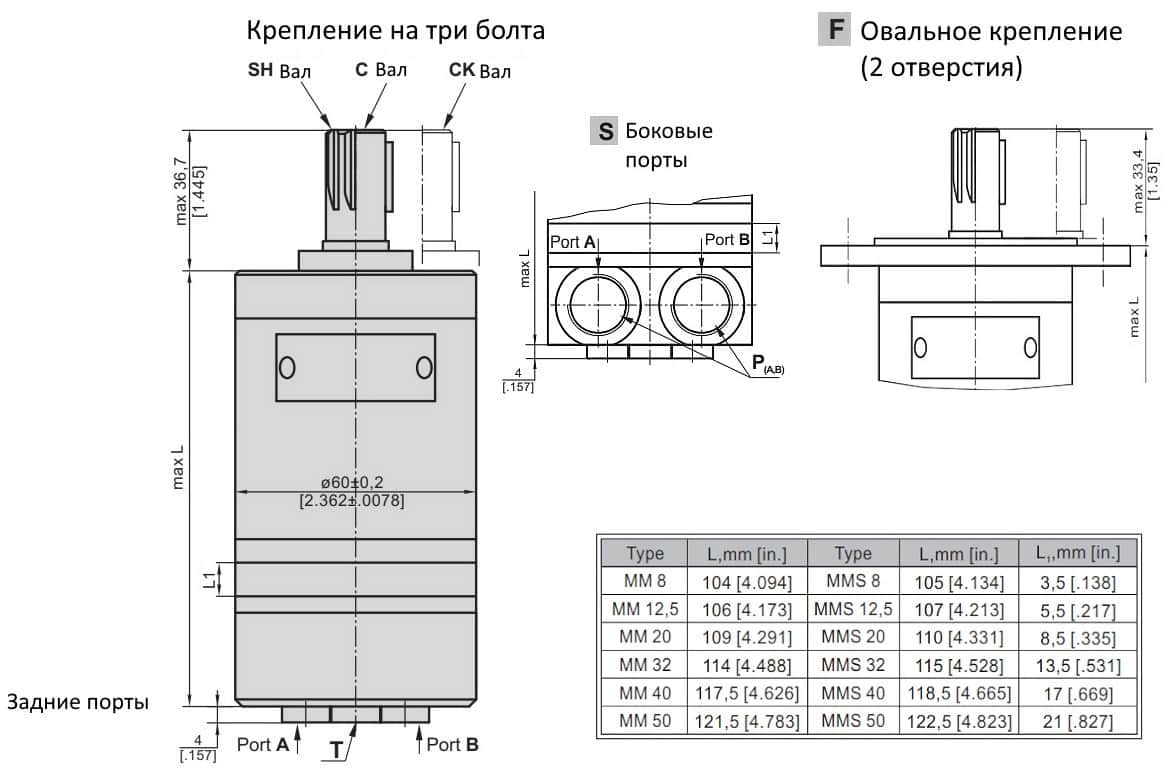

Приєднувальні та монтажні розміри ММ/ОММ

Функціональні діаграми для двигунів ММ 8, ММ 12,5, ММ 20, ММ 32, ММ 40, ММ 50

Далі наведені діаграми даної серії

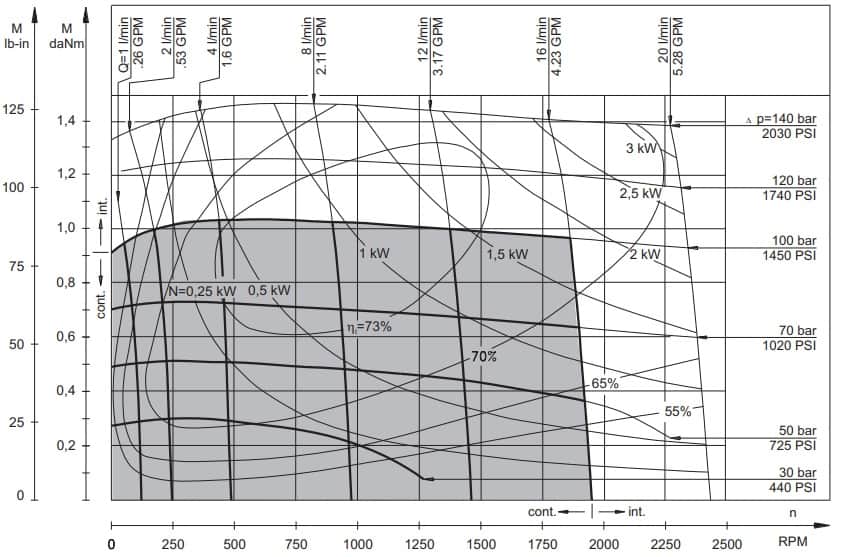

Гідромотор MM (OMM) 8

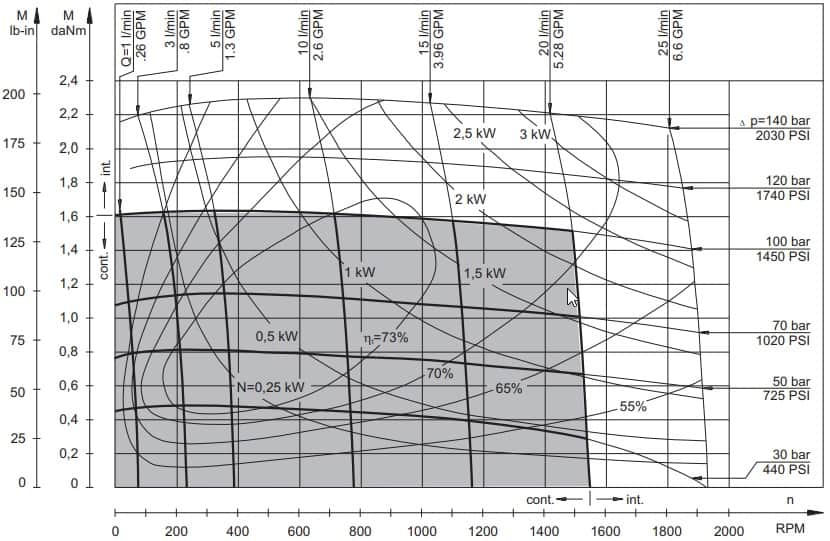

Гідромотор MM (OMM) 12,5

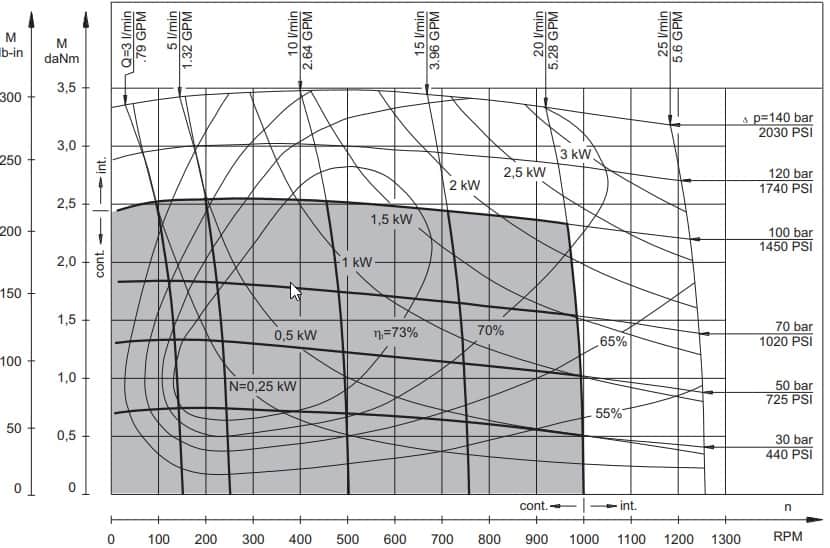

Гідромотор MM (OMM) 20

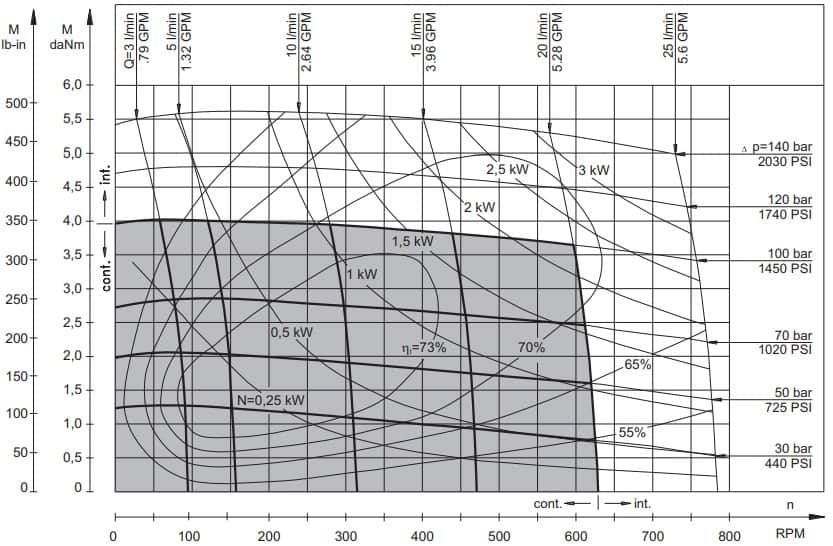

Гідромотор MM (OMM) 32

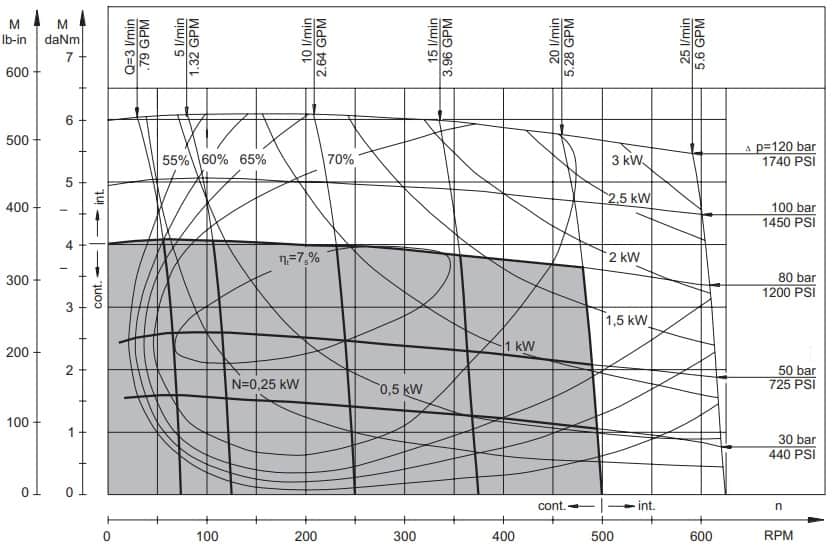

Гідромотор MM (OMM) 40

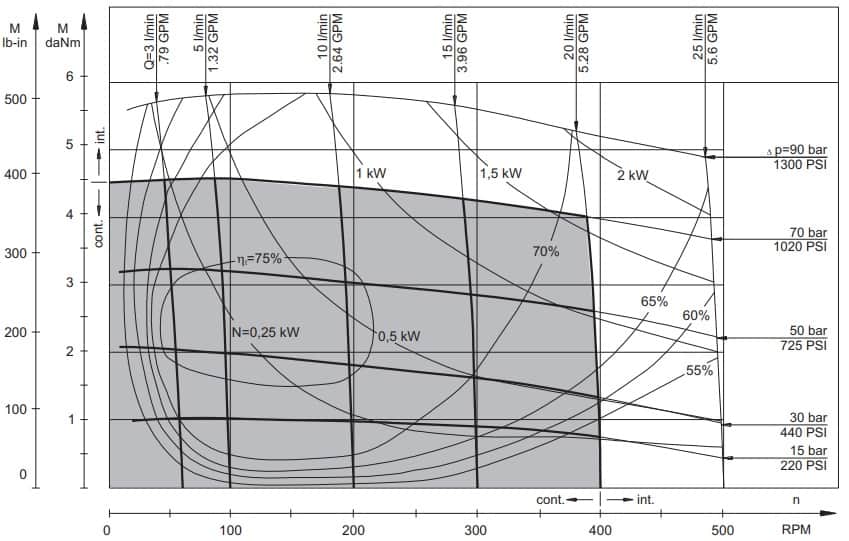

Гідромотор MM (OMM) 50

Купити гідромотор MM/OMM (M+S Hydraulic/Danfoss) – ціна роздріб, опт, дилерська співпраця

У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!

Надаємо гарантію на наше обладнання: 1 рік.

Гідромотор MM/OMM:

Гідромотор MM8
Гідромотор MM12,5
Гідромотор MM20
Гідромотор MM32
Гідромотор MM40
Гідромотор MM50

На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.

МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!

Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.

Зателефонувати нам:

Сфери застосування двигунів серії ММ

Гідравлічні двигуни ММ широко застосовуються у технологічному обладнанні підприємств та у мобільній техніці. Це текстильні машини, верстати, конвеєри, вентилятори, стрічкові пилки, будівельне обладнання, підмітальні машини та ін. Завдяки компактним розмірам, простоті конструкції та монтажу, а також своїм характеристикам ці мотори мають попит. Але як правильно підібрати гідродвигун під свої потреби?

Як вибрати гідравлічний двигун?

Саме з вибору двигуна необхідно починати проектування гідросистеми, тому що вже на цьому початковому етапі потрібно врахувати вимоги до навантаження (вага, яка повинна переміщатися двигуном).

При виборі гідромотора необхідно враховувати такі характеристики:

Робочий об’єм — об’єм рідини, необхідний одного повного оберту валу двигуна.
Швидкість обертання валу двигуна, яка залежить від вхідного гідропотоку рідини та робочого об’єму двигуна.
Крутний момент — величина крутного зусилля, яке здатний забезпечити двигун.
Тиск, що створюється опором гідравлічному потоку. Зі зростанням опору підвищується і тиск.
Потужність двигуна.

Також варто звернути увагу на надійність конструкції двигуна,тип підшипника, рівень шуму, припустиму робочу температуру.

Враховуючи ці параметри, ви зможете підібрати відповідний двигун.

ТОВ ВТК «ПГЗП» має в наявності якісні гідромотори M+S Hydraulic — МM20C, МM32C, МMS32C, MMF32C, МM50C,МВФ 50C, МMS50C та ін. У нашому інтернет-магазині можна купити гідромотор серії ММ з доставкою по Україні.
